Productdetails:
|
| Antenne materiaal: | 304, 316 | Typische applicatie: | vloeistof, interfacemeting |
|---|---|---|---|
| Procesdrukmeter: | -0.1~10.0MPa | Temperatuur Nauwkeurigheid: | -40~+200℃ |
| Productmodellen: | NYCZ500 | signaaloutput: | 4… 20mA/HART/RS485/Modbus |
| Soort antenne: | kabeltype, pooltype | Meetbereik: | 050~5000mm (kabeltype: 25m) |

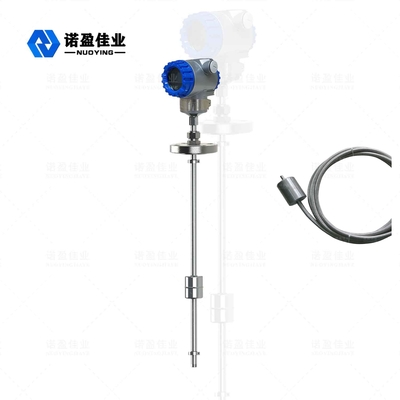

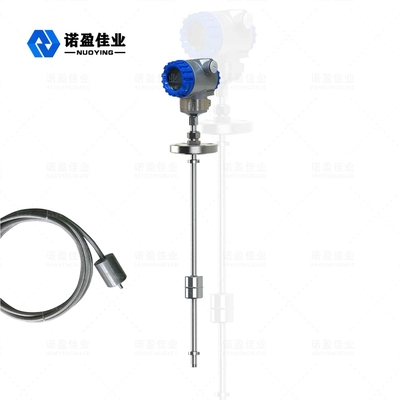

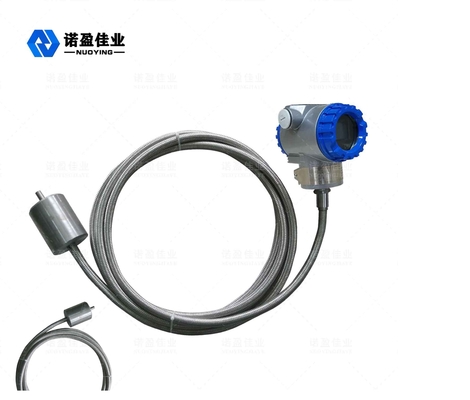

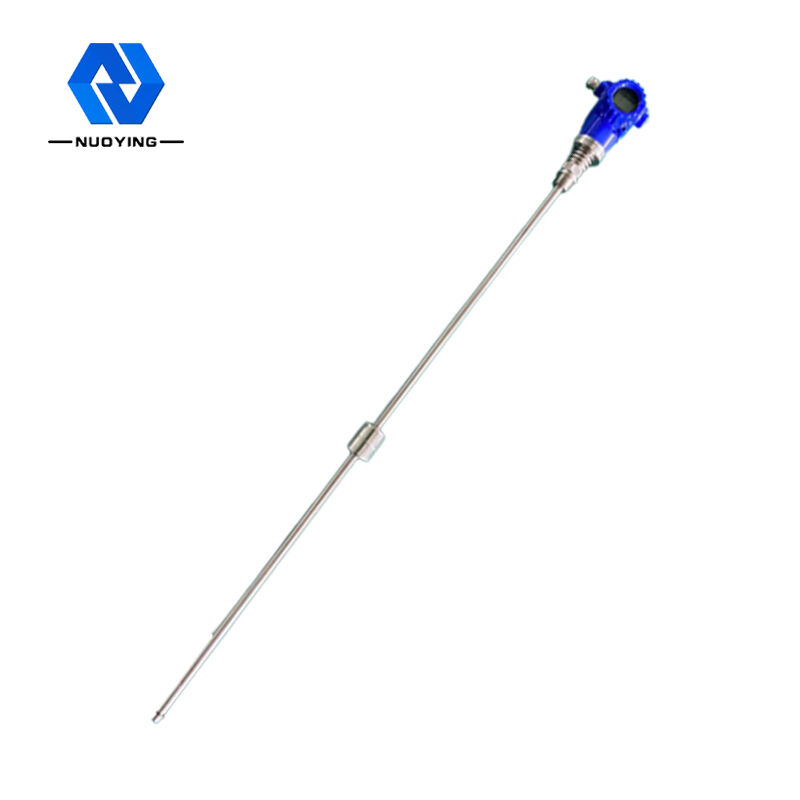

NYCZ500 Magnetostrictieve vloeistofniveaumeter met hoge precisie en veiligheid
NYCZ500 Magnetostrictieve vloeistofniveaumeter Werkingsprincipe
Het werkingsprincipe van de magnetostrictieve vloeistofniveaumeter wordt getoond in de figuur.Het product bestaat voornamelijk uit een meetlat, een elektronische kamer en een contactloze zwevende kogel die op de meetlat zit.Magnetostrictieve draad (golfgeleiderdraad) is geïnstalleerd in de meetlat.De meetlat is gemaakt van niet-magnetische roestvrijstalen buis, die de golfgeleiderdraad zeer goed beschermt.
Wanneer de magnetostrictieve vloeistofniveaumeter werkt, zendt de pulsgenerator in de elektronische kamer een startpuls uit.Wanneer deze startpuls wordt uitgezonden in de golfgeleiderdraad, genereert deze een roterend magnetisch veld dat beweegt in de richting van de golfgeleiderdraad.Wanneer dit magnetische veld het permanente magnetische veld in de vlotterbal ontmoet, genereert het een magnetostrictief rekeffect, waardoor de golfgeleiderdraad draait en een mechanische golf met constante snelheid genereert.Deze mechanische golf plant zich in twee richtingen voort.De mechanische golf die het uiteinde van de meetlat bereikt, wordt door de demper geabsorbeerd.De mechanische golf die wordt teruggestuurd naar de elektronische kamer wordt gedetecteerd door het energie-opnamemechanisme dat in de elektronische kamer is geïnstalleerd en wordt omgezet in de overeenkomstige stroompuls.Het energieopnamemechanisme berekent het tijdsverschil tussen de twee pulsen om nauwkeurig de hoogte van het gemeten vloeistofniveau te meten.
| Typische applicatie | vloeistof, grensvlakmeting |
| product Model | NYCZ500 |
| Soort antenne | kabeltype, pooltype |
| Antenne materiaal | 304.316 |
| Meetbereik | 0-50~5000mm (kabeltype: 25m) |
| Meetnauwkeurigheid | ± 0,5 mm |
| Stroomvoorziening | 24VDC (tweedraads, vierdraads), 220VAC |
| Signaaluitvoer | 4...20mA/HART/RS485/Modbus... |
| Werkende stroom | 4...20mA |
| Laad kenmerken | Wanneer de belastingskarakteristieke stroom wordt uitgevoerd, is de maximale belastingsweerstand 600Ω;Tijdens spanningsoutput is de maximale belastingsweerstand 2mA |
| Procestemperatuur | -40~+200℃ |
| Reactietijd | 0,2~5 ms |
| Proces druk | -0.1~10.0MPa |
| Procesverbinding | draad, beugel, flens (optioneel) |
| Oplossing | ±1mm |
| Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
|
Explosieveilig Cijfer |
Exia II CT6 Ga, Exd II CT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYCZ500 Magnetostrictieve vloeistofniveaumeterOntwerpkenmerken
◎Uitgebreidere toepasbaarheid, met meerdere sondeformulieren, meerdere procesverbindingsformulieren en meerdere productiematerialen, die kunnen worden aangepast;
◎ Sterke betrouwbaarheid: aangezien de magnetostrictieve vloeistofniveaumeter het golfgeleiderprincipe toepast, is er geen mechanisch beweegbaar onderdeel, dus er is geen wrijving en slijtage.De hele converter is ingesloten in een roestvrijstalen buis, die geen contact maakt met het meetmedium.De sensor werkt betrouwbaar en heeft een lange levensduur.
◎ Hoge precisie: omdat magnetostrictieve vloeistofniveaumeter werkt met golfgeleiderpuls, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls tijdens het werk te meten, dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0,01% FS, wat een nauwkeurigheid is die moeilijk te bereiken is met andere sensoren.
◎ Goede veiligheid: de magnetostrictieve vloeistofniveaumeter heeft hoge explosieveilige prestaties, is intrinsiek veilig en veilig in gebruik en is vooral geschikt voor het meten van chemische grondstoffen en brandbare vloeistoffen.Het is niet nodig om het tankdeksel tijdens de meting te openen om de onveiligheid van handmatige meting te voorkomen.
◎ Magnetostrictieve vloeistofniveaumeter is eenvoudig te installeren en te onderhouden: Magnetostrictieve vloeistofniveaumeter wordt over het algemeen geïnstalleerd via de bestaande pijpopening op de tanktop, vooral geschikt voor de installatie van ondergrondse opslagtanks en opslagtanks die in gebruik zijn genomen, en kan geen invloed op de normale productie tijdens het installatieproces.
