| Merknaam: | NUOYINGJIAYE |
| Modelnummer: | NYUHZ |
| MOQ: | 1 stuk |
| Prijs: | $116.739 to $388.575/pcs |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks/per maand |

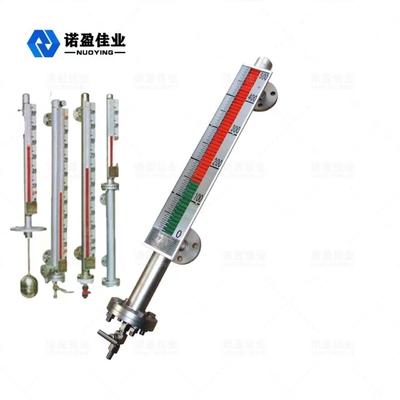

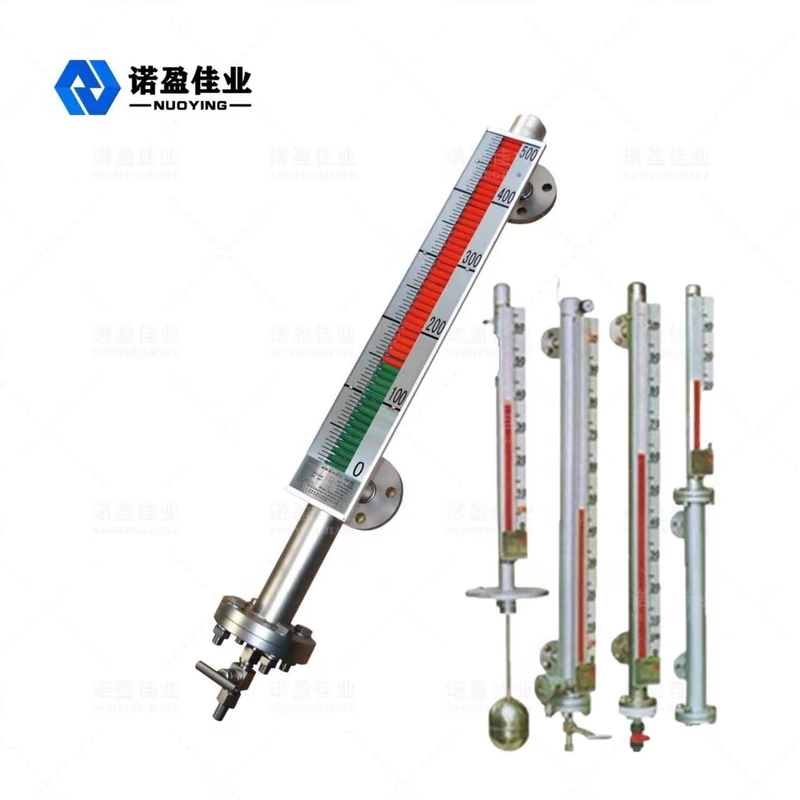

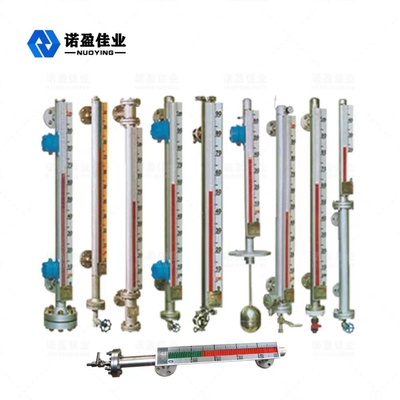

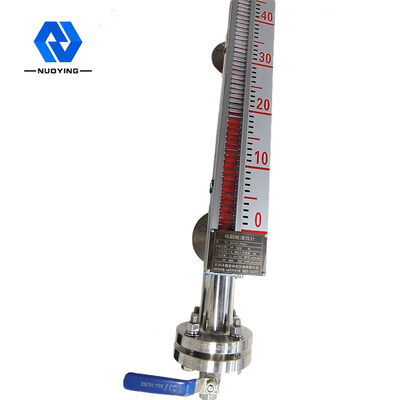

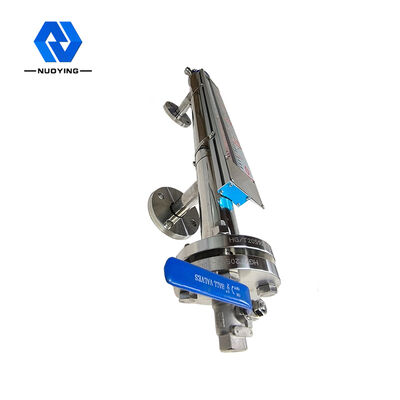

NYUHZ hoogafdichtende lekvrije magnetische klepniveaumeter
NYUHZ magnetische klepHoogte meterWerkend principe

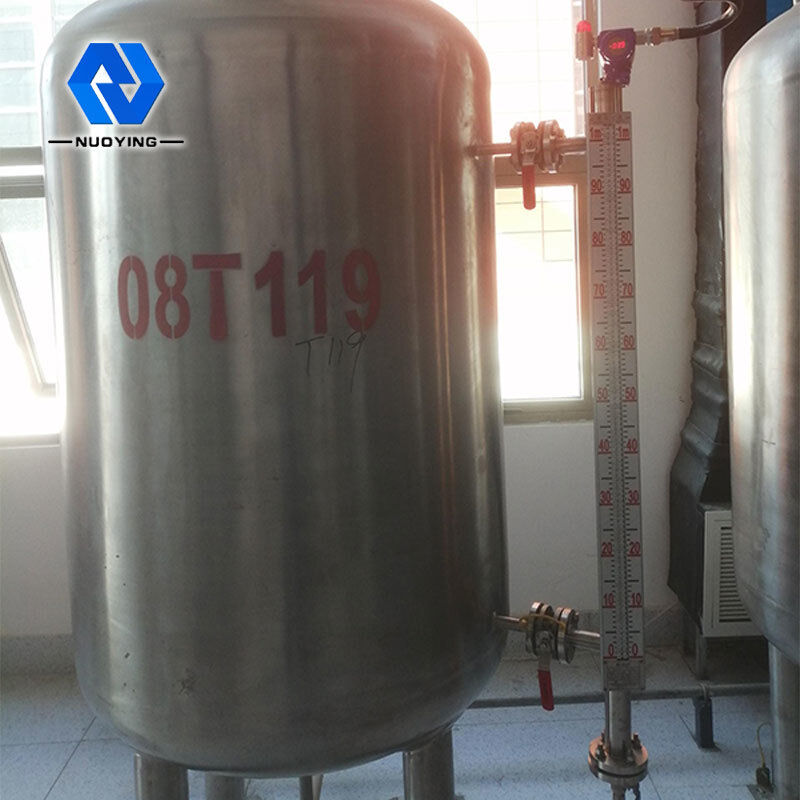

Magnetische klepniveaumeter kan worden gebruikt voor detectie op middelhoog niveau van verschillende torens, tanks, tanks, bolvormige vaten, ketels en andere apparatuur.De magnetische klepniveaumeter kan zeer goed worden afgedicht, lekvrij en geschikt voor hoge temperaturen, hoge druk en corrosiebestendige gelegenheden.
De niveaumeter met magnetische klep heeft een holte (de meetpijp of de hoofdpijp genoemd) om de vlotterbal vast te houden, en de holte vormt een verbinding met de container via een flens of andere geschikte verbindingsmethoden.Volgens het principe van de connector, met de verandering van het vloeistofniveau in de container, is het vloeistofniveau in de holte dezelfde hoogte als het vloeistofniveau in de container, dus het drijft de zwevende bal in de holte omhoog en naar beneden, en stijgen en dalen met de stijging en daling van het vloeistofniveau in de container.Op dit moment kunnen we het vloeistofniveau niet zien, dus is er een magnetische kolomweergave buiten de kamer geïnstalleerd.

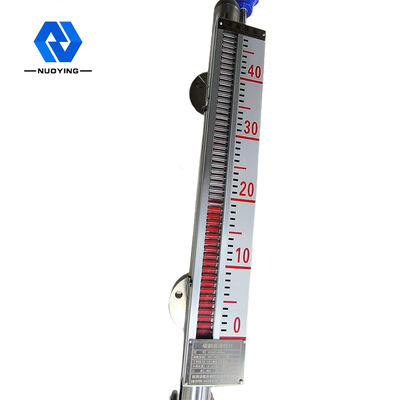

Een permanent magnetisch staal is geïnstalleerd op de kruising van de ondergedompelde vloeistof en het drijvende deel van de vlotter.Wanneer het vloeistofniveau in de meetcontainer stijgt en daalt, stijgt en daalt ook de magnetische vlotter in de lichaamsbuis van de niveaumeter.Het permanent magnetische staal in de vlotter wordt via magnetische koppeling overgebracht naar de magnetische kolomindicator, waardoor de rode en witte kolom 180 ° wordt gedraaid.Wanneer het vloeistofniveau stijgt, verandert de kolom van wit in rood en wanneer het vloeistofniveau daalt, verandert de kolom van rood in wit. De rood-witte kruising van de indicator is de werkelijke hoogte van het vloeistofniveau in de container, dus als voor een duidelijke indicatie van het vloeistofniveau.
| typische applicaties | Vloeistofniveaumeting |
| product Model | NYUHZ |

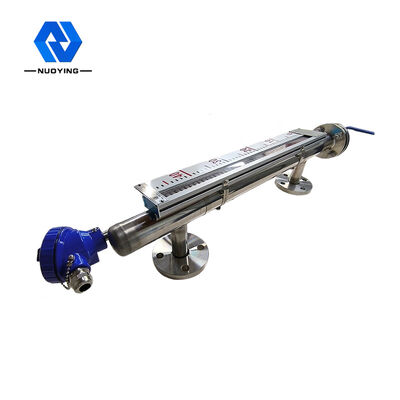

| Installatietype | zijkant gemonteerd, bovenkant gemonteerd |
| Materiaal hoofdlichaam | 304.316 |
| Meetbereik | 0~6m |
|
Meetnauwkeurigheid |
± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (optioneel) |
| Gemiddelde dichtheid | ≧0,425 g/cm23 |
| Dichtheidsverschil | ≧0,1 g/cm²3 |
| Gemiddelde viscositeit | ≦0.4Pa.S |
| Uitvoer regelen | 220VAC,1A |
| Transmissie-uitgang | 4... 20mA (voeding 24VDC) |
| Procestemperatuur | -50~+350℃ |
| Proces druk | -0.1~+16MPa |
| Procesverbinding | flens (optioneel) |
| Oplossing | ±1mm |
|
Beschermingsgraad |
IP65, IP67, IP68 (optioneel) |
|
Explosieveilige kwaliteit |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (zie certificaat voor details)
|
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYUHZ magnetische klepHoogte meterOntwerpkenmerken
◎ Eenvoudige structuur, solide en betrouwbare, stabiele werking.
◎ De ter plaatse weergegeven schaal is duidelijk en leesbaar.
◎ Het kan het vloeistofniveau van bijtende, brandbare, giftige, hoge temperatuur en geagiteerde vloeistof meten en aangeven.
◎ Er kunnen meerdere installatieformulieren en verbindingsformulieren worden geselecteerd.
◎ Het ontwerpdrukbereik loopt van volledig vacuüm tot 10 MPa.
◎ Ontwerptemperatuurbereik - 160~+450 ℃.
◎ Professioneel ontwerp kan worden uitgevoerd voor speciale druk en temperatuur.
