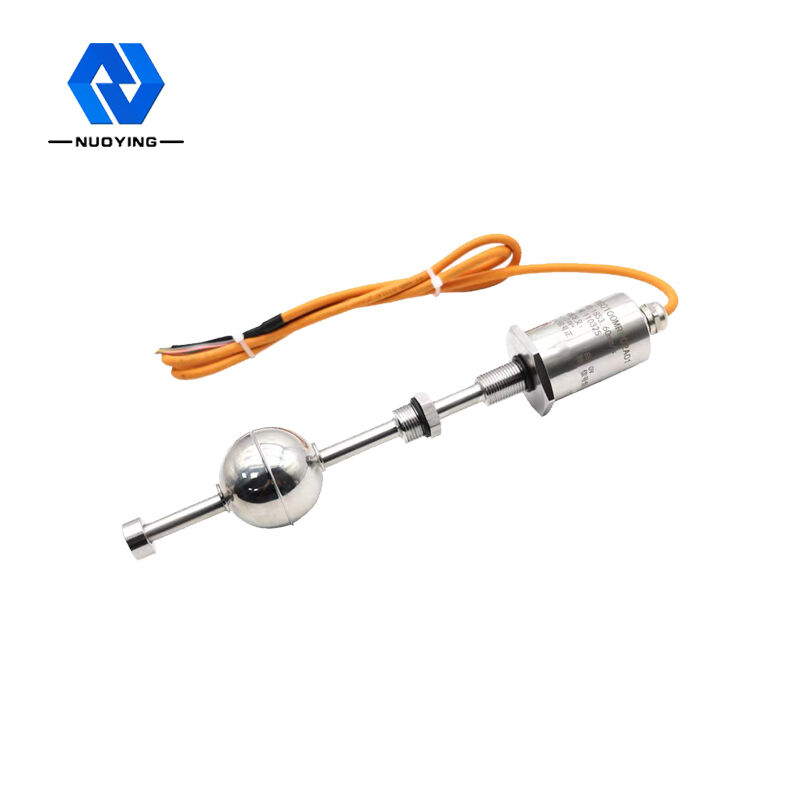

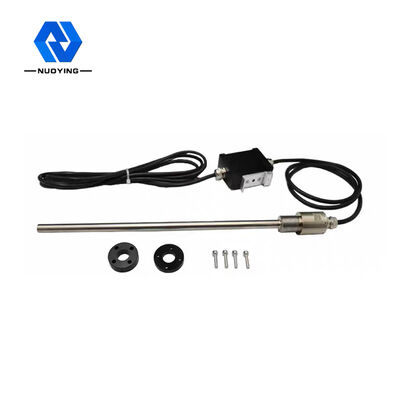

Magnetostrictieve niveaumeter met hoge precisie voor olietank

Magnetostrictieve niveaumeter met hoge precisie voor olietank

Merknaam:	NUOYINGJIAYE
Modelnummer:	NYCZ500
MOQ:	1 stuk
Prijs:	$116.739 to $388.575/pcs
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000 stuks/per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Xi'an Shaanxi, China

Certificering:

Productmodellen:

NYCZ500

Typische toepassing:

Vloeistofniveau -meting

Procesdrukterface:

-0,1 tot en met 10,0 MPa

Floatmateriaal:

F4, PP, 304, PTFE (optioneel)

Voeding:

24VDC ((twee lijnen, vier lijnen), 220VAC

Signaaluitgang:

4 ... 20MA/HART/RS485/MODBUS ...

Procestemperatuur:

-40~+200℃

Procesaansluiting:

draad, flenst, beugel (optioneel)

Verpakking Details:

Karton, export standaardverpakking

Levering vermogen:

1000 stuks/per maand

Productbeschrijving

NuoyingNYCZ500Magnetostrictieve Niveaumeter Overzicht

Productparameters

Typische toepassing	Vloeistofniveaumeting
Antennemateriaal	304, 316L (optioneel)
Meetbereik	0-50~5000 mm (kabeltype: 25m)
Voeding	24VDC (Twee draden, vier draden)
Mediumtemperatuur	-40~+200℃
Procesdruk	-0.1~2.0MPa
Procesaansluiting	Schroefdraad, Flens, Beugel (optioneel)
Signaaluitgang	4...20mA/HART/RS485/Modbus...

Productbeschrijving

NYCZ500 Magnetostrictieve Niveaumeter Werkingsprincipe

Het werkingsprincipe van de magnetostrictieve niveaumeter wordt in de figuur getoond. Het product bestaat voornamelijk uit een meetstaaf, een elektronisch compartiment en een contactloze vlotter op de meetstaaf. De meetstaaf is voorzien van een magnetostrictieve draad (golfgeleiderdraad) en de staaf is gemaakt van een niet-magnetische roestvrijstalen buis, die de golfgeleiderdraad zeer goed beschermt. Wanneer de magnetostrictieve niveaumeter werkt, stuurt de pulsgenerator in het elektronische compartiment een startpuls uit. Wanneer deze
startpuls zich voortplant in de golfgeleiderdraad, genereert deze een roterend magnetisch veld dat zich voortbeweegt in de richting van de golfgeleiderdraad. Deze mechanische golf plant zich in twee richtingen voort, de mechanische golf die het einde van de meetstaaf bereikt, wordt geabsorbeerd door de demper, de mechanische golf die terugreist naar de richting van de elektronische bak wordt gedetecteerd door het energie-opvangmechanisme dat in de elektronische bak is geïnstalleerd en omgezet in een corresponderende stroompuls, en het energie-opvangmechanisme
berekent vervolgens het tijdsverschil tussen de twee pulsen om nauwkeurig de hoogte van het gemeten vloeistofniveau te meten.

NYCZ500 Magnetostrictieve Niveaumeter Ontwerpkenmerk

1. Bredere toepasbaarheid, een verscheidenheid aan sondevormen, een verscheidenheid aan procesaansluitingsvormen, een verscheidenheid aan productiematerialen, kan op maat worden ontworpen;
2. Betrouwbaarheid: Aangezien de magnetostrictieve niveaumeter het golfgeleiderprincipe gebruikt, zijn er geen mechanische bewegende delen, dus er is geen wrijving, geen slijtage. De gehele omvormer is ingesloten in een roestvrijstalen buis en het meetmedium is contactloos, betrouwbare sensorwerking, lange levensduur.
3. Hoge nauwkeurigheid: Aangezien de magnetostrictieve niveaumeter werkt met golfgeleiderpulsen, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls te meten, dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0,01% FS, wat moeilijk te bereiken is met andere sensoren.
4. Goede veiligheid: Magnetostrictieve niveaumeter heeft een hoge explosiebestendige prestatie, intrinsiek veilig, veilig in gebruik, vooral geschikt voor de meting van chemische materialen en brandbare vloeistoffen. Geen noodzaak om het deksel van de tank te openen tijdens het meten, waardoor de onveiligheid van handmatige meting wordt vermeden.
5. Magnetostrictieve niveaumeter is eenvoudig te installeren en te onderhouden: Magnetostrictieve niveaumeter wordt over het algemeen geïnstalleerd via de bestaande opening aan de bovenkant van de tank, vooral geschikt voor de installatie van ondergrondse opslagtanks en tanks die al in bedrijf zijn, en kan de normale productie tijdens het installatieproces niet beïnvloeden.

NYCZ500 Magnetostrictieve Niveaumeter Toepassingsgebied

1. Industriële niveaumeting en -regeling
2. Tankniveaumeting en -regeling
3. Vloeistofniveauregeling in chemische processen
4. Vloeistofniveauregeling van farmaceutische tanks
5. Controle van voedingsmiddelen- en drankenopslagtanks
6. Monitoring van het waterpeil in dammen
7. Drinkwater- en afvalwaterzuivering
8. Meting en regeling van olie-water interfaces
9. Meterbeheersysteem voor benzinestations
10. Andere vloeistofniveaumeting en -regeling...
