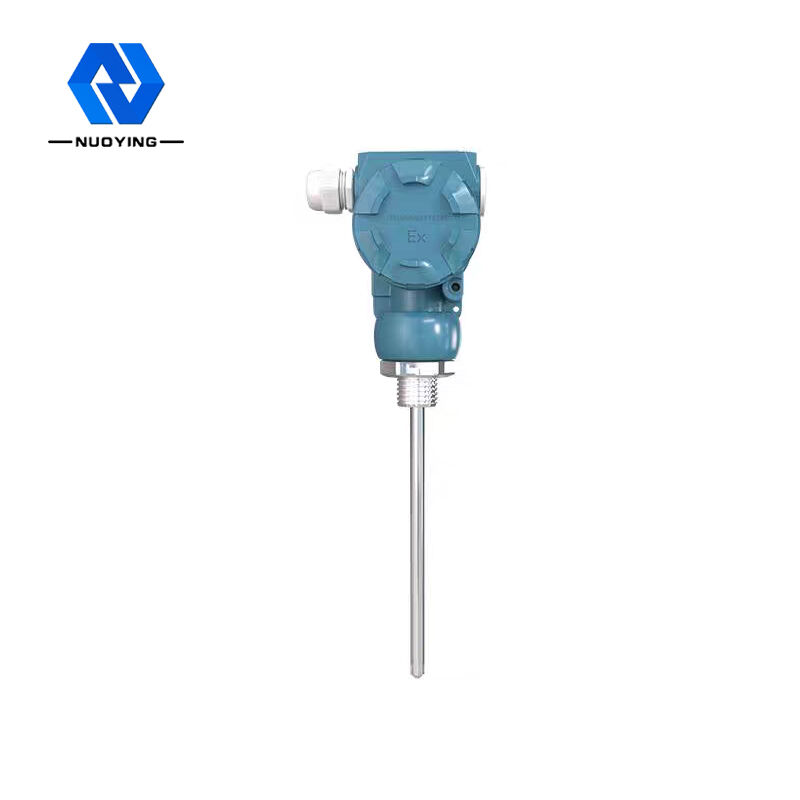

Multifunctionele mediummeting van olie-water-interface RF-toegangsniveaumeter

Multifunctionele mediummeting van olie-water-interface RF-toegangsniveaumeter

Merknaam:	NUOYING
Modelnummer:	NYSP-M
MOQ:	1 PCS
Prijs:	$129 to $529/pcs
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Certificering:

CE, SIL, ATEX

Cijfer:

Industrieel

Garantie:

12 maanden

Ondersteuning op maat:

OEM, ODM

Merknaam:

NUOYING

Typische toepassing:

geleidende vloeistoffen,interfaces

Meetnauwkeurigheid:

0,05%~ 0,1%FS

Voeding:

24Vdc

Procesaansluiting:

3/4" BSPT draad ((standaard), methode Blauwe installatie ((optioneel)

Gemiddelde temperatuur:

-40~+150℃

Verwerkingsdruk:

-0.1 ~ 4.0MPa

Signaaluitgang:

4 ... 20MA/HART/RS485/MODBUS ...

Beschermingsgraad:

IP 65, IP 67, IP 68 (facultatief)

Verpakking Details:

40*30*30CM

Levering vermogen:

1000 stuks per maand

Productbeschrijving

Multifunctionele mediummeting van olie-waterinterface RF-admittantiemeter

Nuoying NYSP-MRadiofrequentie Admittantiemeter Overzicht

Productparameters

Typische toepassing	Geleidende vloeistof, interfaces
Probetype	Geïsoleerde flexibele kabel PTFE (optioneel)
Meetnauwkeurigheid	0,05%-0,1%V.G.
Voeding	24VDC (twee draden, vier draden)
Mediumtemperatuur	-40~+150℃

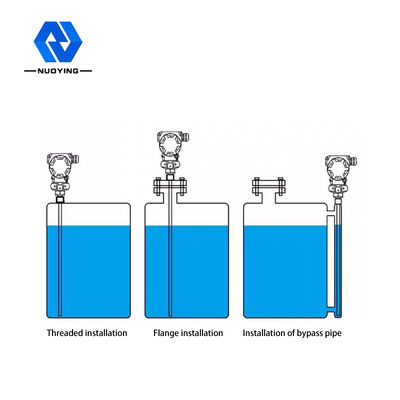

Procesaansluiting	3/4" BSPT schroefdraad (standaard), flensmontage (optioneel)
Procesdruk	0,1~4,0MPa
Explosieveilige klasse	Exia II CT6 (optioneel)

Productbeschrijving

NYSP-M RF Admittantiemeter Werkingsprincipe

RF-geleidingsmetingstechnologie is een niveau meettechnologie met unieke voordelen. Hoewel het concept vergelijkbaar is met dat van algemene capacitieve meettechnologie, integreert de RF-geleidingstechnologie een Driving-Shield circuit en een chopper circuit in de elektronische unit, waardoor een afzonderlijke meting van impedantie en capacitieve weerstand mogelijk is. De impedantie en reactantie van elk hangend materiaal worden berekend volgens de natuurwetten en zijn gelijk in grootte, zodat het effect van het hangende materiaal kan worden gemeten en geëlimineerd uit de totale output door faseverschuiving van het oscillatocircuit.
De probe van de RF-geleidingsniveaumeter is geïnstalleerd in de tank en de verandering in het RF-signaal veroorzaakt door de verandering in niveau wordt verkregen door de probe. Het Driving-Shield uiteinde van de probe voorkomt dat de RF-stroom een lus vormt door het hangende materiaal, wat de nauwkeurigheid van de meting garandeert.
RF-geleidingsmetingstechnologie is een vloeistofniveaumetingstechnologie met unieke voordelen. Hoewel het concept vergelijkbaar is met de algemene capacitieve meettechniek, integreert de RF-geleidingstechniek een driver shield circuit en een chopper circuit in de elektronische unit, zodat impedantie en capaciteitsweerstand afzonderlijk kunnen worden gemeten. De impedantie en reactantie van elke hanger worden berekend volgens de natuurwetten en zijn gelijk in grootte, zodat het effect van de hanger kan worden gemeten en verwijderd uit de totale output door de faseverschuiving van het oscillatocircuit.
De probe van de radiofrequentie geleidende vloeistofniveaumeter is geïnstalleerd in de opslagtank, en de radiofrequentie signaalverandering veroorzaakt door de vloeistofniveauverandering wordt verkregen via de probe. De gedreven afscherming van de probe voorkomt dat RF-stroom door het zwevende materiaal circuleert, wat nauwkeurige metingen garandeert.

NYSP-M RF Admittantiemeter Ontwerpkenmerk

1. Anti-hangend materiaal: Het unieke drive shielding circuit ontwerp verbetert de prestaties van het anti-hangende materiaal.
2. Voedingsbereik: werkend voedingsbereik: 13 ~ 35VDC.
3. Aanpassingsvermogen: Proefproces temperatuur: -100 ℃ ~ 800 ℃; geen dode zone meting, kan worden gebruikt in horizontale meetomstandigheden van meer dan tien centimeter of zelfs een paar centimeter, met een groot meetbereik; het maximale meetbereik van honderden meters, of zelfs honderden meters; viskeuze materiaal interface meting is het grote voordeel van het instrument.
4. Stabiliteit: De output is stabiel en betrouwbaar, en is bestand tegen de invloed van vliegas, blanking, waterdamp,
kristallisatie en waxen.
5. Onderhoudsvrij: geen bewegende, geen gemakkelijk te verslijten onderdelen, geen noodzaak voor frequente reiniging, onderhoud, inbedrijfstelling.

NYSP-M RF Admittantiemeter Toepassingsgebied

1. Voedsel: sapfabrieken, melkfabrieken, tomatenpuree opslagtanks, brouwerij opslagtanks, etc.
2. Farmaceutica: medium farmaceutische opslagtanks, separators, fermentatietanks, etc.
3. Waterbehandeling: reservoirs, beerputten, waterbehandelingsinstallaties, bezinkbassins, diepe putten, drinkwaternetwerken, etc.
4. Overige: milieubescherming, olievelden, metallurgie, scheepsbouw en andere industrieën.
