NYSP-M19 Radiofrequentie RF-toegangsniveauzender voor geleidende vloeistoffen met geïsoleerde zachte kabel PTFE-sonde

NYSP-M19 Radiofrequentie RF-toegangsniveauzender voor geleidende vloeistoffen met geïsoleerde zachte kabel PTFE-sonde

Merknaam:	NUOYING
Modelnummer:	NYSP-M19
MOQ:	1 pc
Prijs:	$315~$358/pc
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	1000 stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Xi'an, Shaanxi, China

Certificering:

CE, ATEX, SIL

Bereik:

3m, 20m

Voeding:

24Vdc

Procestemperatuur:

-40~+150℃

Beschermingsklasse:

IP67-blootstelling

Verwerkingsdruk:

-0.1 ~ 4.0MPa

Procesaansluiting:

3/4" BSPT-draad (standaard) flenster bevestiging (optioneel)

Sondetype:

Geïsoleerde zachte PTFE-kabel (facultatief)

Typische toepassing:

Leidende vloeistoffen/interfaces

Verpakking Details:

Karton, 40 cm × 30 cm × 30 cm

Levering vermogen:

1000 stuks per maand

Productbeschrijving

NYSP-M19 Radiofrequentie RF Admittantie Niveautransmitter voor Geleidende Vloeistoffen met Geïsoleerde Zachte Kabel PTFE Sonde

NYSP-M19 RF Admittantie NiveautransmitterWerkingsprincipe

RF-geleidbaarheidsmeting is een niveaumetingstechnologie met unieke voordelen. Hoewel het concept vergelijkbaar is met de algemene capacitieve meettechniek, integreert de RF-geleidbaarheidstechniek een driver-shield circuit en een chopper circuit in de elektronische unit, zodat impedantie en capaciteitsweerstand afzonderlijk kunnen worden gemeten. De impedantie en reactantie van elk hangend materiaal worden berekend volgens de natuurkundige wetten om in magnitude gelijk te zijn, zodat het effect van het hangende materiaal kan worden gemeten en geëlimineerd uit de totale output door faseverschuiving van het oscillatcircuit.

De sonde van de radiofrequente geleidbaarheidsvloeistofniveaumeter is geïnstalleerd in de opslagtank en de radiofrequente signaalverandering veroorzaakt door de verandering van het vloeistofniveau wordt verkregen via de sonde. Het Driving-Shield uiteinde van de sonde voorkomt dat de RF-stroom een lus vormt door het hangende materiaal, wat de nauwkeurigheid van de meting garandeert.

NYSP-M19 RF Admittantie Niveautransmitter Ontwerpkenmerken

1. Uniek Driving-Shield circuitontwerp om het anti-hangvermogen te verbeteren

2. Werkbereik voeding: 13~35V DC

3. Procestemperatuur sonde: -100 ℃~800 ℃

4. Geen dode zone meting (kan worden toegepast op zelfs enkele centimeters materiaal niveaumeting )

NYSP-M19 RF Admittantie NiveautransmitterTechnische Parameters

Productmodel	NYSP-M19
Typische toepassing	Geleidende vloeistoffen/interfaces
Sondetype	Geïsoleerde zachte kabel PTFE (optioneel)
Meetbereik	3m, 20m
Voeding	24VDC
Mediumtemperatuur	-40~+150℃
Procesaansluiting	3/4" BSPT schroefdraad (standaard) flens montage (optioneel)
Procesdruk	-0.1~4.0MPa
Beschermingsklasse	IP67 explosie
Explosiebestendige klasse	Exia II CT6 (optioneel)
Signaaluitgang	4...20mA/HART/RS485/Modbus...
Elektrische interface	M20*1.5, ½" NPT

Opmerking: Producten kunnen worden aangepast aan de specifieke eisen van de gebruiker.

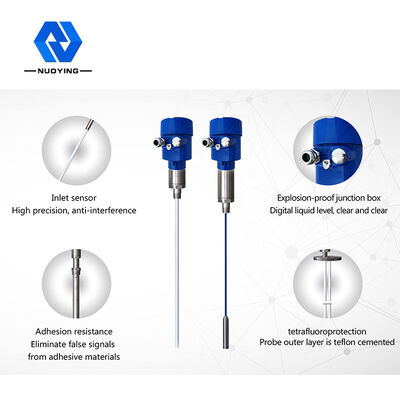

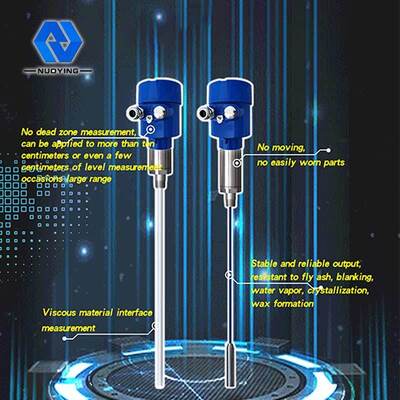

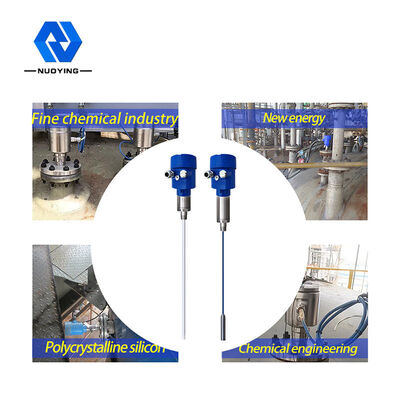

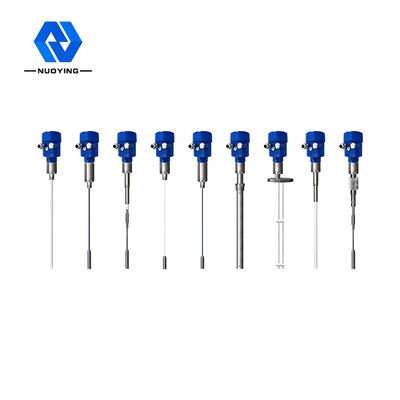

NYSP-M19 RF Admittantie Niveau Transmitter

NYSP-M19 Radiofrequentie RF-toegangsniveauzender voor geleidende vloeistoffen met geïsoleerde zachte kabel PTFE-sonde 0

NYSP-M19 Radiofrequentie RF-toegangsniveauzender voor geleidende vloeistoffen met geïsoleerde zachte kabel PTFE-sonde 1
