Magnetostrictieve niveaumeter van het type staaf NYCZ500 voor het meten van het niveau van vloeistoffen met CE-certificaat en ±0,5 mm nauwkeurigheid

Magnetostrictieve niveaumeter van het type staaf NYCZ500 voor het meten van het niveau van vloeistoffen met CE-certificaat en ±0,5 mm nauwkeurigheid

Magnetostrictieve niveaumeter van het type staaf NYCZ500Werkingsbeginsel

Het product bestaat voornamelijk uit een meetstaaf, een elektronische kamer en een op de meetstaaf geplaatste contactloze zwevende bal.Magnetostrictieve draad (golfleidingsdraad) wordt in de meetstaaf geïnstalleerdDe meetstaaf is gemaakt van een niet-magnetische roestvrijstalen buis, die de golfgeleiderdraad zeer goed beschermt.

Wanneer de magnetostrictieve vloeistofspeilmeter werkt, zendt de pulsgenerator in de elektronische kamer een startpuls uit.het genereert een roterend magnetisch veld dat zich in de richting van de golfgeleider draad beweegtWanneer dit magnetisch veld het permanente magnetische veld in de drijvende bal ontmoet, genereert het een magnetostrictief rek-effect.waardoor de golfgeleiderdraad zich draait en een mechanische golf met constante snelheid genereertDeze mechanische golf verspreidt zich in twee richtingen.De mechanische golf die terug naar de elektronische kamer wordt verzonden, wordt door het in de elektronische kamer geïnstalleerde energieopvangmechanisme gedetecteerd en omgezet in de overeenkomstige stroompulsHet energieopvangmechanisme berekent het tijdsverschil tussen de twee pulsen om de hoogte van het gemeten vloeistofgehalte nauwkeurig te meten.

Magnetostrictieve niveaumeter van het type staaf NYCZ500 Ontwerpkenmerken

1. Breed toepasbaarheid: een verscheidenheid aan proefvormen, een verscheidenheid aan procesverbindingsvormen, een verscheidenheid aan productiematerialen, kan worden aangepast ontwerp;

2Betrouwbaarheid: aangezien de magnetostrictieve niveaumeter het golfgeleiderprincipe hanteert, is er geen mechanisch bewegende onderdeel, dus geen wrijving, geen slijtage.De hele converter is ingesloten in een roestvrijstalen buis, en het meetmedium niet-contact, betrouwbaar sensorwerk, lange levensduur.

3- hoge nauwkeurigheid: aangezien de magnetostrictieve niveaumeter werkt met golfgeleiderpuls, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls te meten,dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0.01% FS, die moeilijk te bereiken is met andere sensoren.

4. Goede veiligheid: Magnetostrictive niveaumeter heeft een hoge explosiebestendige prestaties, intrinsiek veilig, veilig te gebruiken, vooral geschikt voor de meting van chemische materialen en brandbare vloeistoffen.Het deksel van de tank hoeft bij het meten niet te worden geopend, waardoor de onzekerheid bij handmatige metingen wordt vermeden.

5Magnetostrictieve niveaumeter is gemakkelijk te installeren en eenvoudig te onderhouden: Magnetostrictieve niveaumeter wordt over het algemeen geïnstalleerd door het bestaande gaatje aan de bovenkant van de tank,met een vermogen van meer dan 50 W,, en kan de normale productie tijdens het installatieproces niet beïnvloeden.

Magnetostrictieve niveaumeter van het type staaf NYCZ500 Toepassingsgebieden

1. Industriële meet- en beheersing op veldniveau

2. Meting en controle van het tankniveau

3. Beheersing van het vloeistofniveau in chemische processen

4. Beheersing van het vloeistofniveau van de farmaceutische tank

5. Controle van voedsel- en dranktank

6. Bewaking van het waterniveau van de dam

7. Drinkwater en afvalwaterzuivering

8. Meting en controle van de olie-water-interface

9. Beheersysteem voor de meting van benzinestations

10. Andere metingen en controles van het vloeistofniveau

Magnetostrictieve niveaumeter van het type staaf NYCZ500Technische parameters

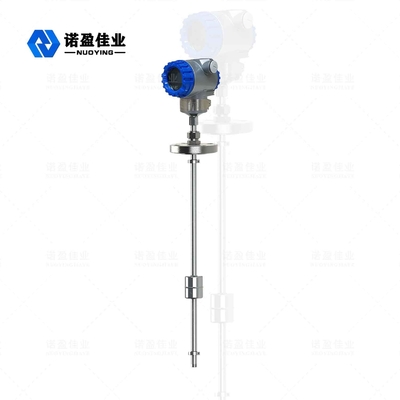

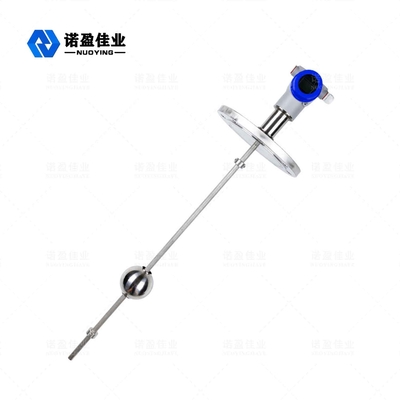

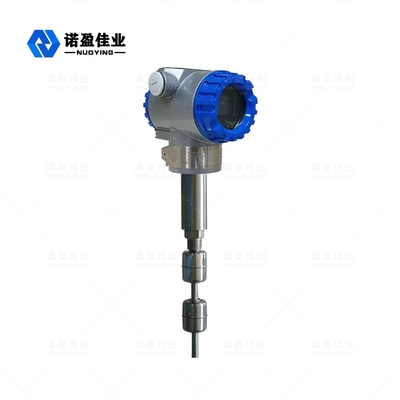

Magnetostrictieve niveaumeter van het type staaf NYCZ500 Gerelateerde foto's
