NYCZ500 Magnetostrictive Level Gauge voor meting van vloeistof-vloeistof-interfaces met hoge betrouwbaarheid

NYCZ500 Magnetostrictive Level Gauge voor meting van vloeistof-vloeistof-interfaces met hoge betrouwbaarheid

NYCZ500 Magnetostrictieve niveaumeterWerkingsbeginsel

Het product bestaat voornamelijk uit een meetstaaf, een elektronische kamer en een op de meetstaaf geplaatste contactloze zwevende bal.Magnetostrictieve draad (golfleidingsdraad) wordt in de meetstaaf geïnstalleerdDe meetstaaf is gemaakt van een niet-magnetische roestvrijstalen buis, die de golfgeleiderdraad zeer goed beschermt.

Wanneer de magnetostrictieve vloeistofspeilmeter werkt, zendt de pulsgenerator in de elektronische kamer een startpuls uit.het genereert een roterend magnetisch veld dat zich in de richting van de golfgeleider draad beweegtWanneer dit magnetisch veld het permanente magnetische veld in de drijvende bal ontmoet, genereert het een magnetostrictief rek-effect.waardoor de golfgeleiderdraad zich draait en een mechanische golf met constante snelheid genereertDeze mechanische golf verspreidt zich in twee richtingen.De mechanische golf die terug naar de elektronische kamer wordt verzonden, wordt door het in de elektronische kamer geïnstalleerde energieopvangmechanisme gedetecteerd en omgezet in de overeenkomstige stroompulsHet energieopvangmechanisme berekent het tijdsverschil tussen de twee pulsen om de hoogte van het gemeten vloeistofgehalte nauwkeurig te meten.

NYCZ500 Magnetostrictieve niveaumeter Ontwerpkenmerken

1. Breed toepasbaarheid: een verscheidenheid aan proefvormen, een verscheidenheid aan procesverbindingsvormen, een verscheidenheid aan productiematerialen, kan worden aangepast ontwerp;

2Betrouwbaarheid: aangezien de magnetostrictieve niveaumeter het golfgeleiderprincipe hanteert, is er geen mechanisch bewegende onderdeel, dus geen wrijving, geen slijtage.De hele converter is ingesloten in een roestvrijstalen buis, en het meetmedium niet-contact, betrouwbaar sensorwerk, lange levensduur.

3- hoge nauwkeurigheid: aangezien de magnetostrictieve niveaumeter werkt met golfgeleiderpuls, wordt de gemeten verplaatsing bepaald door de tijd van de startpuls en de eindpuls te meten,dus de meetnauwkeurigheid is hoog en de resolutie is beter dan 0.01% FS, die moeilijk te bereiken is met andere sensoren.

NYCZ500 Magnetostrictieve niveaumeterTechnische parameters

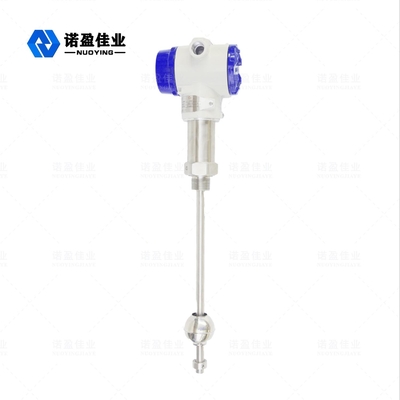

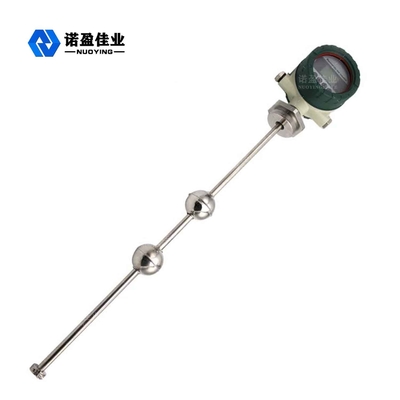

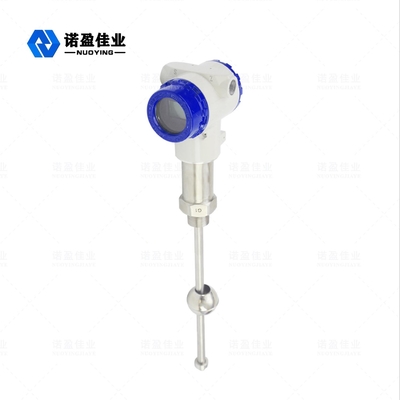

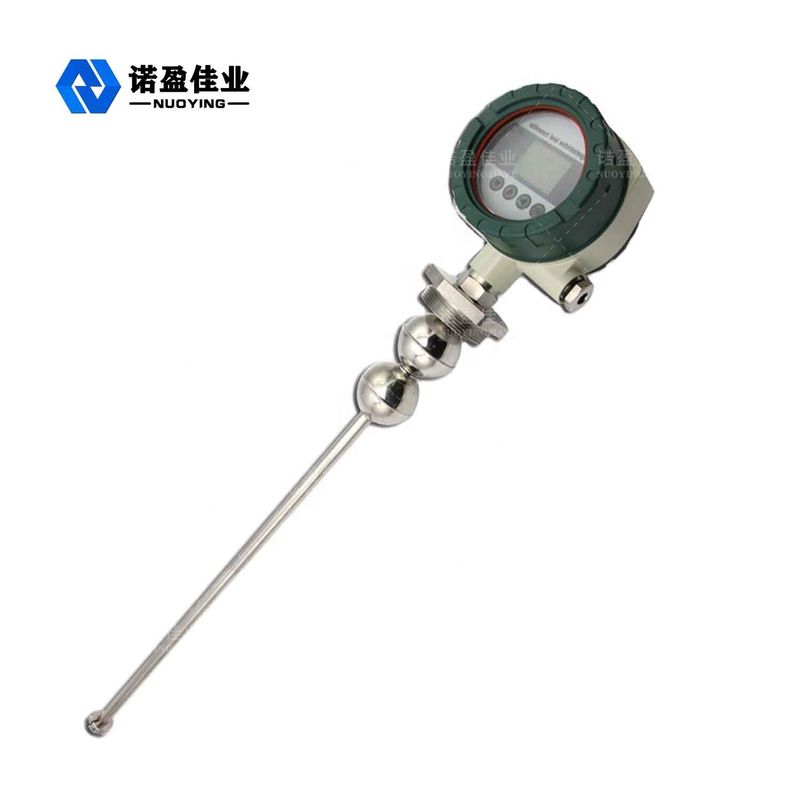

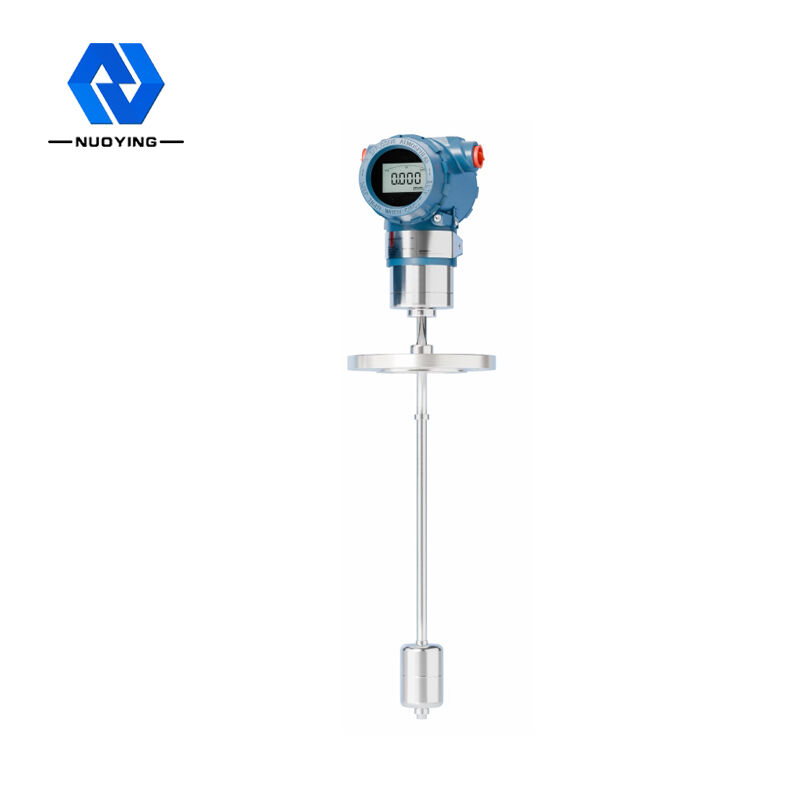

NYCZ500 Magnetostrictieve niveaumeter Gerelateerde foto's
