| Merknaam: | NUOYING |
| Modelnummer: | NYCZ500 |
| MOQ: | 1 stuks |
| Prijs: | $548~$1200/pc |
| Betalingsvoorwaarden: | T/T |
| Toeleveringsvermogen: | 1000 stuks per maand |
NYCZ500 Rod Type Magnetostrictive Level Gauge Liquid Water Level Sensor met hoge nauwkeurigheid
Magnetostrictieve niveaumeter van het type staaf NYCZ500Werkingsbeginsel
Het product bestaat voornamelijk uit een meetstaaf, een elektronische kamer en een op de meetstaaf geplaatste contactloze zwevende bal.Magnetostrictieve draad (golfleidingsdraad) wordt in de meetstaaf geïnstalleerdDe meetstaaf is gemaakt van een niet-magnetische roestvrijstalen buis, die de golfgeleiderdraad zeer goed beschermt.
Wanneer de magnetostrictieve vloeistofspeilmeter werkt, zendt de pulsgenerator in de elektronische kamer een startpuls uit.het genereert een roterend magnetisch veld dat zich in de richting van de golfgeleider draad beweegtWanneer dit magnetisch veld het permanente magnetische veld in de drijvende bal ontmoet, genereert het een magnetostrictief rek-effect.waardoor de golfgeleiderdraad zich draait en een mechanische golf met constante snelheid genereertDeze mechanische golf verspreidt zich in twee richtingen.De mechanische golf die terug naar de elektronische kamer wordt verzonden, wordt door het in de elektronische kamer geïnstalleerde energieopvangmechanisme gedetecteerd en omgezet in de overeenkomstige stroompulsHet energieopvangmechanisme berekent het tijdsverschil tussen de twee pulsen om de hoogte van het gemeten vloeistofgehalte nauwkeurig te meten.
Magnetostrictieve niveaumeter van het type staaf NYCZ500 Ontwerpkenmerken
1. Goede veiligheid: Magnetostrictive niveaumeter heeft een hoge explosiebestendige prestaties, intrinsiek veilig, veilig te gebruiken, vooral geschikt voor de meting van chemische materialen en brandbare vloeistoffen.Het deksel van de tank hoeft bij het meten niet te worden geopend, waardoor de onzekerheid bij handmatige metingen wordt vermeden.
2Magnetostrictieve niveaumeter is gemakkelijk te installeren en eenvoudig te onderhouden: Magnetostrictieve niveaumeter wordt over het algemeen geïnstalleerd door het bestaande gaatje aan de bovenkant van de tank,met een vermogen van meer dan 50 W,, en kan de normale productie tijdens het installatieproces niet beïnvloeden.
Magnetostrictieve niveaumeter van het type staaf NYCZ500Technische parameters
| Model | NYCZ500 |
| Typische toepassing | Meting van het vloeistofniveau, meting van de vloeistof-vloeistof-interface |
| Antennevorm | Type staaf |
| Materiaal voor antennes | 304, 316L (facultatief) |
| Meetbereik | 0～5 m |
| Meetsnauwkeurigheid | ±0,5 mm |
| Maatingshoek | 10° |
| Stroomvoorziening | 24VDC (2 draden, 4 draden), 220VAC |
| Procestemperatuur | -40 ̊+200°C |
| Procesdruk | -0,1 tot en met 10,0 MPa |
| Procesverbinding | draad, flenst, beugel (facultatief) |
| Signaluitgang | 4...20mA/HART/RS485/Modbus |
| Werkstroom | 4...20mA |
| Belasteigenschappen | Maximale belastingweerstand 600Ω voor uitgangsstroom; maximale belastingweerstand 2mA voor uitgangsspanning |
| Reactietijd | 0.2-5 ms |
| Beschermingsniveau | IP65, IP67, IP68 (optioneel) |
| Explosiebestendige kwaliteit | ExiaIICT6 Ga; ExiaIICT6 Gb |
Opmerking: De producten kunnen worden aangepast aan de specifieke eisen van de gebruikers.

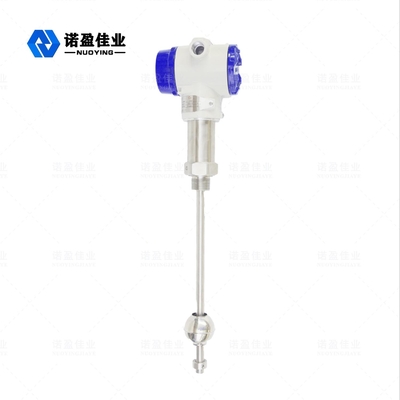

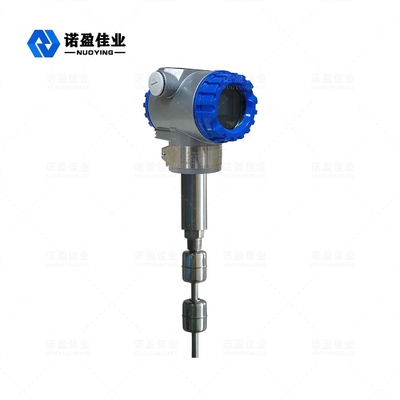

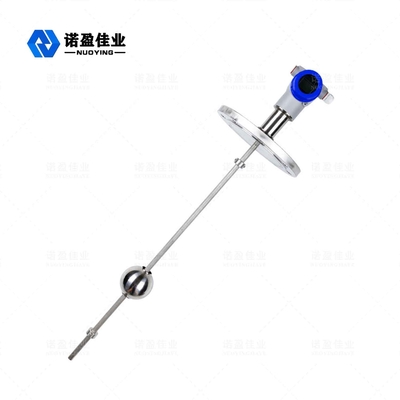

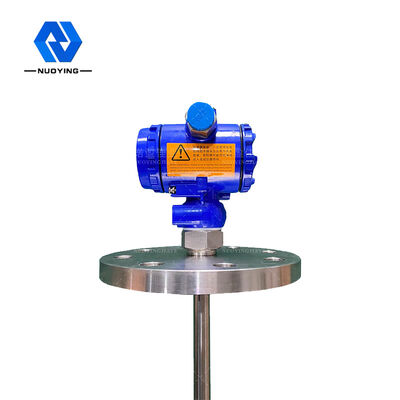

Magnetostrictieve niveaumeter van het type staaf NYCZ500 Gerelateerde foto's
