NYCZ500 kabeltype Magnetostrictieve niveaumeter voor niveaumetingen van verschillende vloeistoffen met een bereik van 25 m

NYCZ500 Kabeltype Magnetostrictieve Niveaumeter voor Niveaumeting van Diverse Vloeistoffen met 25m Bereik

NYCZ500 Kabeltype Magnetostrictieve Niveaumeter Werkingsprincipe

Het product bestaat voornamelijk uit een meetstaaf, een elektronische kamer en een contactloze vlotter die over de meetstaaf is geschoven. Een magnetostrictieve draad (golfgeleiderdraad) is in de meetstaaf geïnstalleerd. De meetstaaf is gemaakt van een niet-magnetische roestvrijstalen buis, die de golfgeleiderdraad zeer goed beschermt.

Wanneer de magnetostrictieve vloeistofniveaumeter werkt, stuurt de pulsgenerator in de elektronische kamer een startpuls uit. Wanneer deze startpuls door de golfgeleiderdraad wordt verzonden, genereert deze een roterend magnetisch veld dat zich in de richting van de golfgeleiderdraad voortplant. Wanneer dit magnetische veld het permanente magnetische veld in de vlotter ontmoet, genereert het een magnetostrictief rek-effect, waardoor de golfgeleiderdraad verdraait en een mechanische golf met constante snelheid genereert. Deze mechanische golf plant zich in twee richtingen voort. De mechanische golf die het einde van de meetstaaf bereikt, wordt geabsorbeerd door de demper. De mechanische golf die terug naar de elektronische kamer wordt verzonden, wordt gedetecteerd door het energie-opname-mechanisme dat in de elektronische kamer is geïnstalleerd en omgezet in de corresponderende stroompuls. Het energie-opname-mechanisme berekent het tijdsverschil tussen de twee pulsen om de hoogte van het gemeten vloeistofniveau nauwkeurig te meten.

NYCZ500 Kabeltype Magnetostrictieve Niveaumeter Ontwerpkenmerken

◎ Bredere toepasbaarheid, met meerdere sondevormen, meerdere procesaansluitingsvormen en meerdere productiematerialen, die kunnen worden aangepast;

◎ Sterke betrouwbaarheid: Aangezien de magnetostrictieve vloeistofniveaumeter gebruik maakt van het golfgeleiderprincipe, zijn er geen mechanische bewegende delen, dus er is geen wrijving en slijtage. De gehele converter is ingekapseld in een roestvrijstalen buis, die geen contact maakt met het meetmedium. De sensor werkt betrouwbaar en heeft een lange levensduur.

◎ Goede veiligheid: De magnetostrictieve vloeistofniveaumeter heeft een hoge explosiebestendige prestatie, is intrinsiek veilig en veilig in gebruik, en is bijzonder geschikt voor de meting van chemische grondstoffen en brandbare vloeistoffen. Het is niet nodig om de tankafdekking te openen tijdens de meting om de onveiligheid van handmatige meting te voorkomen.

NYCZ500 Kabeltype Magnetostrictieve Niveaumeter Technische Parameters

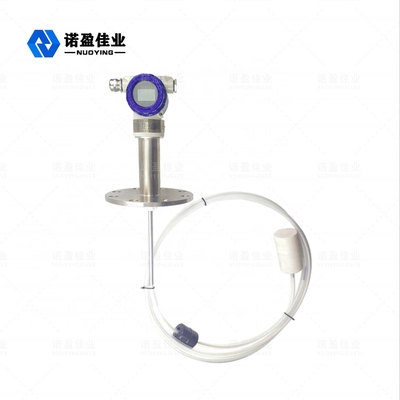

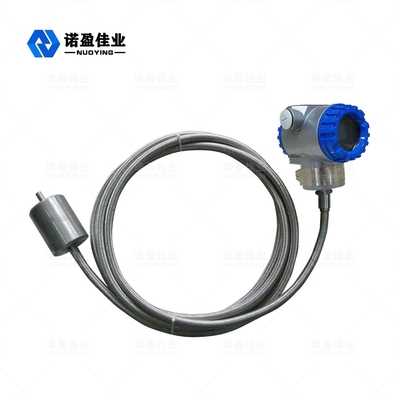

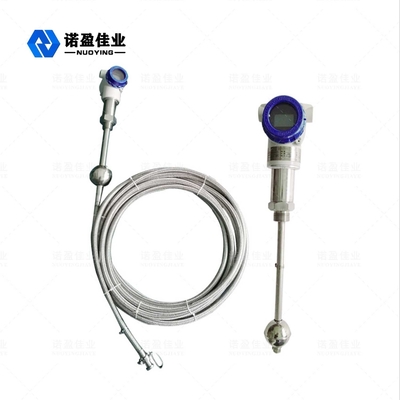

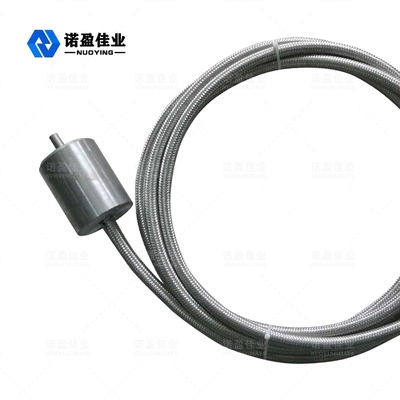

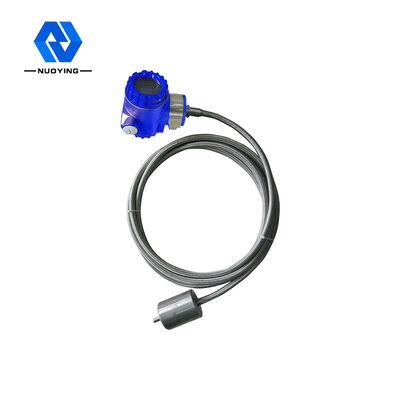

NYCZ500 Kabel Type Magnetostrictieve Niveaumeter Gerelateerde afbeeldingen
