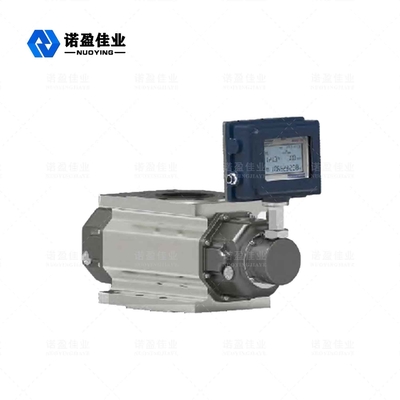

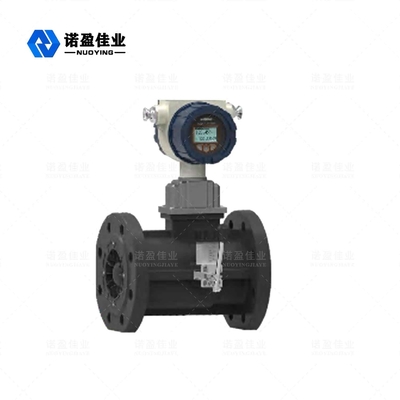

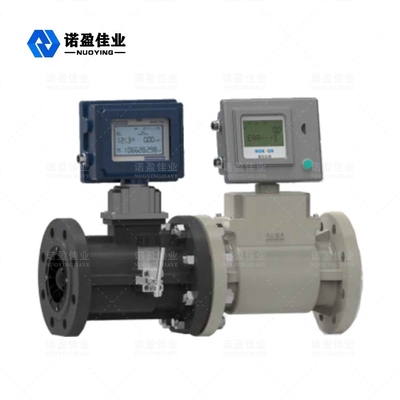

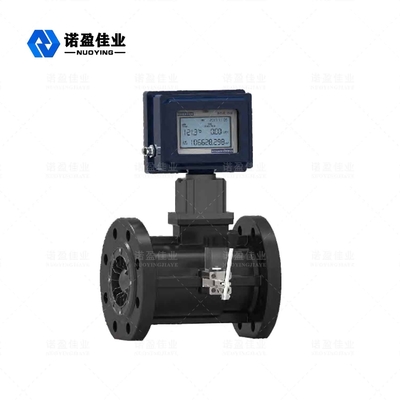

De NY400Q-serie gasturbine stroommeter is een temperatuur, druk, stroom sensor en intelligent de door de fabrikant zelf ontwikkelde stroomtotalizer, die de geavanceerde technologie van stroom Het is een geïntegreerde nieuwe technologie die in de praktijk wordt toegepast. De productie van hoogprecisie, hoog betrouwbare gasprecisie meetinstrumenten, met uitstekende metingen onder lage en hoge druk, meerdere uitgangsmethoden voor het signaal en

lage gevoeligheid voor vloeistofverstoringen, veel gebruikt in aardgas, steenkool tot gas, vloeibaar gas,meting van licht koolwaterstofgas en andere gassen.

Dit product is goedgekeurd door de nationale explosiebestendige productkwaliteitsinspectie afdeling volgens GB3836.2000 Elektrische apparatuur voor explosieve gasomgeving

Deel1: Algemene eisen", GB3836.2-2000 "Elektrische apparatuur voor explosieve gasomgeving

Deel 2: Vlamvast "d" en GB3836.4-2000 "Elektrische apparatuur voor explosieven Milieu Deel 4: Intrinsiek Veilig Type "i"" heeft de standaardinspectie doorstaan en de Explosiebestendige merken zijn ExdIIBT6 (brandwerend type), ExiaIICT6 (intrinsiek veilig type). geschikt voor gevaarlijke plaatsen van zone 0 (alleen intrinsiek veilig) 1 en 2 die explosieven bevatten gasmengsels van de temperatuurgroepen IIA, IIB en IIC T1 tot en met T4.

2. Kenmerken

Turbine van hoge kwaliteit, met een hogere constante stroom en corrosiebestendigheid Geïmporteerde speciale lagers van hoge kwaliteit met een lange levensduur

De meetkamer is geïsoleerd van de ventilatiekamer om de veiligheid van de instrument Het kan de temperatuur, druk en doorstroming van het te meten gas detecteren en kan Het systeem traceert en compenseert automatisch de doorstroming en toont het totale gasvolume in de de temperatuur- en drukwaarden kunnen in realtime gecontroleerd

Breed doorstromingsspectrum (Qmax/Qmin≥20:1), goede herhaalbaarheid, hoge nauwkeurigheid (tot 1,0 klasse), klein

drukverlies, lage beginstroom, tot 0,6 m3/h

Intelligente niet-lineaire correctie van de coëfficiënt van de meter in meerdere punten

Ingebouwde druk- en temperatuursensoren, hoge veiligheidsprestaties, compacte structuur en

mooie verschijning

Het instrument heeft explosie- en beschermingsfuncties.

ExdIIBT6, ExiaIICT6, en het beschermingsniveau is IP65

Het systeem werkt met een laag stroomverbruik, één 3.2V10AH lithiumbatterie kan worden gebruikt

continu gedurende meer dan 3 jaar

De meter coëfficiënt en de geaccumuleerde doorstroming waarde zal niet verloren gedurende tien jaar na de stroom

mislukking

3Werkingsbeginsel

Wanneer de vloeistof in de stroommeter stroomt, wordt deze gerectificeerd en versneld door de werking van

Het is de bedoeling dat de in de luchtinlaat aangebrachte speciale geïntegreerde rechtgever een bepaalde hoek vormt tussen de windturbinebladen en de

De splijtkracht van de turbine wordt in de richting van de vloeistofstroom bepaald door het draaiend koppel.

In een bepaald stroombereik wordt de spiraal van de turbine verplaatst.

De hoek snelheid van de rotatie van de turbine is evenredig met het volume van de vloeistofstroom.

het principe van elektromagnetische inductie, een pulssignaal proportioneel aan de vloeibaarheidsvolume is

Het signaal wordt versterkt, gefilterd en gevormd tot een intelligente stroomberekening samen met de temperatuur en druk.

sensorsignalen De micro-verwerkingsunit van het instrument voert rekenkundige verwerking uit en

de volume-stroom en de totale hoeveelheid gas direct op het LCD-scherm weergeeft.
