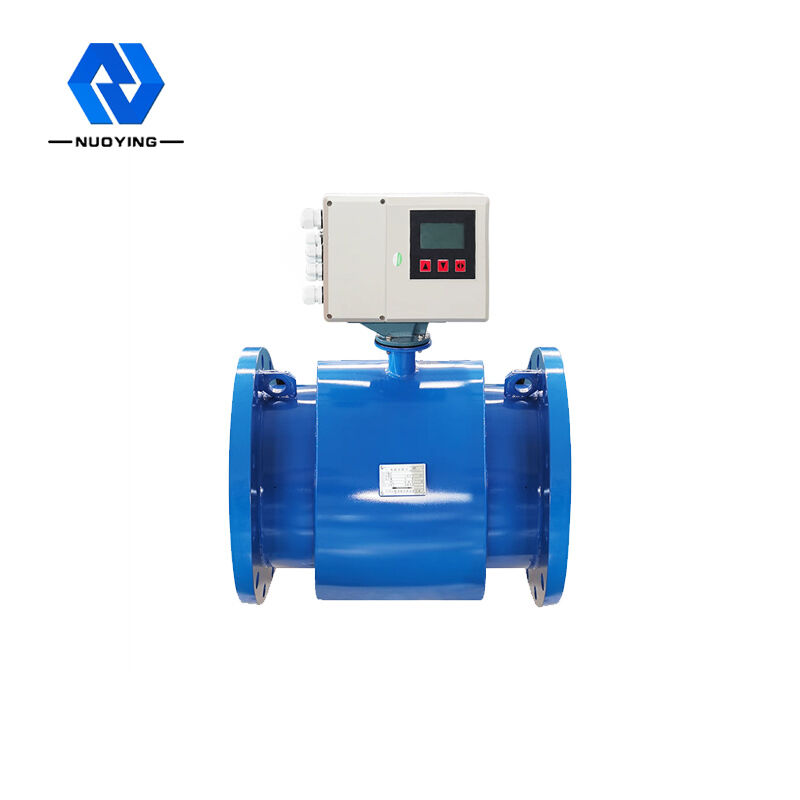

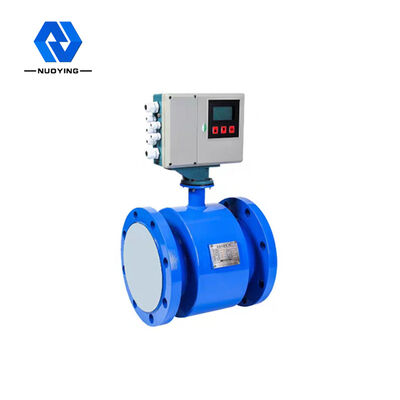

NYLL-CH Elektromagnetische hitte-meter

De elektromagnetische warmtemeter NYLL-CH is ontworpen voor de speciale toepassing van een intelligent gebouw met gedistribueerde energie- en warmte-uitwisselingsstations, die de stroom, koude en warmte rechtstreeks kunnen meten.Het heeft geen extra stroomtotalizer en Pt1000 nodig.De elektromagnetische stroomsensor wordt gebruikt als een elektromagnetische warmtemeter voor het detecteren van de stroom van de warmteoverdrachtvloeistof,en heeft de kenmerken van hoge precisie, breed toepassingsbereik en handige en eenvoudige online kalibratie.

NYLL-CH Elektromagnetische hitte-meterTechnische parameters

NYLL-CH Elektromagnetische hitte-meterPrestaties Parameters

NYLL-CH Elektromagnetische hitte-meter Werkingsbeginsel

Warm water (koud water) dat door een warmtebron wordt geleverd, stroomt bij een hogere (lagere) temperatuur naar een warmtewisselaarsysteem (radiator, warmtewisselaar of complexe systeem dat er uit bestaat).En het stroomt naar buiten bij een lagere (hogere) temperatuur..Tijdens dit proces wordt warmte vrijgegeven of geabsorbeerd door de gebruiker door middel van warmte-uitwisseling (opmerking: dit proces omvat het energie-uitwisselingsproces van het verwarmingssysteem en het koelsysteem).

Wanneer het water door het warmtewisselaarsysteem stroomt, wordt de hoeveelheid warmte die door het systeem wordt vrijgegeven of opgenomen, berekend en weergegeven door de rekenmachine.volgens de doorstromsnelheid gτi1ven door de doorstromsensor en de temperatuur van het achterwater dat wordt gegeven door de pτ0luchttemperatuursensor, en de tijd dat de waterstroom voorbijgaat.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

Q:de hoeveelheid warmte die door het systeem wordt vrijgegeven of opgenomen,Jor kWh; Qm:de massa water die door de warmtemeter stroomt, kg/h;

Qv;de volume van het water dat door de warmtemeter stroomt, m3/h; P:de dichtheid van het water dat door de warmtemeter stroomt, kg/ms;

△h: het enthalpieverschil van water bij de inlaat- en uitlaattemperatuur van het warmtewisselaarsysteem, J/kg;

T: tijd, h;

NYLL-CH Elektromagnetische hitte-meterOntwerpkenmerken

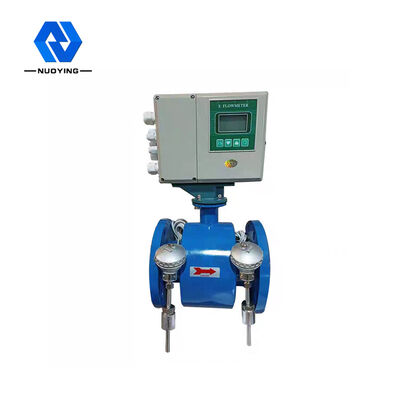

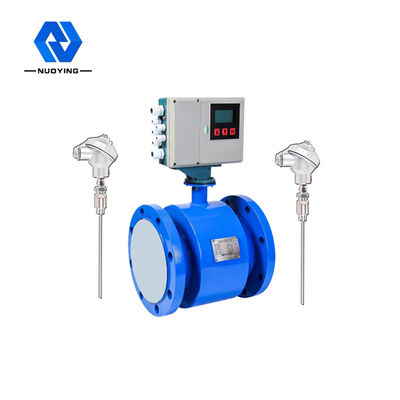

◎ Koud- en warmtemeting: de converter heeft de functie om koud en warmte rechtstreeks te meten en is uitgerust met 2 standaard Pt1000.Het hoeft niet uitgerust te zijn met een totale koel- en warmte-stroom om de installatie te vergemakkelijken en de aankoop- en installatiekosten te verlagen.
Hoge betrouwbaarheid: na strenge tests zoals EMC, veiligheid, hoge en lage temperatuur, die hoger zijn dan de nationale normen GB/T17616, G B/2423, GB/T16499.
◎ Snel reageren: Gebruik 32BitMCU, 24BitADC en geoptimaliseerd filteralgoritme, snel reageren, nauwkeurige en stabiele meetgegevens, geschikt voor meting en controle wanneer apparatuur wordt afgestemd.
◎ Aardingselektrode: NONCON gepatenteerde technologie,die een meetbalans vormt in het meetgedeelte en de metingsfout wegneemt die wordt veroorzaakt door een slechte aarding om de nauwkeurigheid van de metingen op lange termijn te waarborgenHet is niet nodig om een aardingsring te hebben om de materiële en installatiekosten te verlagen.

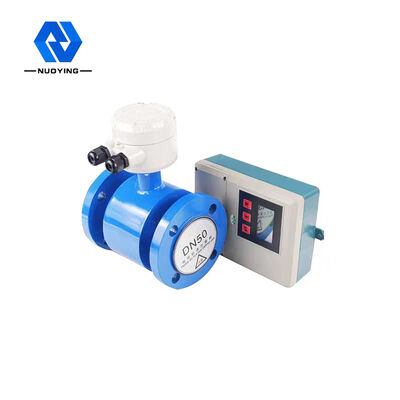

◎ Afzonderlijke IP68-technologie: gebruik van speciaal gedetailleerde IP68-ontwerptechnologie, gebruik van speciaal geïmporteerd IP68-dichtingsmiddel,speciale IP68-kabel en meerdere IP68-dichtingen om condensatie van de afzonderlijke IP68-sensor te voorkomen.
◎ Hoge signaal-ruisverhouding: de sensor maakt gebruik van technologie met een hoge signaal-ruisverhouding.De omvormer maakt gebruik van geruisarme en hoge precisie onderdelen en ontwerptechnologie om de meting van de minimale stroom te vergemakkelijken.
◎ Low-power ontwerp; geoptimaliseerd excitatie circuit ontwerp, het stroomverbruik wordt met meer dan 3 keer verminderd in vergelijking met conventionele elektromagnetische stroommeters,en het kan energiebesparing bereiken in een groot aantal toepassingen.
◎ Chinees display: gebruik Chinees display LCD-scherm voor gemakkelijk begrip en bediening
◎ Geoptimaliseerde voedingstechnologie: gebruik geoptimaliseerd voedingsontwerp, volwassen en betrouwbare technologie, hoge conversie-efficiëntie en betrouwbaar langdurig gebruik.

◎ Snelle bedrading:gebruik het internationaal beste merk terminalblok, dat snel, handig en betrouwbaar is, om een stabiele en betrouwbare langetermijnmeting te garanderen.
◎ Uitgangssignaal: voorzien van standaard RS-485, (4-20) mA, frequentie / puls, snelle uitgangsrespons en de poort is voorzien van beschermingsmaatregelen zoals bliksembescherming.
