Het principe van de differentialdrukzender voor de stroommeting is gebaseerd op de Bernoulli-vergelijking en de differentialdruk-stroomrelatie in de vloeistofmechanica.   Beginselen Differentiële drukzenders berekenen de stroom door het drukverschil te meten dat een vloeistof produceert vóór en na een speciaal apparaat in de buis, zoals een verstikker.Volgens de vergelijking van Bernoulli, wanneer een vloeistof door een verstikkingsinrichting in een buis gaat (bijv. openingsplaat, venturibuis, spuitstuk),er is een drukverschil tussen de voor- en achterkant van de versperring door de verandering van de stroomHet drukverschil is gerelateerd aan de doorstroming van de vloeistof.                                Berekeningsformule De relatie tussen het drukverschil gemeten door de differentialdrukzender en de volume-stroom kan worden uitgedrukt door de volgende formule:                       Compatibele hardware Differentiële drukzenders moeten bij de meting van de stroom worden gebruikt met de volgende apparatuur:1. Drosselinrichting: wordt gebruikt om drukverschil in de pijpleiding te veroorzaken.• Oorificeplaat: Een eenvoudig vel met een klein gat in het midden, geschikt voor de meeste vloeibare media.• Venturi-pijp: krimp-uitbreidingspijp, laag drukverlies, geschikt voor zeer nauwkeurige metingen.• mondstuk: geschikt voor vloeistof met een hoge doorstroming, drukverlies kleiner dan de openingsplaat.2. Stroomberekeningstoestel: wordt gebruikt om het elektrische signaal dat door de differentialdrukzender uitgaat om te zetten in een stroomsignaal.Dit kan worden bereikt door een stroomintegrator of PLC in een industrieel besturingssysteem.3- buizen en toebehoren: buizen en toebehoren voor de installatie en bevestiging van differentialdrukzenders en versnellers.   De selectiebasis van de versperring Bij de keuze van de geschikte versperringstoestand moeten de volgende factoren in aanmerking worden genomen: 1.Vloeistofkenmerken: verschillende apparaten zijn geschikt voor verschillende vloeistoffen (zoals vloeistof, gas, stoom). 2. Metingsnauwkeurigheid: Voor metingen van hoge precisie is een venturibuis of een spuitstuk geschikter. 3. Vereisten voor drukverlies: indien een laag drukverlies vereist is, is een venturi- of balansstroommeter een betere keuze. 4. Kosten en onderhoud: de kosten van de openingsplaat zijn laag, maar het onderhoud is vaker; Venturi-buizen en sproeiers zijn duur, maar gemakkelijk te onderhouden.

Shaanxi Nuoying Automation Instrument Co., Ltd. is een onderneming die onderzoek, ontwerp, productie en verkoop van vlakke instrumenten integreert.Het is een high-tech entiteit die is gegroeid op basis van de intensieve high-tech talenten en sterke technische kracht van Xi'an Universiteit van Post en Telecommunicatie.Op dit moment hebben wij meer dan 60 producten in vijf series, zoals radar level meter, RF admittance level meter, level switch, pressure meter en flow meter.   Hieronder vindt u de gegevens over de productclassificatie van deze vijf reeksen ter referentie: Niveaumeter● 80G radarniveau meter ● Schakelaar voor het niveau van de stemvork ● 26G radarniveau meter ● Schakelaar voor het niveau van de magnetron ● Geleide radarwaalniveaumeter ● RF-toegangsschakelaar ● RF-toegangsniveau meter ● RF-capacitorschakelaar ● Ultrasone niveaumeter ● Stop met het draaien van het materiaal ● Magnetische niveaumeter ● Externe ultrasone schakelaar ● Stemvork-dichtheidsmeter   Drukinstrument ● Monokristallijn silicium differentialdrukzender ● Monokristallijn silicium hoge statische differentialdrukzender ● Absolute drukzender van monokristallijn silicium ● Monocristallijn siliciumdrukzender ● Monocristallijn silicium vlies drukzender ● Eenvoudig kristal silicium enkel flens vloeistof niveau zender ● Monokristallijn silicium-afstandszender met één flenster ● Monokristallijn silicium dubbelflens afstandszender   Stroommeter ● NYRV- precessievortexstroommeter ● NYLD-WL Turbine stroommeter ● NYLUGB-vortexstroommeter ● NYLZ-metalen buizen met floatstroommeter ● Elektromagnetische stroommeter van het type NY-LD-pijp ● NYMF600 massa-stroommeter ● IRGA-gas-ultrasone stroommeter

Er zijn vijf gemeenschappelijke signaaluitgangstypen voor sensoren in niveau-switches: relais-uitgang, twee-draad-uitgang, transistor-uitgang, contactloze uitgang en NAMUR-uitgang.de relais is de meest gebruikte, transistor-uitgang en contactloze uitgang zijn zelden betrokken, en twee-draad uitgang en NAMUR-uitgang worden voornamelijk gebruikt in intrinsiek veilige systemen voor het doel van intrinsieke veiligheid.Dus wat is het verschil tussen twee-draad output en NAMUR output in termen van toepassing?   Het twee-draad systeem is een communicatie- en voedingsmethode ten opzichte van het vier-draad systeem (twee stroomvoorziening lijnen en twee communicatie lijnen).De stroomleiding en de signaalleiding worden gecombineerd in éénDe twee-draad instrument is een lijn zonder een stroomtoevoer, dat wil zeggen, ze hebben geen onafhankelijke werkende stroomtoevoer.De stroomvoorziening moet van buitenaf worden geïntroduceerdHet twee-draad systeem gebruikt over het algemeen 4 ~ 20mA gelijkstroom om signalen te verzenden.De bovengrens van 20 mA is te wijten aan de explosiebestendige voorschriften.De ondergrens is niet 0 mA, omdat de energie van de vonk die wordt veroorzaakt door de 20 mA aan- en uitschakelstroom niet voldoende is om het gas te ontsteken.het zal niet lager zijn dan 4 mA tijdens normaal gebruikWanneer de transmissielinie door een storing wordt afgesloten, daalt de lusstroom tot 0,2 mA. 2 mA wordt vaak gebruikt als lijnonderbrekingswaarde en 8 mA en 16 mA als niveauwaarden.   De NAMUR-standaard kwam voor het eerst in 2009 in China.de sensor moet een gelijkstroomspanning van ongeveer 8 V leveren. Afhankelijk van de afstand van het metalen voorwerp dat de sensor nadert, wordt een stroomsignaal van 1,2 mA tot 2,1 mA gegenereerd.Wanneer de stroom verandert van laag naar hoog of gelijk aan 1Wanneer de stroom verandert van hoog naar laag en lager is dan 1,55 mA, wordt een uitgangssignaalwijziging (van 1 tot 0,5) gegenereerd.of van AAN naar UIT) wordt gegenereerdOp deze manier kan worden gecontroleerd of een metaal voorwerp nadert.   Uit het werkingsprincipe van NAMUR blijkt dat het vergelijkbaar is met de uitgang met twee draden.twee-draad is 24VDC) en detecteert zijn huidige signaalHet detectiepunt van de NAMUR-uitgang is gewoonlijk ≤ 1,2 mA en ≥ 2,1 mA (verschillende bedrijven stellen verschillende detectiepunten vast), en het detectiepunt van de twee-draad-uitgang is over het algemeen 8 mA en 16 mA.Het schakelsignaal wordt omgezet door de isolatie barrière en uiteindelijk uitgang naar de DCS of PLAC controlekamer. Het verschil met het twee-draad systeem is dat de stroom en spanning kleiner zijn en dat de energiebehoefte van de gebruikte veiligheidsbarrière lager is, maar relatiefde prijs is veel duurder dan die van de twee-draad uitgang.   In het huidige geval wordt in China de twee-draad-uitgang vaker gebruikt in het intrinsieke veiligheidssysteem, terwijl de NAMUR-uitgang minder wordt gebruikt. 1Het NAMUR-signaaluitgangsysteem is duur. 2De intrinsiek veilige twee-draad-uitgang kan de NAMUR-uitgang volledig vervangen en is goedkoper.

InleidingDe luchtseparatie-eenheid is een ondersteunend project van openbare werken, waarbij stikstof, zuurstof en argon worden geleverd voor de bouw van elke eenheid, elektriciteitscentrale en hulpprojecten.Het belangrijkste product van stikstof wordt gebruikt voor het zuiverenDe luchtkoeltoren is een luchtvoorkoeling, waarvan de belangrijkste functie is om het gas in de luchtkoeltoren te comprimeren om te worden afgekoeld en door water te worden gewassen.Het bovenste deel van de luchtkoeltoren wordt gekoeld door het door de koeler gekoelde laagtemperatuurwater (RU1101 ~ 1103), en het onderste deel wordt gekoeld door het koelwater van het zelfcirculerende waterstelsel.De bovenkant van de luchtkoeltoren is voorzien van een vrije waterseparatie-inrichting en een uniek anti-overstroming-apparaat om te voorkomen dat het vrije water in de lucht naar buiten wordt gebracht.   Inspectieproces De vloeistofspiegelmeter met dubbele flenzen werd gecontroleerd en de positieve drukzijcapsule was onelastisch, met roest en schub aan het oppervlak bevestigd.Het bleek dat de capsule kleine gaten had.De indicator is weer normaal na vervanging van de niveaumeter.     Analyse van de oorzakenDe cartridge met de dubbele flens is beschadigd en het gebrek aan siliconen olie veroorzaakt een abnormale schommeling van het vloeistofniveau, waardoor een hoge vergrendeling ontstaat en de luchtcompressor wordt ontladen.De luchtkoeltoren koelt de door de luchtcompressor gecomprimeerde lucht af en reinigt het stof, het water bevat stof en onzuiverheden, de positieve druk zijflens van de dubbelflens niveaumeter is relatief statisch,en het stof en de onzuiverheden zullen op het oppervlak van het diafragma neerslaanEr is geen vastgestelde periode om de drukinlaat en de capsule aan de positieve drukzijde te ontladen en te spoelen.     Voorkomende maatregelen:1, gebaseerd op het veiligheidsinstrumentensysteem, volgens SIL-indeling, vergrendelingsgraad, apparaatbelang, productie-impact, verbeteren van de indeling van instrumenten.Toekenning van mankracht en middelen naar instrumentenklasse, en kantelbeheer naar belangrijke instrumenten.2. de gegevensverbetering en de toepassing van de gegevensbank voor instrumentfouten te bevorderen, het falen van instrumentapparatuur vast te leggen,De automatische classificatiestatistieken van herzieningen en onderhoud realiseren, het beheer van de gehele levenscyclus van de instrumentenapparatuur vaststellen en betrouwbare gegevens ondersteunen voor het onderhoud en de herziening van het instrument.3In het kader van het programma voor preventief onderhoud van sleuteleenheden wordt het vergrendelingsinstrument van het aangesloten systeem van sleuteleenheden opgenomen in de inspectieinhoud.En onderzoeken van de lucht koeling toren niveau meter voor preventieve ontlading cyclus.                                                                                                                                                                                                    Het einde

Werkingsbeginsel:Wanneer de vloeistof door de openingsplaat van de openingsplaatstroommeter stroomt, neemt het doorsnedegebied af, neemt de snelheid toe en neemt de overeenkomstige druk af,en de mate van reductie is evenredig met de vloeistofsnelheid van de stroomtoestandDaarom kan de doorstroming worden berekend door het drukverschil te detecteren en vervolgens de doorstroming.                                                                                      Werkomstandigheden:Uitlaatstroom van een waterkoeler met magere methanol, meet de stroom van geïnjecteerde methanol, medium: magere methanol, temperatuur: 42°C, druk 4,31Mpa, deze tabel is alleen voor weergave, zonder koppeling.   Foutverschijnsel:Geïndiceerde schommelingen   Foutenanalyse:1. of de drukleidpijp geblokkeerd is;2. of de drie kleppengroepen geblokkeerd zijn;3. Zenders zelf;4. Flexibel lekpunt;5. Zender nul drift;6Het bereik van de zender is niet correct ingesteld.7Procesproblemen.   Behandeling:1. controleer eerst het aansluitpunt van de drukleiding en de afdichtingspositie van de drie kleppengroepen en of er geen lekkage is gevonden.2. Sluit de positieve en negatieve druk wortelkleppen en open de zender blaasprop voor blaas.en de mogelijkheid om de drukgeleiderbuis en de drie kleppengroepen te blokkeren is uitgesloten.3Open de balansklep van de drie klepgroepen van de stroommeter en verwijder de schroefstop.de controle constateert dat de centrale bediening nog steeds de stroomindicatie heeft wanneer de meterkop nul geeftOp dit moment wordt in serie een multimeter gebruikt om de uitgang van de zender te meten tot 8,01 mA, en wordt de oorzaak geacht de zender zelf te zijn.4Tegelijkertijd kan worden geoordeeld dat de meetcapsule en het converterdisplay normaal zijn door het controleproces van de planning ter plaatse.5Verwijder de differentialdrukzender en demonteer hem.6- Reinig de corrosieve stoffen in de differentialdrukzender, controleer of de componenten van de printplaat beschadigd zijn,het eindblok van de differentialdrukzender vervangen, en het eindblok met een draad opnieuw lassen.7Verzamel de druktransmitter en controleer of de druk normaal is.8Verschildruk zender terug assemblage.9. Voor de installatie moet worden nagegaan of er puin in de pijp zit om te voorkomen dat puin de standaard openingsplaat blokkeert of beschadigt.                                                                                                                   Dank je wel.

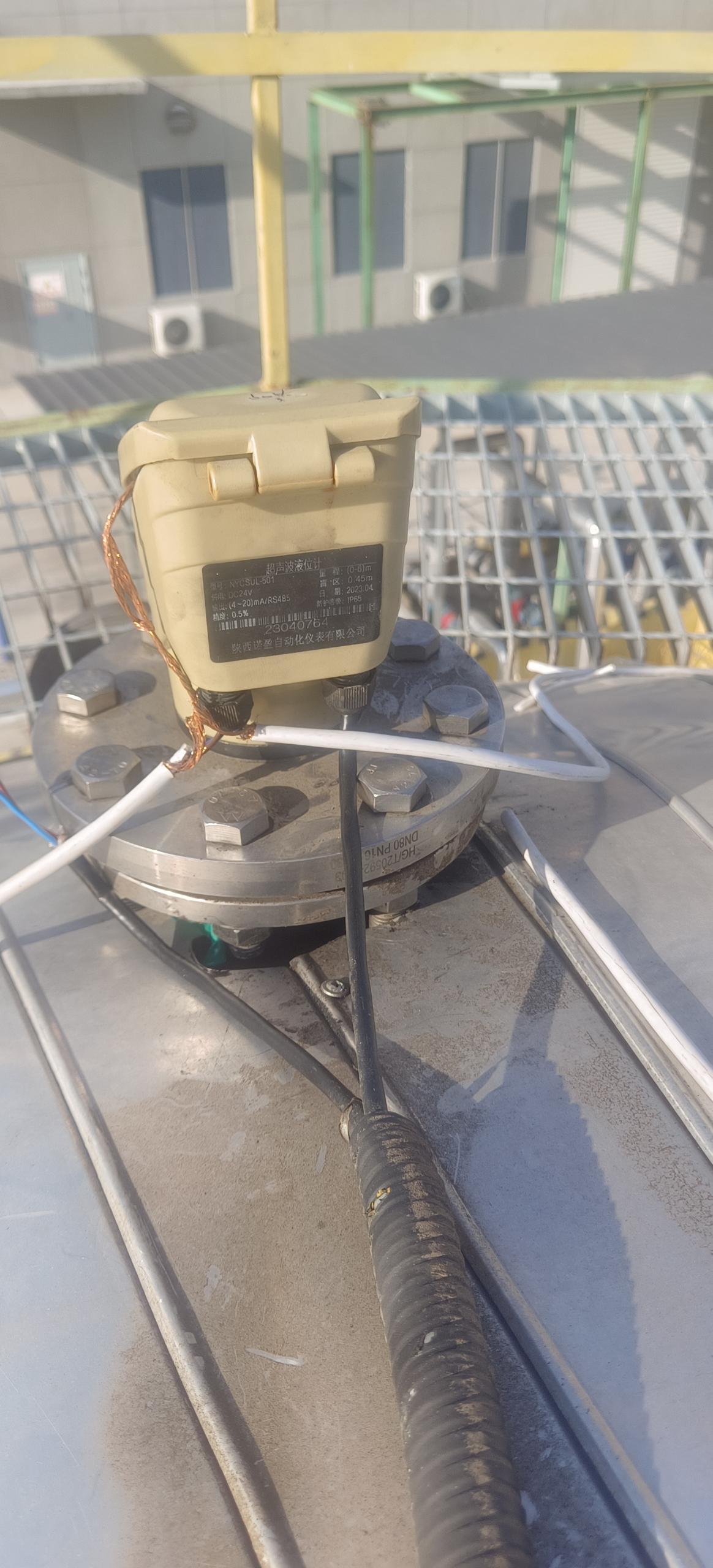

      Ultrasone niveaumeter wordt veel gebruikt voor niveaumetingen in de chemische industrie, waterbehandeling, waterbehoud, voedsel, graan en andere industrieën.schoonheid, hoge nauwkeurigheid, lange levensduur, stabiliteit en betrouwbaarheid, gemakkelijke installatie en onderhoud, eenvoudige aflezing enzovoort.In de meting, de ultrasone golf wordt uitgezonden door de sensor (transducer),en de geluidsgolf wordt door dezelfde sensor ontvangen nadat deze door het oppervlak van het object is gereflecteerd en is omgezet in een elektrisch signaalDe afstand tussen de sensor en het gemeten object wordt berekend door de tijd tussen de verzending en ontvangst van de geluidsgolf.het gemeten medium is vrijwel onbeperkt, en kan op grote schaal worden gebruikt bij de hoogtemeting van verschillende vloeibare en vaste materialen. De meeste rioleringsinstallaties gebruiken een omvormer, een motor, een centrifuge en andere apparatuur met verstoring.Deze interferentiefactoren dwingen de meting van de ultrasone niveaumeter om het niet-standaard te zijnOm het personeel op het terrein in staat te stellen het waterpeil in realtime nauwkeuriger te bepalen, moet het waterpeil worden gemeten.De volgende oplossingen worden voor iedereen samengevat:, zodat u gemakkelijk het probleem van ultrasoon niveau elektromagnetische interferentie op te lossen.                                                    Verschijnsel De gegevens van de ultrasone niveaumeter kloppen onregelmatig of vertonen eenvoudig geen signaal;     Oplossing 1De ultrasone niveaumeter moet betrouwbaar geaard zijn.Deze aarding moet afzonderlijk worden geaard en mag niet met andere apparatuur worden gedeeld.. 2De stroomvoorziening kan niet dezelfde zijn als die van de omvormer en de motor, noch kan deze rechtstreeks uit het energiesysteem worden opgewekt. 3De installatieplaats moet ver van de frequentiekonverter, de variabele frequentiemotor en de elektrische apparatuur met een hoog vermogen liggen.het is noodzakelijk om een metalen instrumenten doos aan de buitenkant van de niveau meter te installeren om het schild te isoleren, en de instrumentenbox moet ook geaard worden.

                                                      Foutcategorie:Hardwarestoornis   Werkomstandigheden:Het display fluctueert plotseling meerdere malen en na een correctie van nul komt het weer normaal.   Beschrijving van de symptomen van de fout:Tijdens het procesbeheers- en monitoringspanelHet bleek dat de vloeistofspiegelscherm van de vloeistofspiegelmeter in de fractioneringszone plotseling pulseerde (het vloeistofspiegelscherm schommelde meerdere malen vóór de fractionering).Na ontvangst van het procesbericht werd het instrument ontmanteld en ter plaatse gecontroleerd.   Foutgevoelens en oordelingsideeën:1Het vloeibare medium in de boei bevat onzuiverheden. 2De boei is beschadigd. 3De zender sensor is defect.   Effectieve oplossingsmethoden en preventieve maatregelen:   1. contact opnemen met het proces om de positieve en negatieve drukklep van de vloeistofspiegelmeter te sluiten, de gids openen om het medium in de boei te ontladen,en observeren of het medium vreemde stoffen bevat of of het medium troebel is.2Verwijder de boei om te controleren of er vreemde voorwerpen aan de boei zijn bevestigd of of er schade is aan de boei.3Controleer of de kabel naar de vloeistofniveaumeter is defect, zoals virtuele verbinding.4Na stap voor stap te hebben gecontroleerd volgens de bovenstaande stappen, wordt geen abnormale situatie gevonden en wordt geoordeeld dat de sensor voor het niveau van de vloeistof op de vloer defect is.Vervang de sensor en stel de relevante parameters inNadat de vloeistofspiegelmeter in gebruik is genomen, keert de vloeistofspiegelmeter terug naar normaal.                                                      Het einde

                                                                               Foutcategorie:De indicatie van het vloeistofgehalte is onnauwkeurig en fluctueert   Werkomstandigheden:De diepte van het vloeistofgehalte van de oorspronkelijke regenwatertank (meestal is het belangrijkste medium wegregen en stoomregens), de normale temperatuur, de normale druk en de blootstelling aan de atmosfeer moeten worden gemeten.Wanneer het vloeistofgehalte hoog isHet personeel start handmatig de P-4480 pomp en pompt het vloeistofniveau naar de watervoorziening   Beschrijving van de symptomen van de fout:Onnauwkeurige/schommelende niveau-aanduiding   Foutgevoelens en oordelingsideeën:1Controleer eerst of de kabel los is en of de aansluiting onder water is. 2Controleer of er geluidsinterferentie is. 3Of er drijvende en bewegende dingen zijn op het wateroppervlak van het zwembad. 4Of er obstakels zijn rond de sonde. 5Of er waterdruppels zijn waar de sonde geluidsgolven uitzendt.   Behandeling: 1Open de aansluitdoos en controleer of de zenderkabel goed is aangesloten en of er geen water stroomt. 2. Controleer het vloeistofgehalte in het zwembad: na het inbrengen van de stalen buis in de bodem van het zwembad, markeer de diepte van het zwembadoppervlak met een marker 1.Markeer het watermerk 2Vervolgens meet u met de meetband de lengte van de twee merken en meet u met de meetband de hoogte van het zwembadoppervlak tot het installatiepunt, dat wil zeggen het blinde gebied. 3Verwijder de sonde, vind een kleine hoeveelheid waterkralen op de sonde, droog met droge noedels. 4. Controleer de installatie gat en ontdek dat er een spinnenweb in de buurt van de sonde voordat de geluidsgolf wordt uitgezonden. Verwijder het spinnenweb en installeer het goed. 5. Bekijk de weergave van de waarde De vloeistofspiegelmeter is consistent met de gemeten waarde en de DCS-weergave van de gegevens is gewoon consistent.   Voorkomende maatregelen: 1De ultrasone niveaumeter dient voor onderhoud afgesloten te worden. 2Controleer of de kabelstop dicht zit en of de hoes goed bedekt is. 3De plaats van installatie van de ultrasone niveaumeter moet voorzien zijn van beschermende maatregelen tegen schaduw en regen.                           Het einde

Werkingsbeginsel De schakelaarstructuur van de float level controller is hoofdzakelijk ontworpen en geproduceerd op basis van het principe van drijfvermogen en statisch magnetisch veld.De positie van de zwevende kogel met magneet (de zogenaamde zwevende kogel) in het gemeten medium wordt beïnvloed door het drijfvermogenOp de plaats van gebruik veroorzaakt de verandering van het vloeistofgehalte een verandering van de positie van de magnetische drijver.Magneten en sensoren (roes-schakelaars) in de drijver om een schakelsignaal te genereren om de pomp te starten of te stoppen. Vergelijkbaar met het principe van de float level meter, maar de uitgang van de float level meter is een continu signaal, terwijl de uitgang van de float level controller een discrete schakelsignaal is.   Foutverschijnsel De drijfschakelaar van pomp nr. 3 in afvalwater zwembad M kan niet normaal worden ingeschakeld en de drijfspeilingsregelaar werkt niet wanneer het vloeistofgehalte het opgegeven watergehalte bereikt.   Foutenanalyse 1. Controleer of de bedrading in de verbindingsdoos los is en of de bedradingsschroeven uit zijn 2Controleer of de verbindingsbak is overspoeld of vochtig 3Controleer of de bedrading correct is en of de kabel beschadigd is. 4Controleer het zwembad op puin of kabel is niet recht. 5, controleer of het oppervlak van de drijver vastzit aan veel vuil 6. Controleer of de drijvende bal is verzegeld en is er geen water in de drijvende bal 7Controleer of er een abnormaal geluid in de drijver is.   Behandelmethode 1Open de verbindingsdoos en merk op dat er geen vocht, water en andere omstandigheden in zijn en let op dat er geen schroef losgaat in de bedrading. 2, controleer of de bedrading correct is, er is geen vreemde stof in het zwembad, de kabel is niet beschadigd, geen knoop 3. Nadat de drijver naar voren was gebracht, bleek dat de drijver kapot was en niet kon worden gerepareerd, dus werd de onderhoudsmaatregel vastgesteld om de drijverniveaucontroller te vervangen 4Vervang de float level controller. 5, stel de drijver na normaal gebruik in de juiste positie                                                             Bedankt voor het lezen, alle vragen zijn welkom om met ons te bespreken.

  Samenvatting   De vortexstroommeter is een stroommetingsinstrument gebaseerd op het Karman vortexstroommeterprincipe, ook bekend als vortexstroommeter of Karman vortexstroommeter. Het is een nieuw type stroommeter dat vaak wordt gebruikt in industriële controle,energiemeting en energiebesparingsbeheer, en wordt veel gebruikt in de industriële productie, energiemeting, milieubescherming, vervoer en andere gebieden.   Werkingsbeginsel   Een vortexstroommeter is een instrument dat gebruikmaakt van het fenomeen van regelmatig vortexstrijken om de vloeistofstroom te meten. Wanneer een niet-gestroomlijnde kolom (cilinder of driehoekige kolom) verticaal in de vloeistof wordt geplaatst als een wervelgenerator. Wanneer het Reynolds-nummer een bepaalde waarde bereikt, zijn er twee kolommen van wisselende wervelingen in de stroomafwaartse van de kolom, omdat deze wervelingen zijn als straatverlichting naast de straat,Dus het heet "vortex straat", dit fenomeen werd voor het eerst ontdekt door Karman, ook bekend als "Karman vortex straat".   Aan de achterzijde van het voorwerp bevinden zich netjes gerangschikte wervelingen die in tegengestelde richtingen draaien langs twee parallelle lijnen.   Het aantal van deze draaikolken, de draaikolkfrequentie, is evenredig met de doorstroming van de vloeistof.en de doorstroming van de vloeistof kan worden berekend.   Productfoto     Specialiteit   Vortexstroommeter wordt gekenmerkt door hoge precisie, een breed meetbereik, geen bewegende onderdelen, geen mechanische slijtage, eenvoudig onderhoud, klein drukverlies, energiebesparend effect is duidelijk. De vortexstroommeter is echter niet geschikt voor lage Reynolds getallen, voor hoge viscositeit, lage doorstroming, het gebruik van kleine diameter heeft beperkingen,de stroommeterinstallatie moet voldoende lengte hebben van het rechte buisgedeelte, is de lengte van de rechtlijnige pijpleiding stroomopwaarts en stroomafwaarts niet minder dan 20D en 5D, en moet worden geprobeerd trillingen te elimineren.   De frequentie van de vortex in de vortexstroommeter wordt niet beïnvloed door temperatuur, druk en viscositeit, zodat deze een hoge meetnauwkeurigheid heeft.     Toepassingsgebied   Het toepassingsbereik van vortexstroommeters is vrij breed en omvat hoofdzakelijk de volgende gebieden:     Industriële productie: In de metallurgie, energie, steenkool, chemie, aardolie en andere industrieën worden draaivormen gebruikt om de stroom van verschillende vloeistoffen (inclusief gas,Vloeistof en stoom) om aan de behoeften van het productieproces te voldoen..   Energiemeting: Op het gebied van energiemeting kunnen vortexstroommeters worden gebruikt om de stroom van primaire energie te meten (zoals kolen, ruwe olie, methaan uit kolenlagen,De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de economische en sociale samenhang te verbeteren., coke, kunstgas, geraffineerde olie, vloeibaar petroleumgas, stoom) en energie dragende werkmedium (zoals perslucht, zuurstof, stikstof, waterstof, water).Het biedt een belangrijke basis voor wetenschappelijk energiebeheer, het realiseren van energiebesparingen en de vermindering van het verbruik en het verbeteren van de economische voordelen.   Milieubescherming: op het gebied van milieubescherming kunnen vortexstroommeters worden gebruikt om de lozingsstroom van rookgassen, afvalvloeistoffen, rioolwater, enz. te controleren en te controleren,die bijdraagt tot de verbetering van de kwaliteit van de lucht- en watervoorraden.   Vervoer: In het transportgebied is de draaikolkvloedsmeter een belangrijk instrument voor controle, distributie en planning in het transport via pijpleidingen.en kan nauwkeurige controle en beheer van het transportproces bereiken door de vloeistofstroom in de pijpleiding te meten.   Kortom, de vortexstroommeter is een soort stroommetingsinstrument met een hoge precisie, een breed bereik, een goede stabiliteit, een sterke aanpasbaarheid en een brede toepassing.Met de voortdurende ontwikkeling van de industriële automatisering en de technologische vooruitgang, zal het toepassingsperspectief van de vortexstroommeter breder zijn.                                                                                                                                       Het einde

De piezoresistieve drukzender zoals hieronder afgebeeld wordt gekenmerkt door zijn kleine afmetingen en eenvoudige structuur.De gevoeligheid coëfficiënt van de diffusie weerstand is tientallen keren die van de metalen strainmeterBovendien hebben piezoresistieve drukzenders ook een goede dynamische respons en een lage hysteresis.die kan worden gebruikt voor het meten van pulserende druk van enkele duizenden Hertz of zelfs hogerDit is een relatief snelle ontwikkeling, zeer veelgebruikte drukzender.     De capacitieve drukzender gebruikt differentiële capaciteit als detectieelement, dat voornamelijk meet- en conversieversterking omvat.Het verschilsignaal wordt omgezet in het verschilcapacitorsignaal door het centrale drukgevoelend diafragma en de linker- en rechter gebogen condensatorplaat, en het centrale drukgevoelige diafragma vormt een condensator met respectievelijk de linker- en de rechter gebogen condensatorplaat.De drukverschil zorgt ervoor dat de centrale druk sensor diafragma om verplaatsing te produceren, zodat de afstand tussen de bewegende elektrode en de vaste elektroden links en rechts niet meer gelijk is, waardoor een differentiële capaciteit ontstaat,en de relatieve veranderingswaarde van de differentiële capaciteit is lineair met de differentialdrukDoor het mechanische transmissiemechanisme zonder hefboom in de gehele capacitieve differentialdrukzender heeft het de kenmerken van hoge precisie.hoge stabiliteit en hoge betrouwbaarheid, en het nauwkeurigheidsniveau kan 0 bereiken.2, een soort zender die veel wordt gebruikt in de industrie.   De piezo-elektrische drukzender gebruikt het piezo-elektrische effect van het piezo-elektrische materiaal om de gemeten druk om te zetten in een elektrisch signaal.Het is een veelgebruikte sensor in dynamische drukdetectie, en is niet geschikt voor het meten van langzaam veranderende druk en statische druk. The vibration frequency pressure transmitter uses the relationship between the resonant frequency of the pressure sensing element itself and the pressure to detect the pressure by measuring the change of the frequency signalDit soort sensoren heeft een verscheidenheid aan vormen, zoals trillende trommel, trillende snaar, trillende film, kwartsresonantie, enz. Het instrument heeft een kleine grootte, een uitgangsfrequentie signaal,goede herhaalbaarheid en trillingsbestendigheidHoogwaardige precisie, geschikt voor gasmeting.   Toepassing: Druktransmitters worden veel gebruikt op verschillende industriële gebieden, zoals:petroleum, chemische industrie, metallurgie, elektriciteit, farmaceutische industrie, waterbehandeling,enz., voor het meten en regelen van de druk van verschillende vloeistoffen om de stabiliteit en veiligheid van het proces te waarborgen.   Zij kunnen een breed bereik van drukken meten, van zeer klein tot zeer hoog, met een hoge precisie, hoge stabiliteit, hoge betrouwbaarheid en lange levensduur.volgens de verschillende meetprincipes en toepassingsscenarios, druktransmitters kunnen ook worden onderverdeeld in verschillende soorten, zoals differentialdruktransmitters (gebruikt om het verschil tussen twee drukten te meten),absolute druktransmitters (gebruikt voor het meten van de absolute druk ten opzichte van het vacuüm), drukmeters (die worden gebruikt om de druk ten opzichte van de atmosferische druk te meten) enzovoort.                                                                                           Het einde

Het apparaat dat de drukwaarde kan detecteren en een signaal op afstand kan geven, wordt gezamenlijk de drukzender genoemd.met een vermogen van meer dan 50 W, maar niet meer dan 150 W,, en deze drukwaarde omzetten in een meetbaar en overdraagbaar elektrisch signaal.   Deze elektrische signalen zijn doorgaans standaard stroom- of spanningssignalen, zoals stroomsignalen van 4-20mA of spanningssignalen van 0-10V/0-5V, om afstandsoverdracht, weergave,registratie of besturing in industriële automatisering, procescontrolesystemen, monitoring- en meetsystemen.   Het kan voldoen aan de vereisten van gecentraliseerde detectie en controle van automatiseringssysteem, en wordt op grote schaal gebruikt in de industriële productie.   Samenstelling van de drukzender:De drukzender bestaat gewoonlijk uit een drukgevoelig element (zoals een spanningsmeter, condensatordiafragma, piezoresistieve chip, enz.) en een signaalverwerkingscircuit. Wanneer het gemeten medium op het drukgevoelige element werkt, veroorzaakt dit een bepaalde fysieke verandering in het element (zoals verandering van weerstand, verandering van capaciteit, verandering van resonante frequentie, enz.),die vervolgens wordt omgezet in een elektrisch signaal. Het signaalverwerkingscircuit is verantwoordelijk voor het versterken, lineariseren en temperatuurschalen van dit elektrische signaal om een stabiele en nauwkeurige drukwaarde te produceren.   Typen druktransmittersDe structuur van de druktransmitter is gevarieerd, volgens het werkingsprincipe zijn er spanningstype, piezoresistief type, capaciteitstype, piezo-elektrisch type,type trillingsfrequentie enzovoortHieronder volgt een korte introductie van verschillende druktransmitters die vaak worden gebruikt. De spanningsmeter-drukzender heeft een groot meetbereik, de gemeten druk kan honderden mpa bereiken en heeft een goede dynamische prestaties,met een vermogen van meer dan 10 W,. Maar er zijn duidelijker temperatuurverschuiving en tijdverschuiving, dit instrument wordt meer gebruikt in de algemene vereisten van dynamische drukdetectie;Een piezoresistieve drukzender wordt vervaardigd volgens het principe van het piezoresistieve effect., waarvan het drukgevoelige element de diffusieresistentie is van de technologie van de geïntegreerde schakelingen op het substraat van het halfgeleidermateriaal.de weerstandswaarde van de diffusieweerstand verandert als gevolg van de verandering van de weerstand.   Spanningsmeterdrukzender
