Schakelaar van het stemvork is de vloeibare niveau een type van de vloeibare schakelaar van de niveaucontrole. De stemvork wordt opgewekt door het kristal om trilling te produceren. Wanneer de stemvork in vloeistof wordt ondergedompeld, verandert de trillingsfrequentie, en de frequentieverandering wordt ontdekt door de elektronische kring en de output een schakelaarwaarde.
Principe:
Het trillingselement (stemvork) trilt bij een bepaalde mechanische resonantiefrequentie onder de aandrijving van piezoelectric keramiek. Piezoceramics wordt mechanisch bevestigd en daarom niet door temperatuurschokken beperkt. Zodra het trillende element in contact met het gemeten middel komt, verandert de trillingsfrequentie. De integrale elektronika ontdekt deze verandering in trillingsfrequentie en vertaalt het in omschakelingsbevelen. De typische toepassingen zijn te vol doen bescherming en preventie van het niets uitvoeren. wegens de eenvoudige en robuuste structuur van dit instrument, wordt de meting nauwelijks beïnvloed door de fysieke en chemische eigenschappen van het gemeten middel. Zelfs als de externe trilling sterk is of het gemeten middel wordt veranderd, zal de meting niet beïnvloed worden.

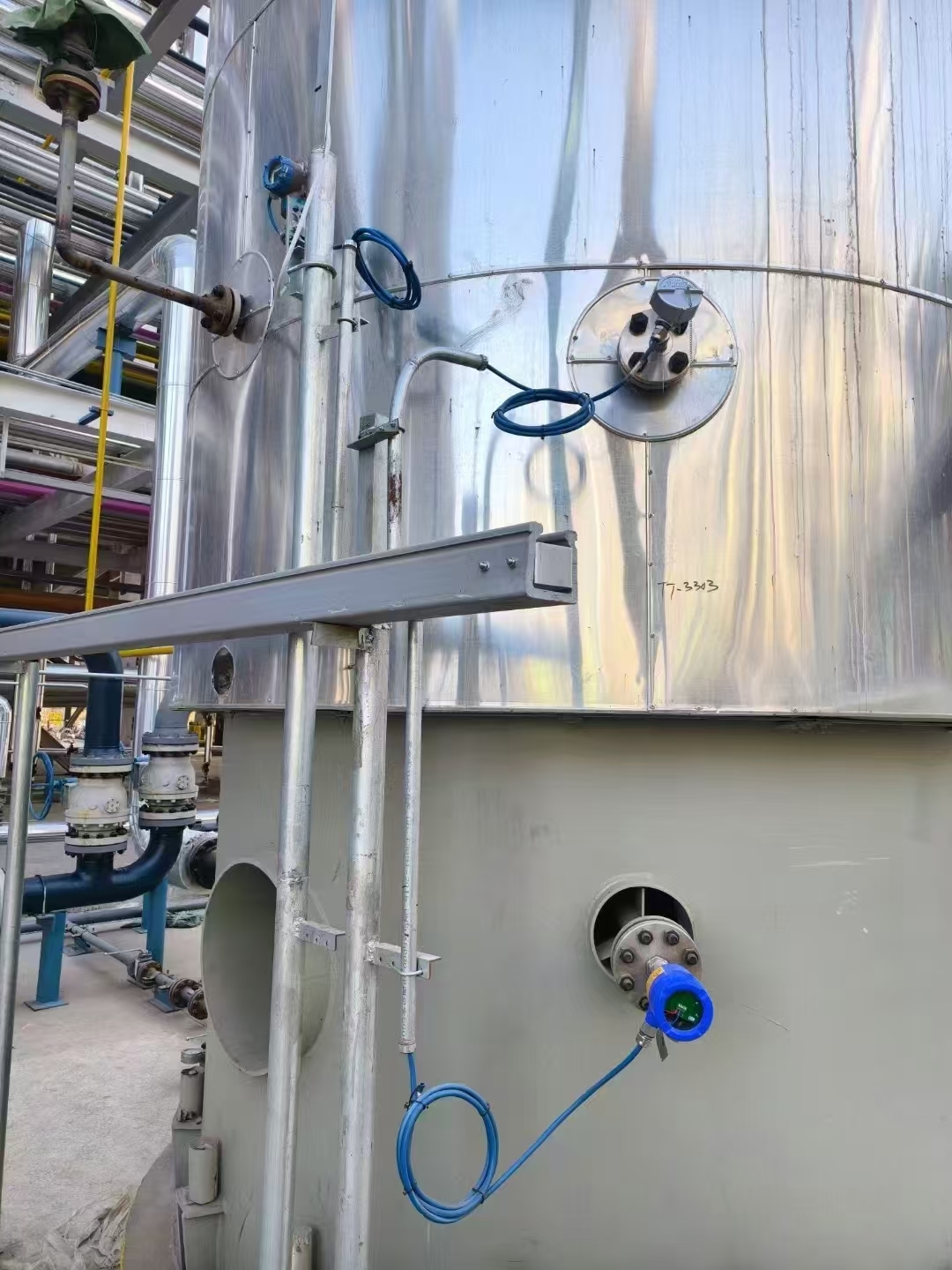

Volgens de verbindingsvorm, kan de schakelaar van het stemvorkniveau worden verdeeld in: flensverbinding en ingepaste verbinding. Het is hoofdzakelijk geïnstalleerd op opslagtanks, containers, en silo's door middel van draden en flenzen, en maatregelen hoge, middelgrote en lage niveaus van stevige poeder of vloeistof, en bereikt het doel van signaalalarm of materiële niveaucontrole door de verandering van trillingsfrequentie.
De schakelaar van het stemvorkniveau is een onontbeerlijk meetinstrument in de tank van de grondstoffenopslag, die pijpleiding en vloeibare container van de fabriek vervoeren. Men kan zeggen dat zolang een hoogst betrouwbare schakelaar van het stemvorkniveau wordt geïnstalleerd, de positie van het vloeibare niveau kan intelligent worden gecontroleerd. In het geval van het redden van heel wat arbeidskrachten en materiaalresourcen, kan het de het werkefficiency van de fabriek zeer verbeteren.
Enige machinetest van de schakelaar van het stemvorkniveau
bedrading:De schakelaar van het stemvorkniveau is over het algemeen samengesteld uit een reeks machtslijnen en een reeks van relais koppelt lijnen terug. Zoals voor het verbinden van normaal open contacten of normaal gesloten contacten, wordt het over het algemeen bepaald door de instrumentenontwerper.Elke schakelaar van het stemvorkniveau is uitgerust met een reeks relaiscontacten, die enig-pool, dubbel-werpen zijn. Het relais wordt slechts gebruikt als schakelaar en kan niet het alarm of ander high-power materiaal direct drijven om te handelen. Alle controlesignalen zijn output van het eindblok bij de bovenkant van de elektronische eenheid. Wanneer het groene licht is, wijst het erop dat het relais normaal werkt, en wanneer het licht weg is, is het relais in een alarmstaat (wanneer de macht weg is of het instrument ontbreekt, is het relais ook in een alarmstaat).
test:Aangezien de stemvork vlakke maat on/off is, is er geen behoefte om te verifiëren of het nauwkeurig is, enkel test of het kan normaal werken. De methode is: nadat de macht wordt aangezet, kunt u de trilling van de stemvork horen, het vorkeind met uw hand raken, en de aan-uit- positie van de multimeter gebruiken om de output van het omschakelingssignaal door de stemvork te meten die aan de aanraking van uw hand beantwoorden.Als het te meten middel een niet-toxisch en onschadelijk vloeistof of een vast lichaam is, kunt u een container aan steekproef gebruiken, dan gebruikt de stok de trillende vork in het middel, het middel in plaats van de hand om, het aan-uit- toestel van de multimeter te knijpen en te gebruiken om de aan-uit- signaaloutput door de stemvork te meten en de aanraking van het middel beantwoordt aan dat.
Geval 1Nuonuo is een uitstekende instrumentenarbeider. Vandaag, ontving ik een bericht om een schakelaar van het stemvorkniveau te herstellen. Men zegt dat dit horloge verkeerd altijd alarmerend is en niet het niveau van de stevige silo kan nauwkeurig ontdekken. Nuonuo rapporteerde aan me: Dit horloge is gezuiverd vaak, is het lichaam van de trillingsvork schoongemaakt en schoongemaakt, en het kan voor een paar dagen worden gebruikt. Na een paar dagen opnieuw ontbrak het, en ik weet niet het hoe te om het te bevestigen.
Gebaseerd op de bovengenoemde beschrijving, maak ik de volgende conclusie:1. Deze schakelaar van het stemvorkniveau wordt gebruikt om vaste deeltjes te meten.2. Nadat het trillende vorklichaam afgeveegde schoon is, kan het in verrichting voor een periode worden gezet.3. Er is heel wat stof in de vast deeltjesilo.

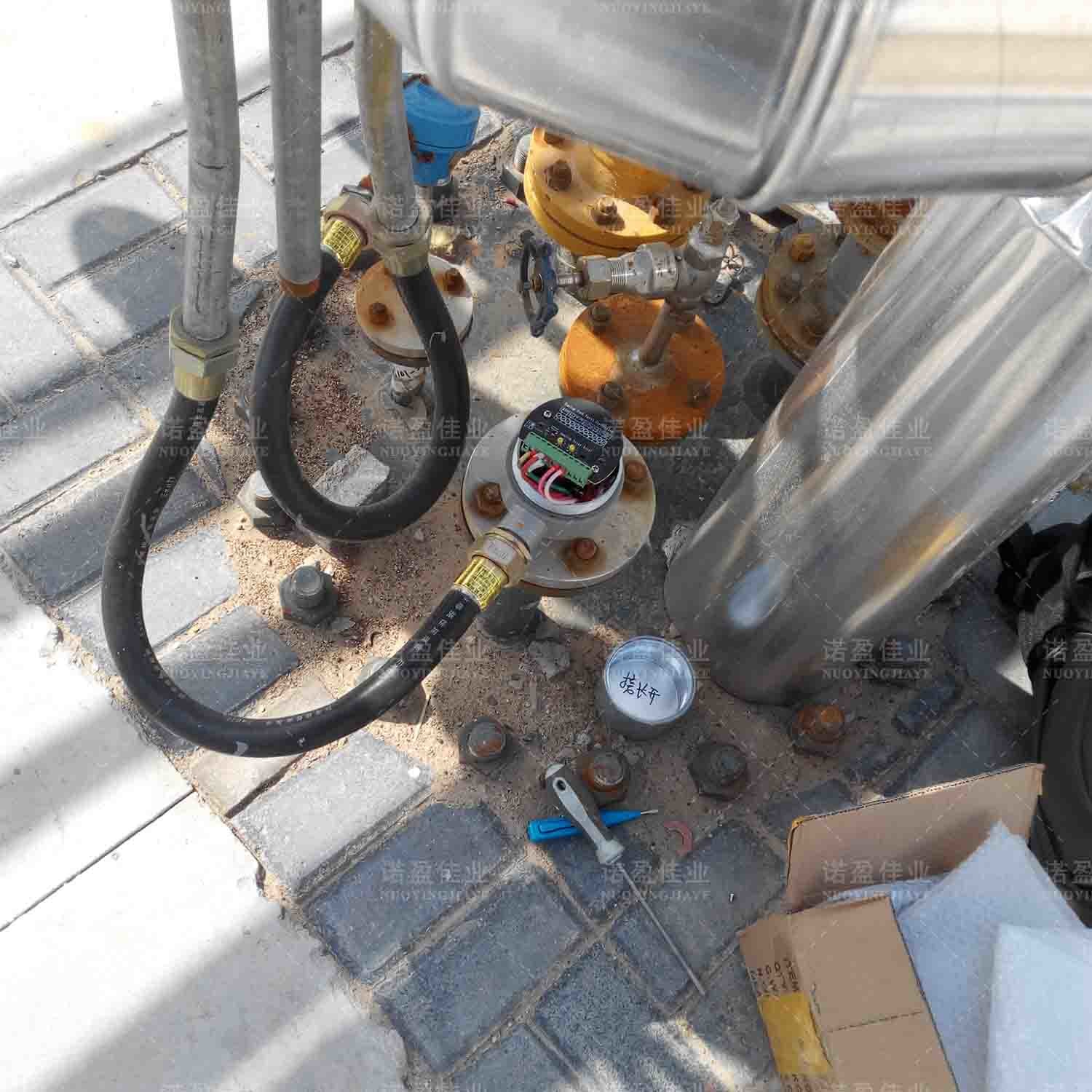

Samenvattend:Nuonuo en ik nam de relevante testhulpmiddelen, beklom de ladder in de positie van de schakelaar van het stemvorkniveau, en testte dat zijn voltage 23.5V was, die binnen de toelaatbare foutenwaaier was. Wanneer het meten van de relaiscontacten, zal het aan en uit voor een tijdje zijn, dat duidelijk inconsistent met het daadwerkelijke materiële niveau is. Na het verwijderen van het trillende vorklichaam met elektriciteit, vond men dat het met een dunne laag van stevig stof werd behandeld. Na het afvegen van het stevige schone stof, en dan het meten van de relaiscontacten, stemt het met de daadwerkelijke situatie overeen.Nochtans, kan het doen dit het probleem van tijdelijk gebruik slechts oplossen, en kan niet waarborgen dat het van problemen permanent vrij zal zijn. Dit is duidelijk toe te schrijven aan het feit dat de metingsnauwkeurigheid te hoog is en het ontdekkende element is te gevoelig.Zo besliste ik aan retune het, vroeg ik Nuonuo om sommige steekproeven te nemen en hen te zetten naast me, terwijl het afwijzing van de gevoeligheid van de schakelaar van het stemvorkniveau, testte ik het in de steekproeven. tot het volledig wordt aangepast aan het materiaal.
Geval 2Één dag Nuonuo vertelde me dat de schakelaar van het stemvorkniveau van de v-307 overblijvende tank van de olieopslag lange tijd was gebroken, en ik had nooit een kans om het te herstellen. Dit keer is er geen materiaal in tank v-307, kunnen wij het voor reparatie of vervanging neer nemen.
samenvattend:Ik kwam aan deze schakelaar van het stemvork vloeibare niveau met Nuonuo met relevante testhulpmiddelen en testte zijn voltage bij 24.5V, die binnen de toelaatbare foutenwaaier is. Het contact van het metende relais is altijd in een losgemaakte staat, die duidelijk inconsistent met het daadwerkelijke materiële niveau is.Nuonuo nam onmiddellijk het horloge, en vond een vuil aan cokes tussen de trillende vorken gelijkaardig, die de vork verhinderden te trillen, en kon niet met hulpmiddelen worden teruggetrokken, zodat kon hij het aan de van het onderhoudsruimte en gebruik slechts stoomhitte nemen het om op te lossen. Nadat de test volledig normaal is, is het terug naar de baan.
Geval 3Nuonuo kwam aan het bureau in de ochtend en vertelde me dat een two-wire schakelaar van het stemvork vloeibare niveau onlangs op de v-208 opslagtank werd geïnstalleerd, en nu behoorlijk werkt het niet. Het zonder commissie die voltage op plaats wordt gemeten is 24V, en het voltage van de op-ladingsmeting is slechts 9.5V.
Samenvattend:Samen met Nuonuo, kwam ik aan deze schakelaar van het stemvork vloeibare niveau met relevante testhulpmiddelen, en nam een multimeter om het voltage, als bovengenoemde Nuonuo te meten. Ik ging naar de kabinetsruimte controleren dat de voeding van deze meter niet van de veiligheidsbarrière, maar van de DCS-systeemmodule is. Na later het bespreken met het ontwerpinstituut, is deze voeding niet geschikt, zodat moet de bouwpartij een van de veiligheidsbarrière en levering macht direct van de veiligheidsbarrière aan deze meter toevoegen.
