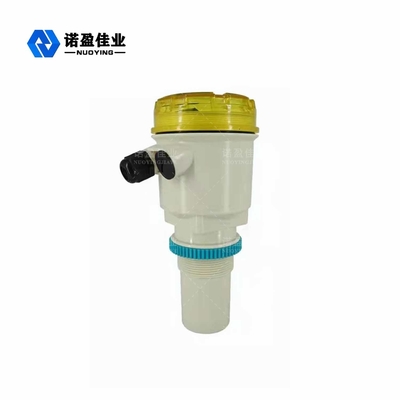

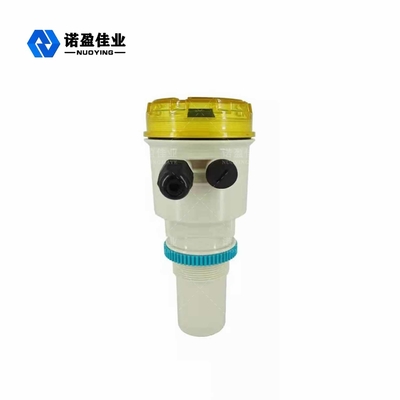

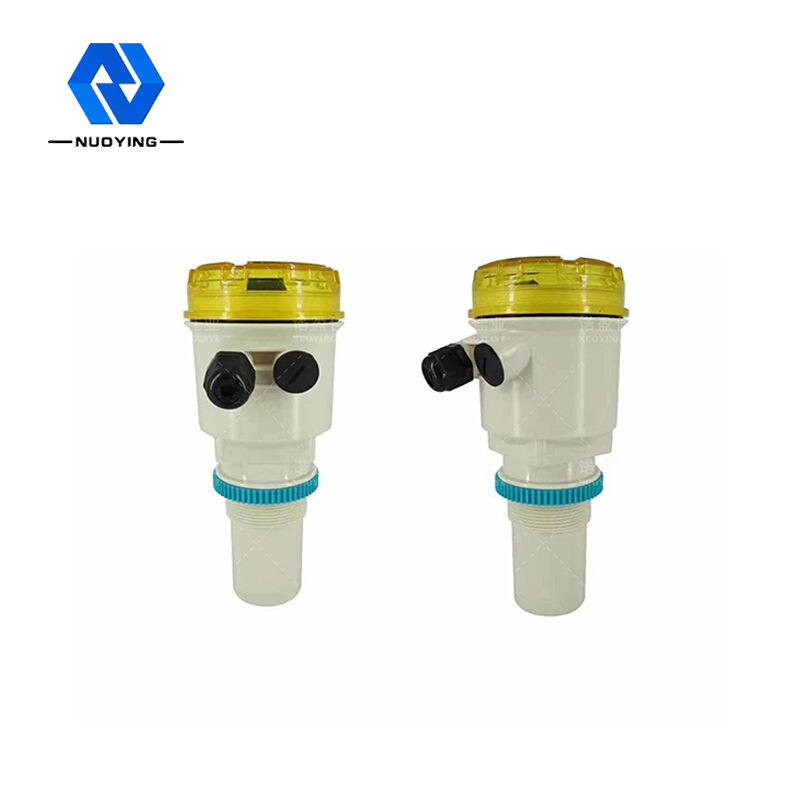

10 van het de Tankniveau van het graad100khz Ultrasone Water de Sensorpp PTFE Sonde

10 van het de Tankniveau van het graad100khz Ultrasone Water de Sensorpp PTFE Sonde

Merknaam:	Nuoying JIAYE
Modelnummer:	Nycsul-503
MOQ:	1
Prijs:	$100 to $1300
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	eindeloos

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

Explosion proof certificate

Typische toepassing:

Vloeistofniveau -meting

Frequentiebereik:

40 kHz, 100 kHz

Sondetype:

Geïntegreerd

Sondemateriaal:

PP/PVC/PTFE / 304 (optioneel)

Meethoek:

10°

Voeding:

24VDC 、 220VAC

Procestemperatuur:

-20~+70℃

Verwerkingsdruk:

Normale druk

Verpakking Details:

30cm×25cm×20cm

Levering vermogen:

eindeloos

Markeren:

100KHz ultrasone het Niveausensor van de Watertank

Ultrasone het Niveausensor PTFE van de Watertank

Ultrasone de waterspiegelzender van PTFE

Productbeschrijving

Niet-contact ultrasone niveautransmitter van PVC-materiaal met intelligente niveaumeting

Ultrasone niveautransmitter

De ultrasone niveaumeter is een digitale niveaumeter die wordt aangestuurd door een microprocessor. Bij de meting van ultrasone pulsen vanuit de sensor (transducer) wordt de geluidsgolf die wordt gereflecteerd door het oppervlak van de vloeistof, door dezelfde sensor ontvangen, omgezet in elektrische signalen via de piëzo-elektrische kristallen. De tijd tussen het verzenden en ontvangen van de geluidsgolf wordt gebruikt om de afstand van de sensor tot het te meten vloeistofoppervlak te berekenen. Vanwege het gebruik van niet-contactmeting is het te meten medium vrijwel onbeperkt en kan het breed worden toegepast in diverse vloeistof- en vaste materiaalhoogtemetingen.

Afstand [m] = tijd × geluidssnelheid /2 [m]

De temperatuurcompensatieformule voor de geluidssnelheid is: omgevingsgeluidssnelheid = 331,5 + 0,6× temperatuur

Ultrasone niveautransmitter Technische parameter

Typische toepassing	Vloeistofniveaumeting
Frequentiebereik	40KHz220VAC100KHz
Type sonde	Geïntegreerd
Materiaal sonde	PP/PVC/PTFE/304 (optioneel)Meetbereik
0	～+70Meetnauwkeurigheid
＜	20m)＜20m)Meethoek
10°	Voeding
24VDC	,220VACProces temperatuur
-20	～+70℃Procesdruk
Normale druk	Procesaansluiting
Schroefdraad, Flens, Beugelmontage (optioneel)	Signaaluitgang
4...20mA/HART/RS485...	Weergavemodus
Vloeistofniveau, afstand (lege hoogte)	Instelling uitgang
Instelling bovengrens, instelling ondergrens	Display
LC D	Materiaal behuizing
Polypropyleen/Aluminium	Beschermingsklasse
IP65, IP67	Explosieveiligheidsklasse
Exia	ⅡCT6 GaUltrasone niveautransmitter

MeetprincipeHet werkingsprincipe van de ultrasone niveaumeter is dat de ultrasone transducer (sonde) een hoogfrequente geluidspuls uitzendt wanneer deze het niveau van het te meten object (materiaal) raakt. Het oppervlak reflecteert de puls en stuurt deze terug als een echo die door de transducer wordt ontvangen en omgezet in een elektrisch signaal. De voortplantingstijd van de geluidsgolven is evenredig met de afstand tot het oppervlak van het object. De relatie tussen de akoestische transmissieafstand S, de geluidssnelheid C en de geluidstransmissietijd T kan worden uitgedrukt met de formule: S=C×T/2.

Aangezien de uitgezonden ultrasone puls een bepaalde breedte heeft, overlapt de gereflecteerde golf met de uitgezonden golf in een klein gebied dicht bij de transducer. Daarom kan de afstands waarde niet worden herkend en gemeten. Dit gebied wordt de dode zone van de meting genoemd. De grootte van de dode zone is gerelateerd aan het type ultrasone niveaumeter.

Het sonde-gedeelte zendt ultrasone golven uit. Wanneer ultrasone golven een groter verschil in luchtdichtheid tegenkomen dan het medium, worden ze gereflecteerd. De gereflecteerde golf wordt ontvangen door het sonde-gedeelte. De afstand van de sonde tot het vloeistof- (object)oppervlak is evenredig met de ultrasone tijd:

※ Opmerking: het product kan worden aangepast aan de specifieke eisen van de gebruiker!
