Productdetails:
|
| Het meten van waaier: | 010m | Frequentiegebied: | 40KHz、 100KHz |
|---|---|---|---|
| Explosie -explosie-proofgrade: | ExiaCT6Ⅱ GA | Beschermingsklasse: | IP65, IP67 |
| Vertoning: | LCD | Plaatsende output: | Bovengrens die, ondergrens het plaatsen plaatsen |
| Weergavemodus: | Vloeibaar niveau, afstand (lege hoogte) | Procestemperatuur: | -20~+70℃ |
| Hoog licht: | IP65 Ultrasone niveautransducer,Ultrasone niveautransducer Intellectualisatie,IP65 ultrasone olietankniveausensor |
||

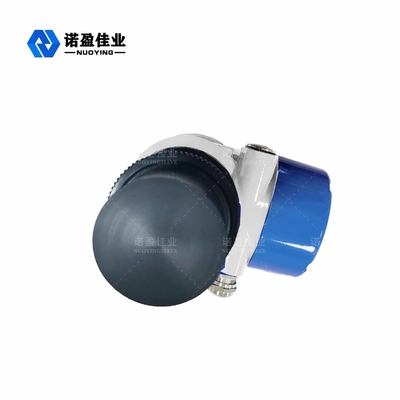

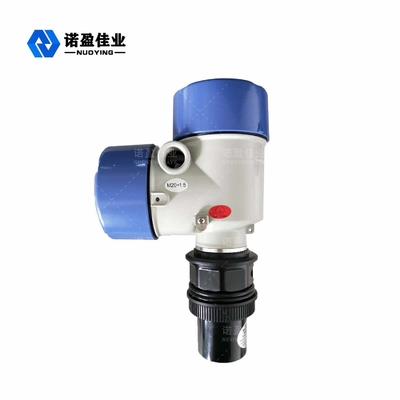

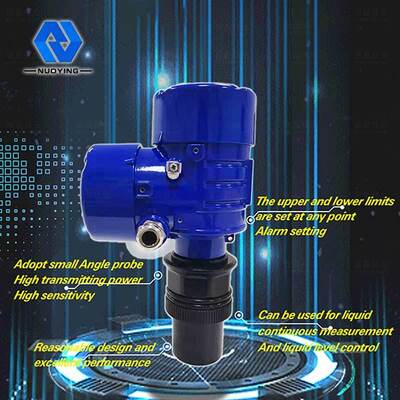

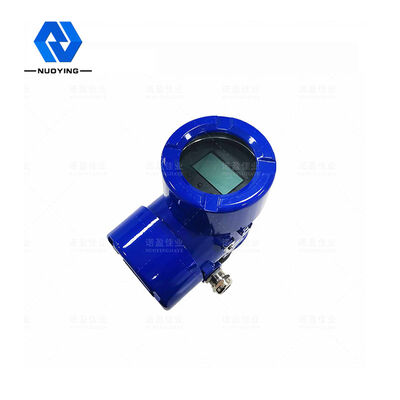

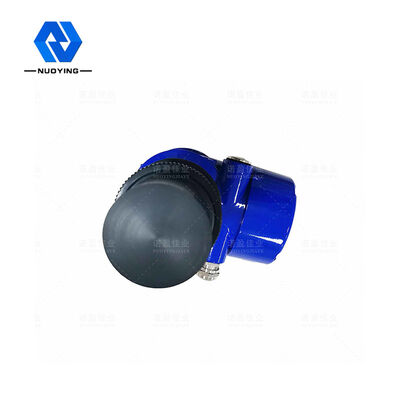

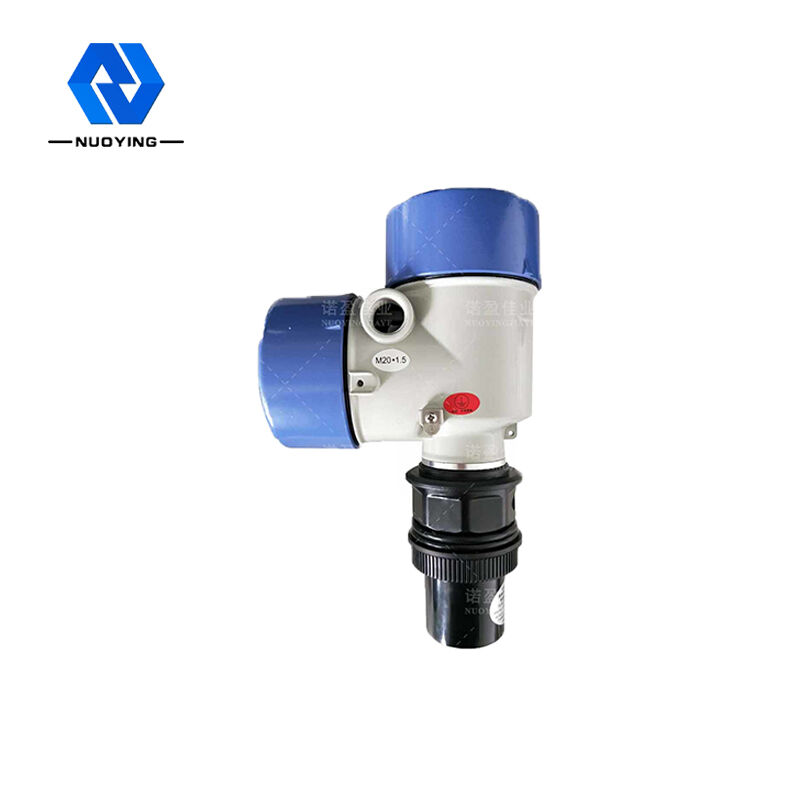

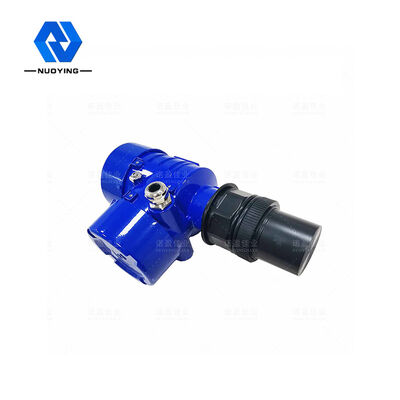

Ultrasone niveauzender
Ultrasone niveaumeter is een digitale niveaumeter die wordt bestuurd door een microprocessor.Bij het meten van ultrasone puls gemaakt door een sensor (transducer), worden geluidsgolven na de reflectie van het vloeistofoppervlak door dezelfde sensor ontvangen, door piëzo-elektrisch kristal omgezet in elektrische signalen en door geluidsgolven tussen zend- en ontvangsttijd om de sensor te berekenen aan de gemeten afstand op het oppervlak van de vloeistof.Door het gebruik van contactloze meting is het gemeten medium bijna onbeperkt en kan het op grote schaal worden gebruikt in een verscheidenheid aan hoogtemetingen van vloeibare en vaste materialen.
Ultrasone niveauzenderTechnische parameter
| Typische applicatie | Vloeistofniveaumeting |
| Frequentiebereik | 40 KHz,100KHz |
| Sondetype: | Geïntegreerd |
| Sondemateriaal | PP/PVC/PTFE/304 (optioneel)) |
| Meetbereik | 0~20m |
| Meetnauwkeurigheid | <0,25% (Bereik)<20m) |
| Meethoek | 10° |
| Stroomvoorziening | 24VDC,220VAC |
| Procestemperatuur: | (-20-70) |
| Procesdruk | Normale druk |
| Procesverbinding | Schroefdraad, flens, beugelmontage (optioneel) |
| Signaaluitgang: | 4...20mA/HART/RS485... |
| Weergavemodus: | Vloeistofniveau, afstand (lege hoogte) |
| Uitgang instellen: | Bovengrens instelling, ondergrens instelling: |
| Weergave | LCD |
| Shell materiaal | Polypropyleen/Aluminium |
| Beschermingsklasse | IP65,IP67 |
| Explosieveilige kwaliteit | ExiaⅡCT6 Ga |
Let op: maatwerk op aanvraag
Ultrasone niveauzenderInstallatieprincipe:
Bij het installeren van de ultrasone niveaumeter moet rekening worden gehouden met de dode hoek van de ultrasone niveaumeter.Wanneer het vloeistofniveau in het blinde gebied is, kan de ultrasone niveaumeter het vloeistofniveau niet meten, dus bij het bepalen van het bereik van de ultrasone niveaumeter moet een marge van 50 cm worden gereserveerd, installatie, de sonde moet ongeveer 50 cm hoger zijn dan het hoogste niveau .Op deze manier kunnen we zorgen voor een nauwkeurige bewaking van het vloeistofniveau en de veiligheid van de ultrasone niveaumeter.
Bij daadwerkelijk gebruik was de niveaumeter door een onjuiste installatie volledig ondergedompeld in water, wat resulteerde in volledige schade aan de niveaumeter, dus het is noodzakelijk om de hoogste niveauwaarde van de gemeten vloeistof in overweging te nemen.
Bij de installatie van machines moet aandacht worden besteed aan: wanneer de installatie loodrecht op het testoppervlak moet staan, vermijd dan gebruikt voor het meten van de schuimeigenschappen van objecten, vermijd installatie op afstand meetoppervlak afstand is minder dan de blinde gebiedsafstand (dode hoek: elk product zal hebben een standaard, samen met het product), moet een straal worden overwogen om te voorkomen dat blokkerend materiaal niet voldoet aan de irrigatie en de tankwand, detectie van stortgoederen moet de positie van de sonde aanpassen, de meetfout verminderen.
