Productdetails:
|
Drukwaaier: | -700kpa~700kpa | Outputsignaal: | 4-20mA/HART/RS485/0-5V |
---|---|---|---|
Leveringsmacht: | 9-36VDC | Het type van draadverbinding: | 1/2 of 1/4npt |
Nauwkeurigheid: | ±0.25% (Typische) ±0.5% (Max.) | Middelgrote Temperatuur: | -40 ~ 85 ℃ |
Materiaal: | 316SS | Garantie: | één jaar |
Hoog licht: | 5v Druksensorzender,HART-drukzender 700kpa,700kpa Smart DP-zender |

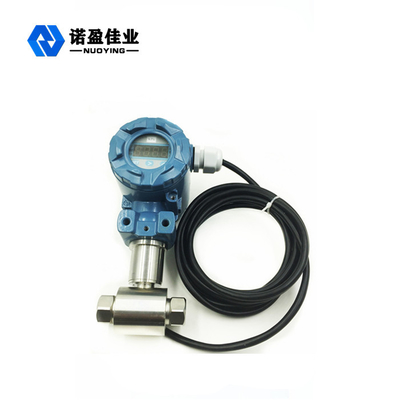

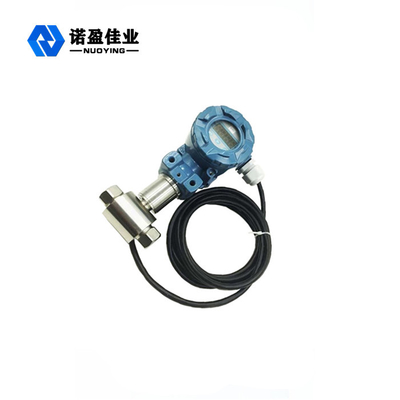

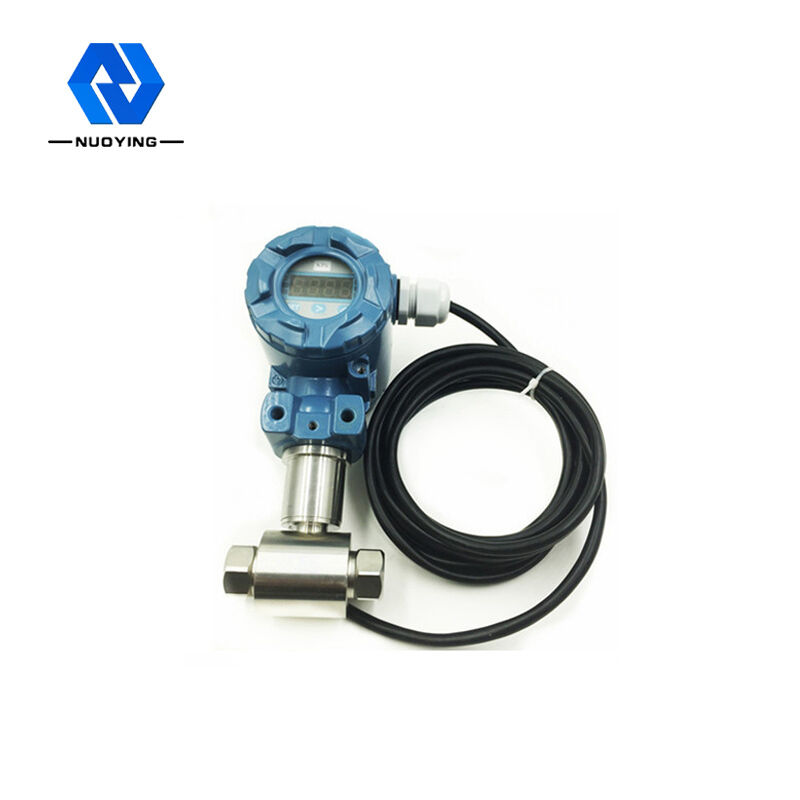

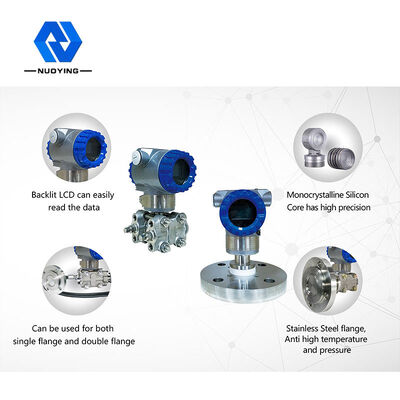

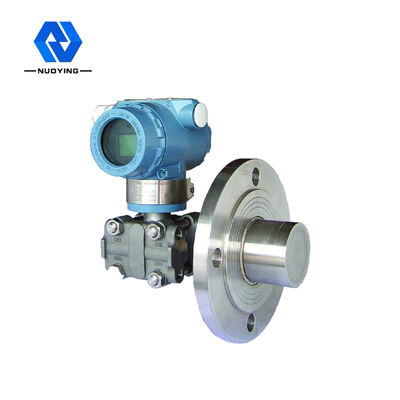

0-5v slimme differentiële druktransmitter voor drukomvormer
0-5v slimme differentiële druktransmitter voor drukomvormer Beschrijving:
0-5v slimme differentiële druktransmitter voor druktransducer is een typische zelfbalancerende instrumentatie, die het werkingsprincipe van negatieve feedback gebruikt om de componenten van materialen, verwerking en andere ongunstige factoren te overwinnen.
Zoals de naam al aangeeft, is de gemeten verschildrukzender het resultaat is het drukverschil, dat wil zeggen P = ρg h.Omdat de tank echter vaak cilindrisch is, is het gebied S van de doorsnedecirkel constant.Dan is de zwaartekracht G = P · S = ρg h · S, S constant en is G evenredig met P. Dat wil zeggen, zolang de P-waarde nauwkeurig wordt gedetecteerd, is deze evenredig met de hoogte Δh.Wanneer de temperatuur verandert, wordt de gedetecteerde druk altijd gehandhaafd, hoewel het olievolume uitzet of krimpt, en het werkelijke vloeistofniveau stijgt of daalt.Als u het werkelijke niveau moet weergeven, kunt u ook mediatemperatuurcompensatie invoeren die moet worden opgelost.
0-5v slimme differentiële druktransmitter voor drukomvormer Specificatie:
Meetmedium: vloeistof of gas
Drukmodus: drukverschil
Uitgangssignaal: 4-20mA, RS485, 0-5V, 0-10V, 1-5V
Voeding: 12-36VDC
Arbeidsvoorwaarden
Medium temperatuur: -40 ~ 85 ℃
Omgevingstemperatuur: -40 ~ 85 ℃
Vochtigheid: 0% ~ 95%
Meetbereik: | Differentiële druk: 0~1Kpa, 6Kpa, 40Kpa, 200Kpa......2Mpa, 8Mpa |
Maatdruk: 0 ~ 40Mpa | |
Absolute druk | 0~40Mpa |
Rantsoen afwijzen | 40:1 |
Sollicitatie | Verschillende druk, manometerdruk, absolute druk |
Nauwkeurigheid | ± 0,1, 0,3, 0,5% van span |
Procesvloeistof | Vloeistof, gas, damp |
Temperatuurafwijking | Nul drift: 0,5% FS/50℃ |
Spanwijdteafwijking: 0,7% FS/50℃ | |
Stabiliteit | ± 0,1%/jaar |
Werktemperatuur | -40℃ ~ 100℃ |
Omgevingstemperatuur | -40℃ ~ 85℃ |
Bewaar temperatuur | -40℃ ~ 100℃ |
Stroomvoorziening | 9~45V gelijkstroom |
Uitgang: | 4~20mA 2 draden Hart-protocol |
Maximale druk | 40Mpa |
Reactietijd | 200ms |
Vochtigheidsgrenzen | 0 tot 100% relatieve vochtigheid |
Tijd aanzetten | 2 seconden met minimale demping |
Weergave | LCD-LED |
Elektrische verbindingen | 1/4" Npt (M20 leidingschroefdraad) |
Temperatuureffect | ± 0,18% van spanwijdte per 200C |
Procesverbinding | 1/4-18Npt |
Flens | SS304 SS316 |
Membranen | SS316L / Hastelloy B / Hastelloy C / Monel / Tantaal |
Bevochtigde O-ringen | Buna N/Viton/PTFE |
Bouten & Moeren | Koolstofstaal / SS316 |
Montagebeugel | Koolstofstaal/SS304 of SS316 |
Naam/labelplaatje | SS304 / SS316 |
Coverter Behuizing | Lage koperen gegoten aluminiumlegering met polyurethaan |
Vloeistof vullen | Siliconen / fluorolie |
Behuizing Bescherming | IP67 |
Explosieveilig | Exd II BT4 Exia II CT6 |
Procesverbinding | Flens, direct, zijmontage, membraan, wisselplaattype |
0-5v slimme differentiële druktransmitter voor drukomvormer Kenmerken:
1.Compatibel met 316LSS, niet-corrosieve gassen en vloeistoffen;
2. Winddruk en stroomsnelheid in het industrieproces;
3. Meetdruk van pijpleiding en vuurpot;
4. Petroleumindustrie, chemische industrie;
5. Meteorologische monitoring:
0-5v slimme differentiële druktransmitter voor drukomvormertoepassing:
0-5v compacte verschildruktransmitter voor vloeistof-, gasverschildrukmeting.
