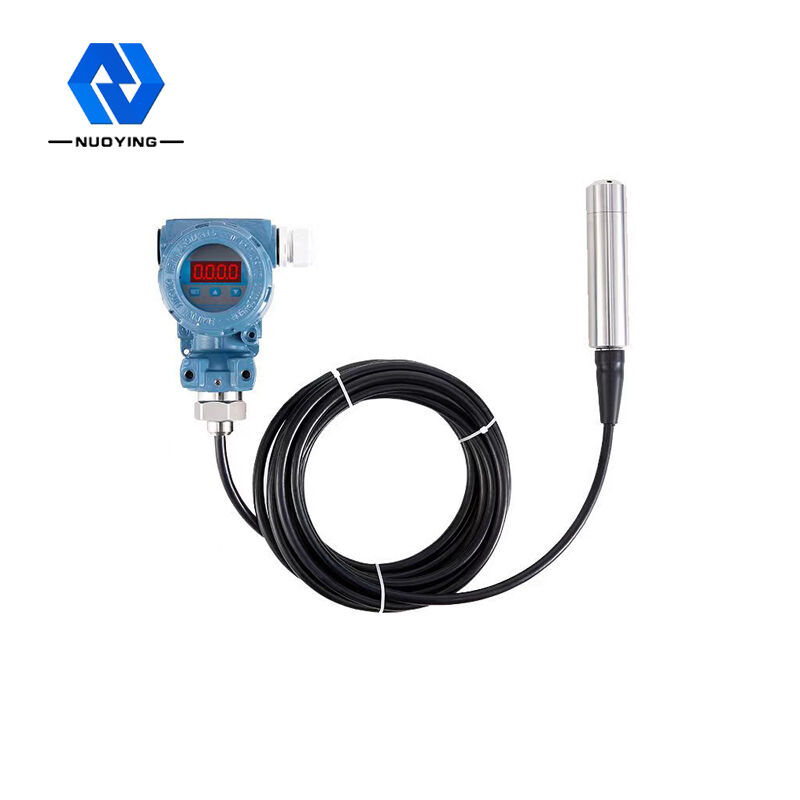

Digitale druksensorzender Roestvrijstalen LCD-display

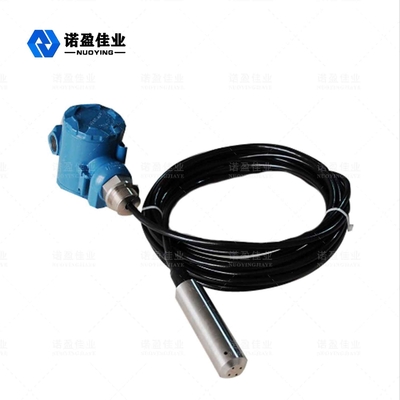

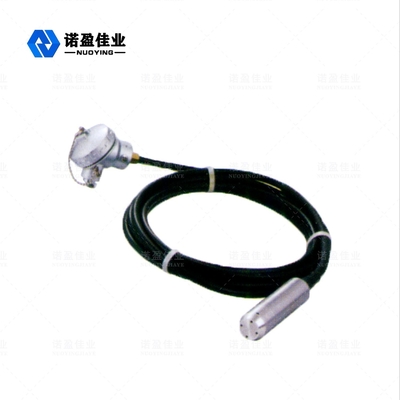

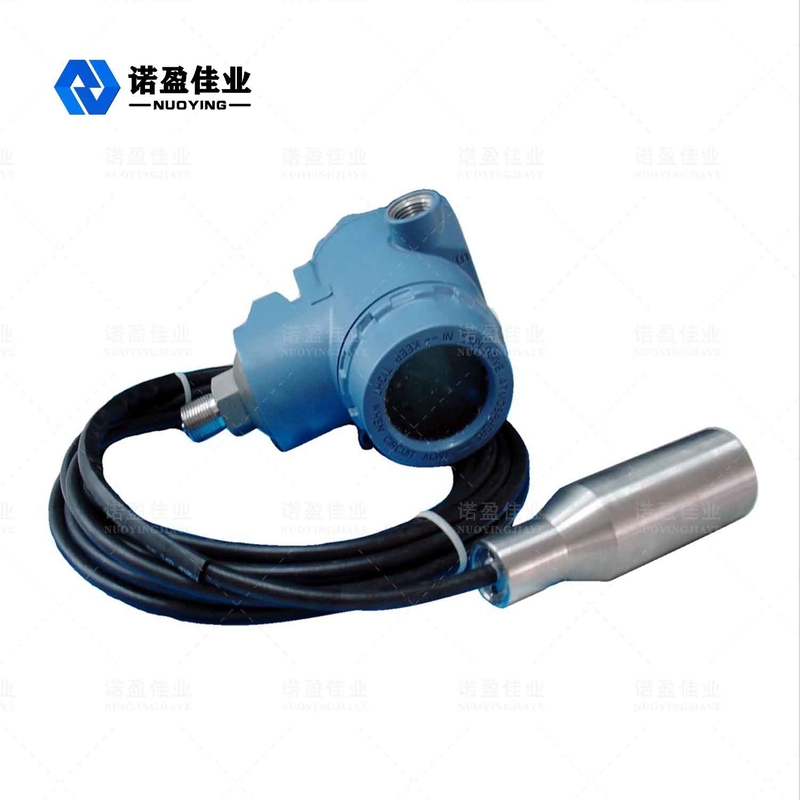

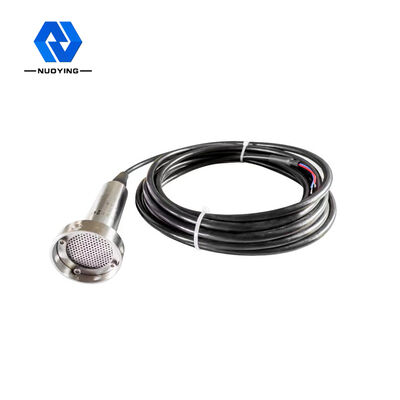

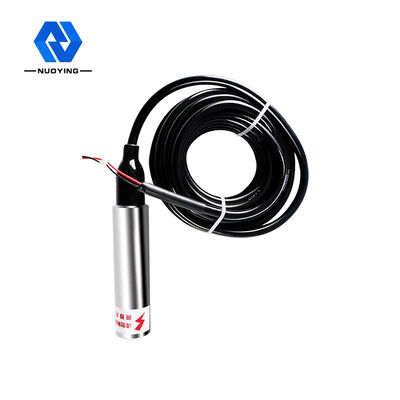

NH93420 Vloeistofniveauzender Druksensorzender

De vloeistofniveautransmitter uit de NH93420-serie is een volledig roestvrijstalen ontwerp, een volledig afgedicht duikinstrument voor piëzoresistieve vloeistofniveaumeting in vaste toestand.De hoge stabiliteit, hoge betrouwbaarheid piëzoresistieve druksensor, zeer nauwkeurige intelligente zenderverwerkingsschakeling, precisie digitale temperatuurcompensatietechnologie en niet-lineaire correctietechnologie worden in dit product gebruikt.Het vloeistofniveausignaal van de gemeten vloeistof wordt omgezet in een standaard elektrische signaaluitgang.Waterdichte kabel en omhulsel afgedichte verbinding, buis in de kabel, kan lange tijd in vloeistof worden gebruikt.De geïntegreerde structuur en de gestandaardiseerde signaaluitgang bieden gemak voor gebruik in het veld en automatische besturing..Het product is klein van formaat, licht van gewicht, eenvoudig te installeren en gebruiksvriendelijk.Het is geschikt voor het meten en regelen van vloeistofniveaus op het gebied van aardolie, chemische industrie, elektriciteitscentrales, stedelijke watervoorziening en exploratie van watertemperaturen.

NH93420 VloeistofniveauzenderTechnische parameter

ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

NH93420 Vloeistofniveauzender Bediening Beginsel

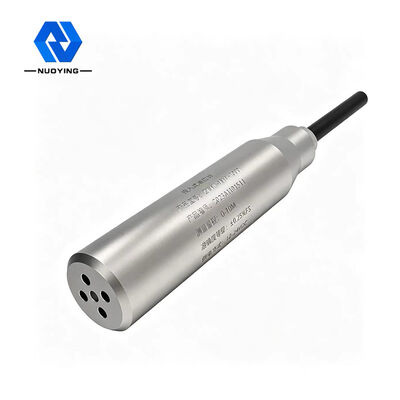

De vloeistofniveautransmitter bestaat uit een speciale gasgeleidingskabel ingebouwd in een capillaire slang, een compressieverbinding en een sonde.De sonde van de niveaumeter is gemaakt van een roestvrijstalen kern met een membraan aan de onderkant en een plastic omhulsel met gaten.De vloeistofniveaumeting is eigenlijk het verschil tussen de hydrostatische druk op de sondekop en de werkelijke atmosferische druk, en vervolgens zetten de keramische sensor (bevestigd aan de roestvrijstalen film) en de elektronische component het drukverschil om in het 4-20mA-uitgangssignaal .
Wanneer de hydrostatische vloeistofniveautransmitter in een bepaalde diepte van de gemeten vloeistof wordt geplaatst, is de drukformule van de sensor als volgt: PA= p・g・h+Po om de vloeistofniveauformule te verkrijgen:h = PA-Po/ p *G.
Tegelijkertijd wordt de vloeistofdruk in de positieve drukkamer van de sensor geïntroduceerd door het gasgeleidingsroestvrij staal, en vervolgens wordt de atmosferische druk op het vloeistofoppervlak verbonden met de negatieve drukkamer van de sensor, om tegen te gaan de Po, op de achterkant van de sensor en maak de gemeten druk van de sensor PA-Po= p・g・h.
Als de dichtheid van de vloeistof uniform is, is het statische drukverschil evenredig met de hoogte van het vloeistofniveau.

NH93420 Vloeistofniveauzender Ontwerpkenmerken

• Goede stabiliteit en hoge precisie.
• De structuur is voortreffelijk en kan direct worden gebruikt om het vloeistofniveau in het gemeten medium te meten. Het is vrij gemakkelijk te installeren en te gebruiken.
• Solide structuur, onbeweeglijke componenten, hoge betrouwbaarheid, lange levensduur van water, olie tot pasta met hoge viscositeit kan met hoge nauwkeurigheid worden gemeten, niet beïnvloed door de schuimvorming, afzetting en elektrische eigenschappen van het te testen medium.
• Breed scala aan temperatuurcompensatie.
• Met polariteitsbescherming van de omvormer en overbelastingsstroombeperkende bescherming, bliksembeveiliging, bescherming tegen radiofrequentie-interferentie.
