Anticorrosieve vloeistofniveaudrukzender RS485 0-170m kabel

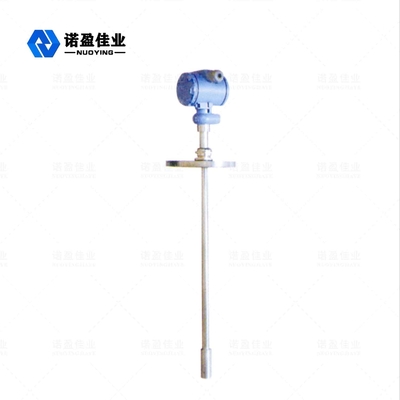

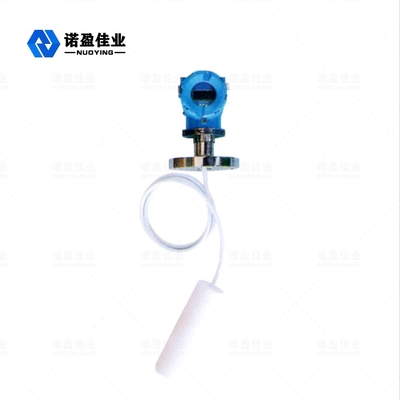

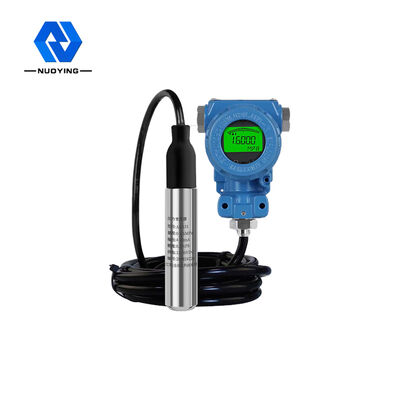

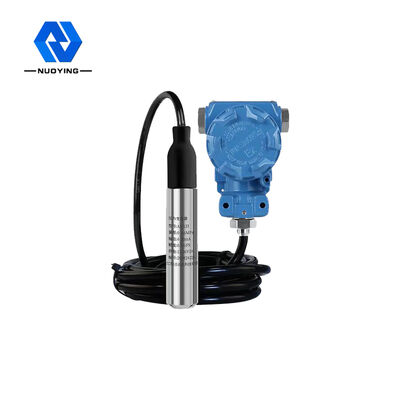

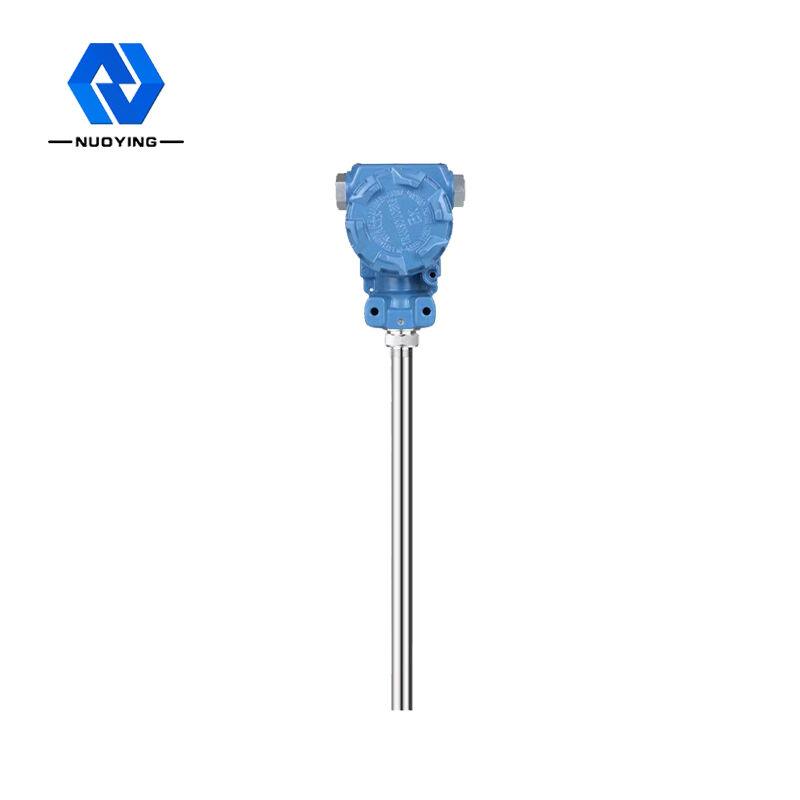

NH93420 Anticorrosief type Vloeistofniveauzender Druksensorzender

De vloeistofniveautransmitter uit de NH93420-serie is een volledig roestvrijstalen ontwerp, volledig afgedicht duiken solid-state piëzoresistief vloeistofniveaumeetinstrument. In dit product worden de hoge stabiliteit, de hoge betrouwbaarheid van de piëzoresistieve druksensor, het uiterst nauwkeurige intelligente zenderverwerkingscircuit, de nauwkeurige digitale temperatuurcompensatietechnologie en de niet-lineaire correctietechnologie gebruikt. Het vloeistofniveausignaal van de gemeten vloeistof wordt omgezet in een standaard elektrisch uitgangssignaal. Waterdichte kabel en schaal afgedichte verbinding, pijp in de kabel, kan lange tijd in vloeistof worden gebruikt. De geïntegreerde structuur en gestandaardiseerde signaaluitvoer bieden gemak voor gebruik in het veld en automatische bediening. . Het product is klein van formaat, licht van gewicht, eenvoudig te installeren en gemakkelijk te gebruiken. Het is geschikt voor het meten en regelen van vloeistofniveaus op het gebied van aardolie, chemische industrie, energiecentrales, stedelijke watervoorziening en onderzoek van de watertemperatuur.

NH93420 VloeistofniveauzenderTechnische parameter

※ Opmerking:Productenkan zijnaangepast volgensnaar despecifieke eisenvangebruikers!

NH93420 Vloeistofniveauzender Operationeel Beginsel

De vloeistofniveautransmitter bestaat uit een speciale gasgeleidingskabel ingebouwd in een capillaire slang, een knelkoppeling en een sonde. De sonde van de niveaumeter is opgebouwd uit een roestvrijstalen kern met een membraan aan de onderkant en een kunststof omhulsel met gaten. De vloeistofniveaumeting is eigenlijk het verschil tussen de hydrostatische druk op de sondekop en de werkelijke atmosferische druk, waarna de keramische sensor (bevestigd aan de roestvrijstalen film) en de elektronische component het drukverschil omzetten in het 4-20 mA-uitgangssignaal.
Wanneer de hydrostatische vloeistofniveauzender op een bepaalde diepte van de gemeten vloeistof wordt geplaatst, is de drukformule van de sensor als volgt: PA= p・g・h+Po om de vloeistofniveauformule te verkrijgen:h = PA- Po/ p*g.
Tegelijkertijd wordt de vloeistofdruk via het gasgeleidingsroestvrij staal in de positieve drukkamer van de sensor geïntroduceerd en vervolgens wordt de atmosferische druk op het vloeistofoppervlak verbonden met de negatieve drukkamer van de sensor, om de Po op de achterkant van de sensor tegen te gaan en de gemeten druk van de sensor PA-Po = p・g・h te maken.
Als de dichtheid van de vloeistof uniform is, is het statische drukverschil evenredig met de hoogte van het vloeistofniveau.

NH93420 Vloeistofniveauzender Installatievereisten

• Bij het meten van het statische vloeistofniveau in een open container staat de vloeistofniveauzender loodrecht op de bodem van de container en is de kabel die de zender en de aansluitdoos verbindt, bevestigd aan de opening van de container.
• Wanneer het waterniveau in stromend water wordt gemeten, wordt een buis met een diameter van 45 mm in het water gestoken en worden op verschillende hoogtes aan de andere kant van de stromingsrichting van de buis een aantal gaten met een diameter van 5 mm gemaakt. Het water komt de buis binnen en fixeert de kabelleiding en de aansluitdoos bij de uitlaat van de buis.
