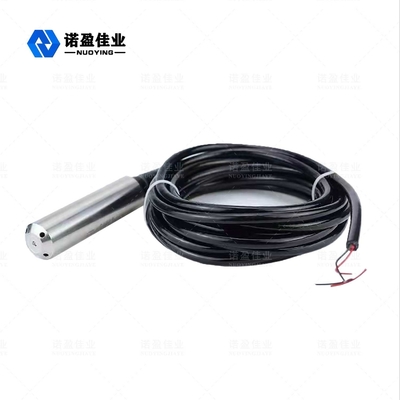

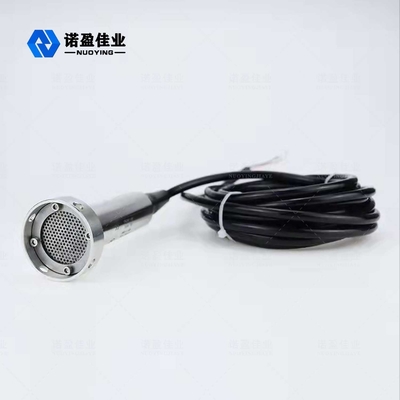

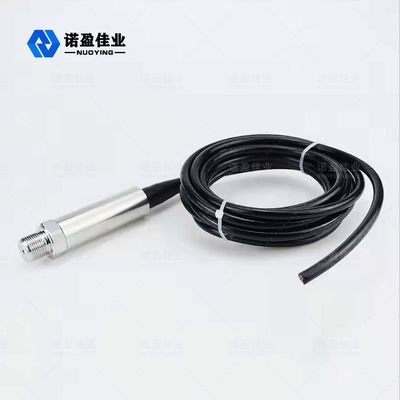

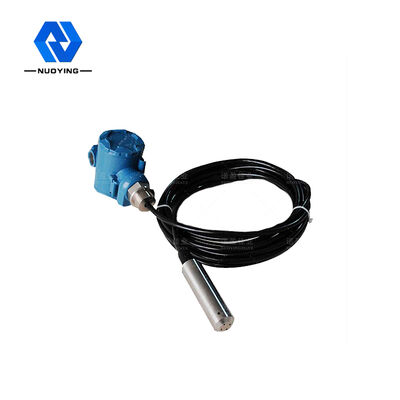

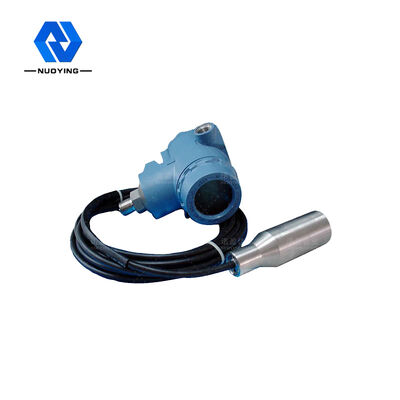

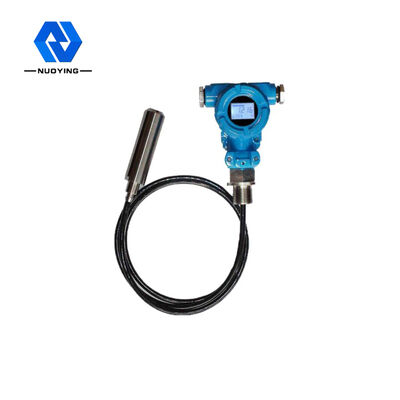

Inputtype de Omvormers HART Ceramic Diaphragm van de Waterspiegeldruk

NH93420 Vloeistofniveauzender Druksensorzender

NH93420-serie vloeistofniveautransmitter is de uitbreiding en ontwikkeling van druktransmittertechnologie, volgens het principe van een lineaire relatie tussen de druk die wordt gegenereerd door verschillende soortelijk gewicht van vloeistof op verschillende hoogten, om nauwkeurige meting en overdracht van water-, olie- en pastavolume te bereiken, vloeistof lengte, gewicht.

NH93420 VloeistofniveauzenderTechnische parameter

ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!

NH93420 Vloeistofniveauzender Bediening Beginsel

De vloeistofniveautransmitter bestaat uit een speciale gasgeleidingskabel ingebouwd in een capillaire slang, een compressieverbinding en een sonde.De sonde van de niveaumeter is gemaakt van een roestvrijstalen kern met een membraan aan de onderkant en een plastic omhulsel met gaten.De vloeistofniveaumeting is eigenlijk het verschil tussen de hydrostatische druk op de sondekop en de werkelijke atmosferische druk, en vervolgens zetten de keramische sensor (bevestigd aan de roestvrijstalen film) en de elektronische component het drukverschil om in het 4-20mA-uitgangssignaal .
Wanneer de hydrostatische vloeistofniveautransmitter in een bepaalde diepte van de gemeten vloeistof wordt geplaatst, is de drukformule van de sensor als volgt: PA= p・g・h+Po om de vloeistofniveauformule te verkrijgen:h = PA-Po/ p *G.
Tegelijkertijd wordt de vloeistofdruk in de positieve drukkamer van de sensor geïntroduceerd door het gasgeleidingsroestvrij staal, en vervolgens wordt de atmosferische druk op het vloeistofoppervlak verbonden met de negatieve drukkamer van de sensor, om tegen te gaan de Po, op de achterkant van de sensor en maak de gemeten druk van de sensor PA-Po= p・g・h.
Als de dichtheid van de vloeistof uniform is, is het statische drukverschil evenredig met de hoogte van het vloeistofniveau.

NH93420 Vloeistofniveauzender Ontwerpkenmerken

• Eenvoudige installatie, gemakkelijk te gebruiken, sterke uitwisselbaarheid.
• Geschikt voor het meten van vloeistofniveau en interface van vloeibaar medium in container.Naast de veldindicatie, kan deze ook worden uitgerust met een externe zender, alarmschakelaar, volledige detectiefunctie.
• Nieuwe indicatie, intuïtief lezen, opvallend, observeren van de richting van de indicator kan worden aangepast aan de behoeften van de gebruiker.
• Groot meetbereik, niet beperkt door de hoogte van de opslagtank.
• Het indicatiemechanisme is volledig geïsoleerd van het geteste medium, met goede afdichtingsprestaties, hoge betrouwbaarheid en veilige werking.
• Eenvoudige structuur, eenvoudige installatie, eenvoudig onderhoud, corrosiebestendigheid, geen voeding, explosieveilig.
• Sensorgevoeligheid van hoge kwaliteit, snelle reactiesnelheid, weerspiegelen nauwkeurig de stroom of statische vloeistofniveaus van subtiele veranderingen, hoge meetnauwkeurigheid.
• Met intrinsiek veilig explosieveilig en isolatie explosiebestendig vermogen, kan op verschillende gevaarlijke plaatsen worden gebruikt.
• Het antiblokkeerontwerp kan de meting van het vloeistofniveau in het pastamedium realiseren.
• Het is erg handig om ter plaatse af te lezen met drie soorten indicatorkoppen: 100% schaalverdeling, LED en LCD.
• 4-20mA DC tweedraads signaaloverdracht, sterk anti-interferentievermogen, lange transmissieafstand.
• Fijne unieke nul, volledig bereik, niet-lineaire compensatie, om ervoor te zorgen dat het instrument binnen het bereik van de bedrijfsomstandigheden van precisie, stabiliteit op lange termijn valt.
• Druksensor detecteert direct de druk van het vloeistofniveau, niet beïnvloed door borrelende media, afzetting.

​
