Productdetails:
|
| Beschermingsklasse: | IP65, IP67 | Vertoning: | LCD |
|---|---|---|---|
| Signaaloutput: | 4… 20mA/HART/RS485… | Weergavemodus: | Vloeibaar niveau, afstand (lege hoogte) |
| Voeding: | 24VDC、 220VAC | Schakelaarmateriaal: | (Facultatief) PP/PVC/PTFE/304 |
| Drukwaaier: | Normale druk | Output: | 4-20mA (facultatief) Hert RS485 |
| Hoog licht: | SS304 ultrasone niveauzender,220VAC vloeistofniveauzender,220VAC ultrasone watertank niveaumeter; |
||

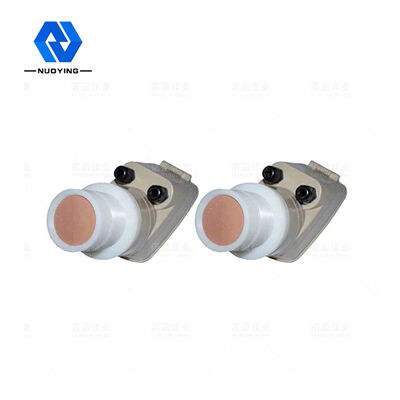

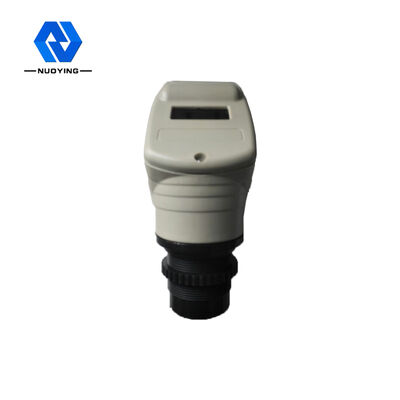

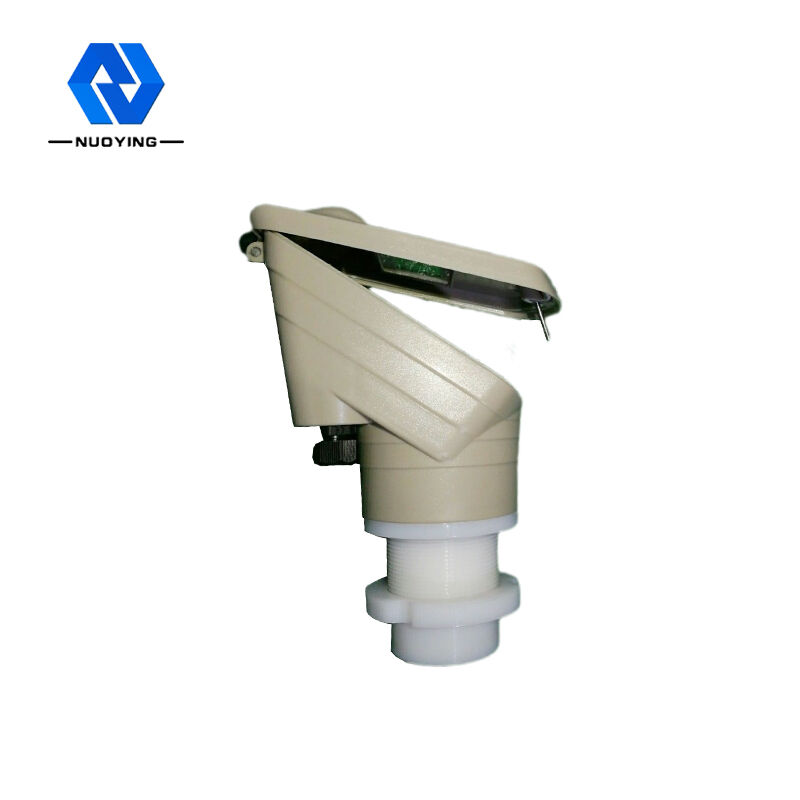

DeNYCSULUltrasone niveaumeting is bovenop het vat gemonteerd.Onder de controle vande elektronischeeenheid,de sonde zendt ultrasoon uit:golfpuls naar gemeten medium.Het geluidgolf wordt gereflecteerd door het oppervlak van medium, adeel van reflectie echowordt ontvangen door desonde en omgezet in een elektrisch signaal.Van de emissie van de ultrasone golf naar denieuwe receptie,de tijd is recht evenredig met de afstand van de sonde tot de gemetenmedium.De elektronische eenheiddetecteert de tijd enberekent de gemeten afstandvolgens de bekende geluidssnelheid.Gebruik aftrekken om de waarde van te verkrijgenmediumpositie.Het wordt veel gebruikt in open pijp, olietank, pompstation, watertoren, dam, openkanaal, verschil tussen niveaus enz.
| productnaam | Ultrasone niveausensor |
| Meetbereik | 20~30m (vloeistof);10~15m (vast) |
| Blind gebied | 0.6~0.8m |
| Precisie | 0,2% van het volledige meetbereik (in de lucht) |
| Schermresolutie | 1cm |
| Huidige uitgang | 4~20mA |
| Uitvoerresolutie: | 0,03% van het volledige meetbereik |
| Uitgangsbelasting: | 0~600Ω |
| Relaisuitgang | bovenlimiet en onderlimiet controle |
| Relaisspecificatie: | 5A 250VAC/30VDC |
| Parameterset | 3 detectieknoppen |
| Gemiddelde temperatuur | -45°C~ 95°C |
| Detectieperiode: | 1 S |

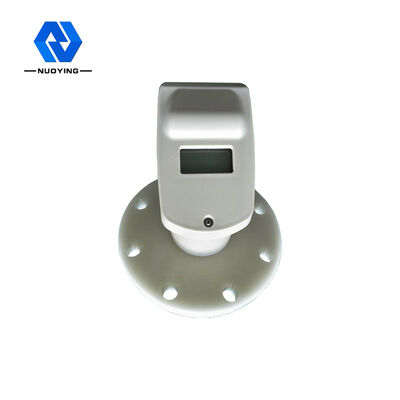

| Installatie | flens of steun |
| Acousticwave Stralingshoek | 8°(3db) |
| Drukgebied | ±0.3MP |
ik Opmerking:Productenkan zijnaangepast volgens:naar despecifieke vereistenvangebruikers!
Ultrasone niveauzenderOperatie principe
De ultrasone niveaumeter is bovenaan de container geïnstalleerd.Onder besturing van de elektronische unit zendt de sonde een straal ultrasone pulsen uit naar het object onder besturing van de elektronische unit.De akoestische golf wordt gereflecteerd door het oppervlak van het object.Een deel van de gereflecteerde echo's wordt door de sonde opgevangen en omgezet in elektrische signalen.Afhankelijk van het tijdsverschil tussen heruitzending en herontvangst van ultrasone golven en de bekende geluidssnelheid, wordt de verandering van het objectniveau bepaald.Het microgolfsignaal wordt verwerkt door een elektronisch apparaat en uiteindelijk omgezet in een elektrisch signaal dat gerelateerd is aan het objectniveau.
