Productdetails:
|
Typische toepassing: | Vloeistof, gas, stoom | Metingswaaier: | bovengrens URL (0.006-40) |
---|---|---|---|
Voeding: | 24VDC (±30%) | Vullende vloeistof: | Siliconeolie, inerte (facultatieve) olie |
Milieutemperatuur: | -40~+85℃ | Procestemperatuur: | -25~+125℃ (>+125℃ kan worden aangepast) |
Procesverbinding: | (facultatieve) flens | Trillingsgevolgen: | <> |
Hoog licht: | De regelbare Zender van de Druksensor,24VDC Gasdrukzender,IP67 de Zender van de stoomdruk |

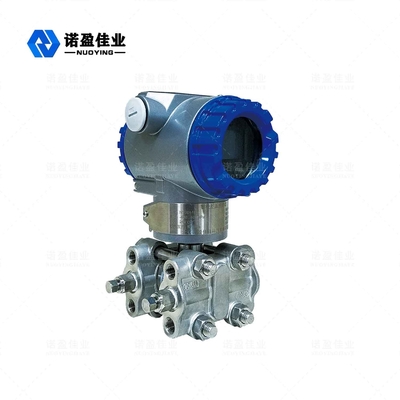

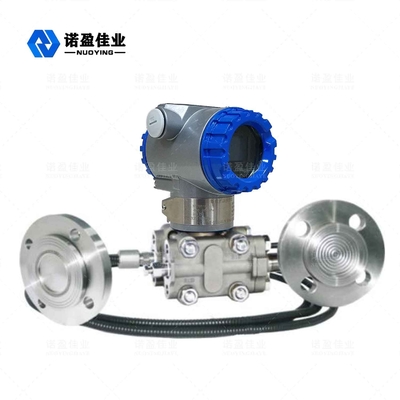

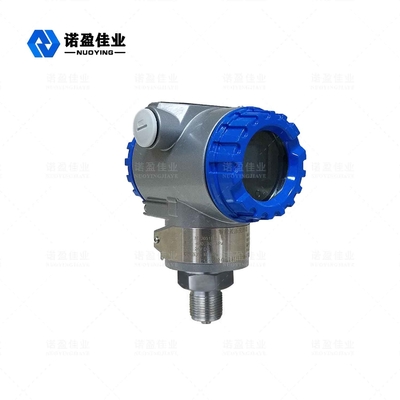

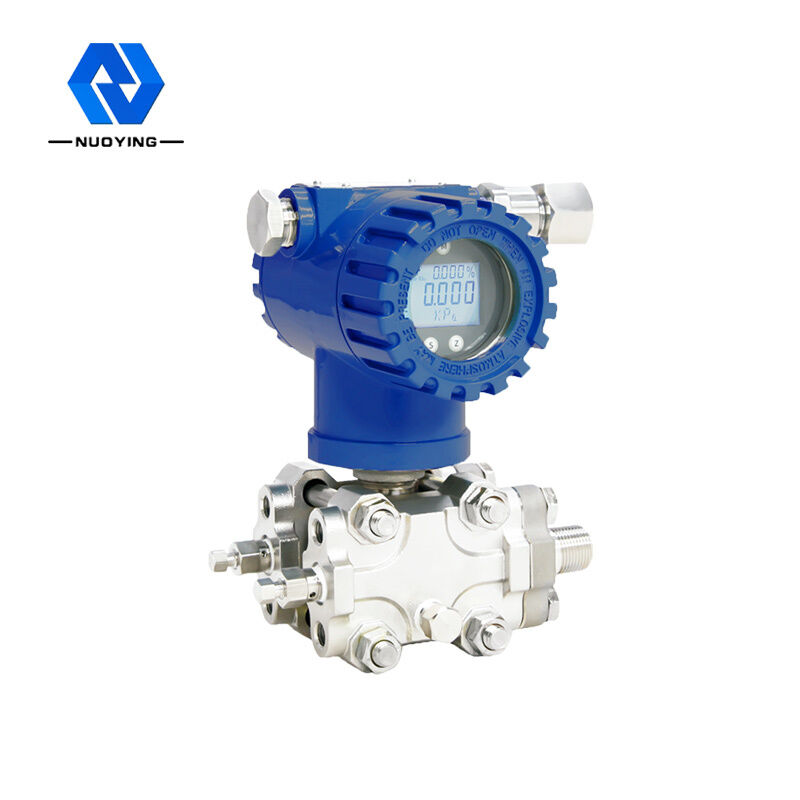

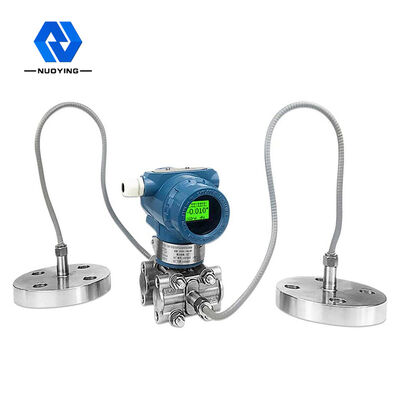

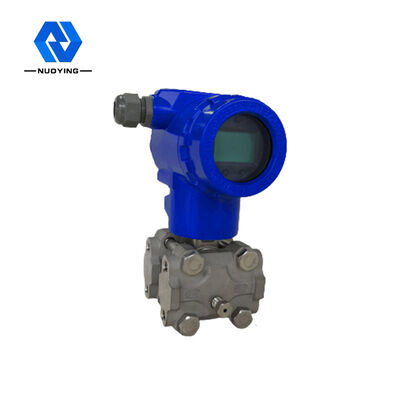

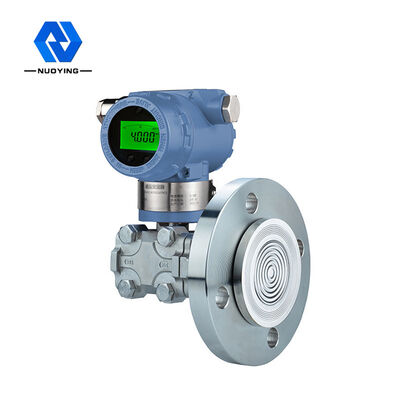

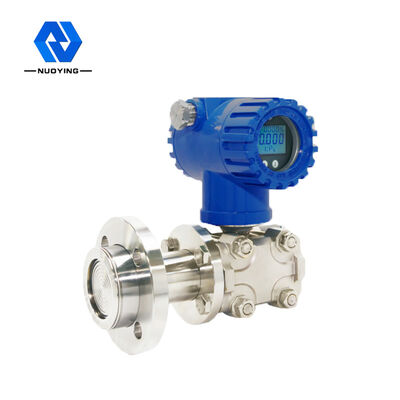

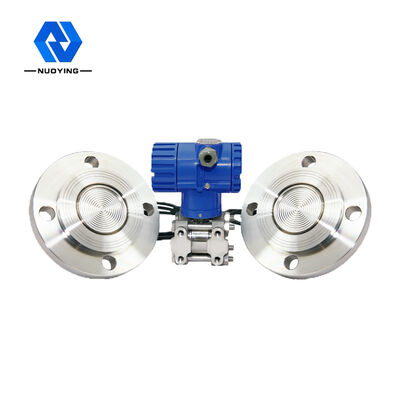

0.1~16s de regelbare Zender van de de Druksensor van 24VDC IP67 NY3051
NP3051 zijn de reeks intelligente differentiële druk/de drukzender een intelligent gebiedsinstrument die met HERTprotocol in overeenstemming zijn. Gebruikend het originele ingevoerde diafragma in het ontwerp van de micro- externe bewerker en HERT communicatie kring, kunt u om het even welk communicatie van het steunhert protocol van het hogere computersoftware of HERT communicatie protocol overeenkomstig 268, 275 en ander apparaat met handbediening voor bidirectionele mededeling, en met een 5 cijfer intelligente digitale LCD vertoning opslaan, kunt u de differentiële druk/de drukwaarde tonen, zijn de waarde van de outputstroom en de waarde van het outputpercentage, het zuiveren zeer geschikt, om de Zender digitale en intelligente functies, en compatibel systeem met het traditionele 4 de analoge outputsignaal van ~ te bereiken 20mA, zodat het te bereiken controlesysteem en analoge verwisselbare meter niet zo te veranderen.
NY3051 de Zender van de druksensor het Werk Principe
NP3051 hebben de reeks intelligente differentiële druk/de drukzender een veranderlijke capacitieve weerstands ontdekkende assemblage geroepen kamer „δ“ de figuur zien hieronder, wordt de procesdruk overgebracht door de kamer „δ“ aan beide partijen die van het isolatiediafragma, vloeistof vullen aan de kamer „δ“ aan het centrumdiafragma. Het centrumdiafragma is een spannings elastisch element, dat een overeenkomstige misvormingsverplaatsing voor het drukverschil tussen de twee kanten handelend op het produceert, en deze verplaatsing wordt in de differentiële die capacitieve weerstand omgezet op de plaat van de condensatorpool wordt gevormd. De differentiële capacitieve weerstand wordt omgezet in een standaarduitvoersignaal door een elektronische kring.
NY3051 de Eigenschap van het de Zenderontwerp van de druksensor
1. Hoge precisie en goede stabiliteit.
2. Met ononderbroken zelfdiagnose, lineaire compensatie en digitale verfijningsfunctie.
3. De lokale aanpassing van nul positie en waaier kan worden gerealiseerd, en de verre aanpassing kan ook door verre handcontrolemechanisme of computer worden gerealiseerd.
4. De lineaire of vierkantsworteloutput kan volgens verschillende toepassingen worden geselecteerd.
5. De bevochtigingstijd kan aan verandering tussen 0.1~16s worden geplaatst.
6. De de eenheidsomzetting van de drukwaarde tussen KPa, Pa, InH20-bar, enz. kan worden gerealiseerd.
7. Mislukking en veiligheids de wijzen kunnen worden geplaatst door de mislukking/veiligheidsschakelaar van een knevel te voorzien.
8. Met enig punt, multipunt en uitbarstingswijze.
9. Met de functie van de stroomuitvalbescherming, kan het zijn werkende gegevens automatisch opslaan wanneer stroomuitval.
10. De stevige componenten, sluiten gedrukte Klein, lichtgewicht, sterk en schokbestendige kringsraad aan.
11. De goede unidirectionele kenmerken van de overbelastingsbescherming.
NY3051 de Zender Technische Parameters van de druksensor
Typische toepassing | vloeistof, gas, stoom |
Metingswaaier | bovengrens URL (0.006-40) |
Voeding | 24VDC (±30%) |
Milieutemperatuur | -40~+85℃ |
Procestemperatuur | -25~+125℃ (>+125℃ kan worden aangepast) |
Machtseffect | <0> |
Vullende vloeistof | Siliconeolie, inerte (facultatieve) olie |
Trillingsgevolgen | <> |
Nauwkeurigheidsniveau | 0,1 rang, 0,2 rang |
Procesverbinding | (facultatieve) flens |
Beveiligingsniveau | (Facultatief) IP65 |
Explosiebestendige rang | Exia II CT6, Exd II (facultatieve) BT5 |
NY3051 het Gebied van de de Zendertoepassing van de druksensor
NP3051 zijn de reeks intelligente differentiële druk/de drukzender geschikt om het vloeibare niveau van het middel van de opslagtank in de industrieën zoals droge aardolie, de chemische industrie, stroom, de lichte industrie en geneeskunde te meten. Het is een wijd gebruikte vlakke maat.
