Productdetails:
|
Typische toepassing: | Vloeistof, gas, stoom | Voeding: | (12-36) VDC (±30%) |
---|---|---|---|
Signaaloutput: | 4… 20mADC/HART/RS485. | Procesverbinding: | Flens, (facultatieve) draad |
Procestemperatuur: | -25~+125℃ (>+125℃ kan worden aangepast) | Metingswaaier: | bovengrens URL |
Huisvestingsmateriaal: | Aluminium, (facultatief) roestvrij staal | Bevochtigingstijd: | 0.1~16s regelbaar |
Hoog licht: | De Sensorzender van de flensdruk,Vloeibare Drukzender 20mA,De Sensor van de Gasdrukzender |

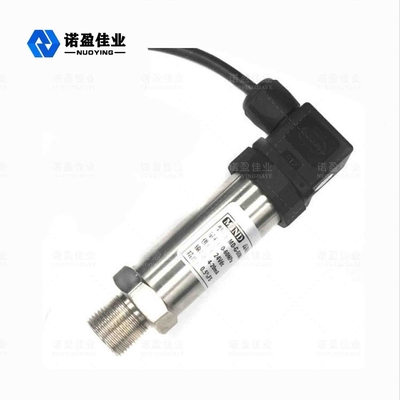

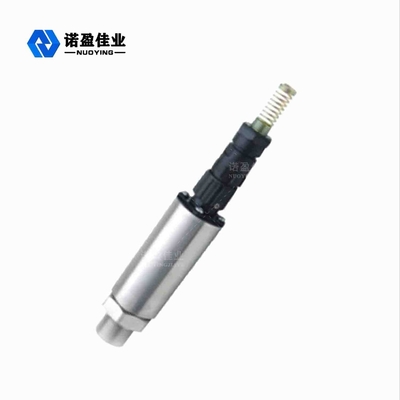

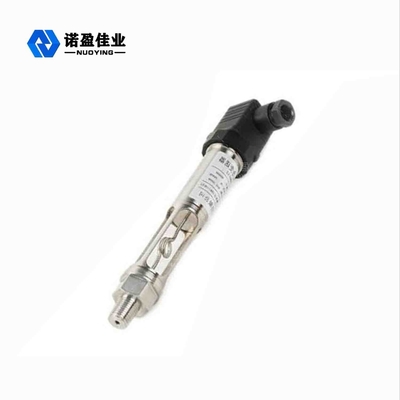

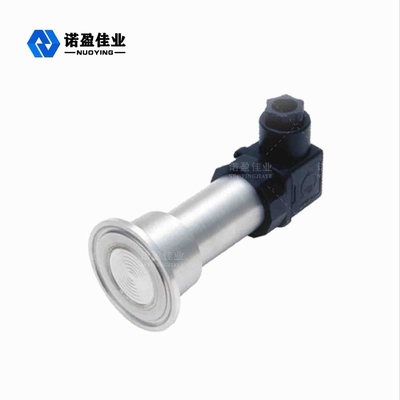

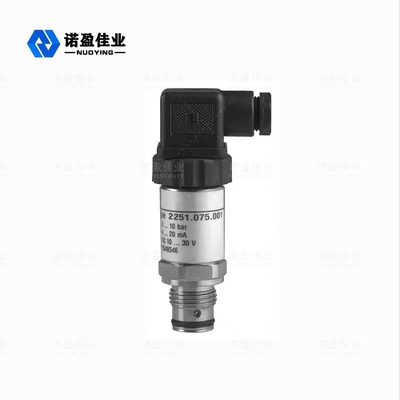

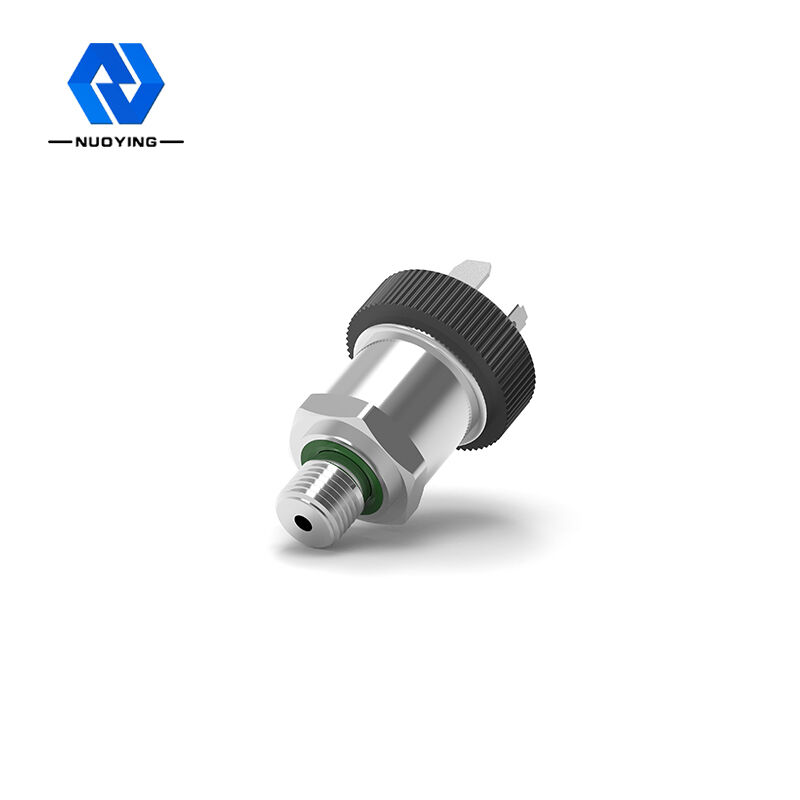

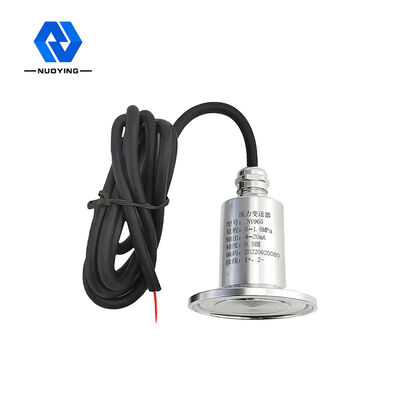

De stabiele Zender van de de Druksensor van de Output Hoge Gevoeligheid 20mA np-93420
NP93420 de sensor van de het siliciumdruk van de reeksverspreiding alle gebruik ingevoerde spaanders, na zorgvuldig structureel ontwerp, signaalverwerking en assemblage, en in strikte overeenstemming met nationale normen voor het testen en productie van een nieuwe generatie van druksensoren. De reeksen producten hebben stabiele output, hoge gevoeligheid en nauwkeurigheid, en goede temperatuurkenmerken, en sterke anti-interference capaciteit.
Np-93420 de Zender van de Druksensor het Werk Principe
NP93420 de reeks is het gebruik van halfgeleider piezoresistive effect en micromachining technologie, omhoog in een wafeltje van het enig kristalsilicium van een specifiek kristal, met fotolithografie, verspreiding en andere op te stellen halfgeleiderprocessen - Wheatstone-de brug, de vorming van gevoelig diafragma, wanneer onderworpen aan de actie van externe krachten veroorzaakt een lichte verandering in weerstandsvermogenveranderingen, zodat de de weerstandsveranderingen van het brugwapen (een paar wordt groter en een paar wordt kleiner) in de het signaaloutput van het opwindingsvoltage, na de compensatie van de computertemperatuur, de aanpassing van de laserweerstand, signaalversterking en andere verwerkingsmiddelen en het strikte assemblage testen, kaliberbepaling en andere processen om een drukzender met een standaarduitvoersignaal te produceren.
Np-93420 de Zender Technische Parameters van de Druksensor
Typische toepassing | vloeistof, gas, stoom |
Metingswaaier | bovengrens URL |
Voeding | (12-36) VDC (±30%) |
Milieutemperatuur | -40~+85℃ |
Procestemperatuur | -25~+125℃ (>+125℃ kan worden aangepast) |
Signaaloutput | 4… 20mADC/HART/RS485. |
Bevochtigingstijd | 0.1~16s regelbaar |
Toelaatbare overbelasting | Minder dan of gelijk aan tweemaal de geschatte waaier |
Stabiliteit op lange termijn | ≤±0.2%F.S/year |
Nauwkeurigheidsniveau | 0,1 rang, 0,2 rang |
Huisvestingsmateriaal | Aluminium, (facultatief) roestvrij staal |
Procesverbinding | Flens, (facultatieve) draad |
Beveiligingsniveau | (Facultatief) IP65 |
Explosiebestendige rang | Exia II CT6, Exd II (facultatieve) BT5 |
Nota: De producten kunnen volgens de specifieke behoeften van gebruikers worden aangepast.
Np-93420 de Eigenschap van het de Zenderontwerp van de Druksensor
1. De stabiele output, de hoge gevoeligheid, het vrij kleine effect van interferentie en het lawaai en andere factoren, worden de overeenkomstige kosten van de versterkerkring verminderd, en de resolutie is zeer beter.
2. De speciale geïntegreerde schakeling van V/I-, weinig perifere apparaten, hoge betrouwbaarheid, eenvoudig en gemakkelijk onderhoud, kleine grootte, lichtgewicht, uiterst gemakkelijk te installeren en te zuiveren.
3. Gietende shell van de aluminiumlegering, drie-eindisolatie, het elektrostatische bespuiten beschermingslaag, stevig en duurzaam.
4. 4-20mA two-wire het signaaltransmissie van gelijkstroom, sterke anti-interference capaciteit, lange transmissieafstand.
5. Leiden, LCD, wijzer drie soorten de hoofden van de aanwijzingsmeter, gebiedslezing is zeer geschikt. Kan worden gebruikt om kleverige, kristallijne en corrosieve media te meten.
6. Wanneer toegepast op gevaarlijke en explosieve gebieden, wordt de de drukzender van het verspreidingssilicium gebruikt, heeft het product de kenmerken van laag huidig, laag voltage, lage machtsconsumptie, enz. Het is een intrinsiek veilig explosiebestendig product, en is uitgerust met een explosiebestendig certificaat.
7. Het gebruik van roestvrij staal en speciale beschermende structuur, en de versterkingskring van bliksem, anti-jamming, anti-over--voltage, te sterke intensiteit en een reeks van bescherming betekenen om de betrouwbare het verzegelen corrosie en de weerstand tegen ruwe werkomgeving, volledig te verbeteren geschikt voor algemene industriële van de plaatsmeting en controle behoeften.
Np-93420 het Gebied van de de Zendertoepassing van de Druksensor
1.Petroleum/petrochemical/chemical: met throttling apparaat om nauwkeurige stroommeting en controle te verstrekken. Het kan druk en niveau van pijpleiding en opslagtank meten.
2.Electricity/stadsgas/andere bedrijven en ondernemingen: voor meting die hoge stabiliteit en nauwkeurigheid vereisen.
3.Pulp en document: Voor toepassingen die chemische en corrosieve bestand vloeistoffen vereisen.
4.Steel/nonferrous metalen/keramiek: Voor de meting van de ovendruk, enz., waar de hoge stabiliteit en de hoge nauwkeurigheid worden vereist.
5.Machinery/Shipbuilding: Gebruikt in plaatsen die stabiele meting vereisen onder strikte controle (temperatuur, vochtigheid, enz.) van hoge precisie.
