Productdetails:
|
Typische toepassing: | Vloeistoffen (schoon water, smeermiddelen, bijtende vloeistoffen, enz.) | Metingswaaier: | bovengrens URL (04m; 0170m) |
---|---|---|---|
Voeding: | 24VDC (±5%) | Procestemperatuur: | -10~+70℃ |
Signaaloutput: | 4… 20mADC/HART/RS485. | Procesverbinding: | Flens, draad, (facultatieve) Steuninstallatie |
Hoog licht: | 20mA vloeibare Niveauzender,Zender van het flens de Vloeibare Niveau,De vloeibare Zender van de Niveausensor |

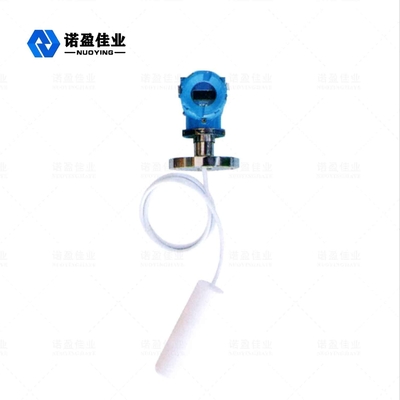

Goede Stabiliteit en van het Hoge Precisie20ma Vloeibare Niveau Zender
NH93420 zender van het reeks is de vloeibare niveau een helemaal roestvrij staalontwerp, volledig verzegeld stevig piezoresistive vloeibaar niveau meetinstrument met duikvermogen. Dit product gebruikt hoog-stabiliteit en piezoresistive druksensoren van beroemde buitenlandse merken, evenals high-precision intelligente van de zender hoog-betrouwbaarheids verwerking de kringen. Het keurt de nauwkeurige digitale technologie van de temperatuurcompensatie goed en de niet-lineaire correctietechnologie aan het beetjesignaal wordt omgezet in een standaard elektrosignaaloutput. De waterdichte kabel wordt verzegeld met het omhulsel, en de ventilatiebuis is in de kabel, die in vloeistof kan lange tijd worden gebruikt. De geïntegreerde structuur en de gestandaardiseerde signaaloutput verstrekken gemak voor gebruik ter plaatse en automatische controle. Het product werkt in een two-wire systeem, met kleine grootte, lichtgewicht, gemakkelijke installatie en geschikt gebruik. Het is geschikt voor vloeibare niveaumeting en controle op het gebied van aardolie, chemisch product, elektrische centrales, stedelijke watervoorziening, en de exploratie van de watertemperatuur.
Vloeibaar Niveauzender het Werk Principe

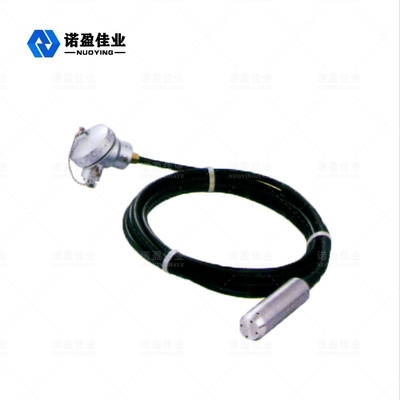

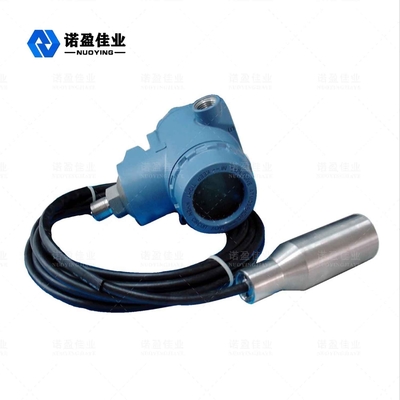

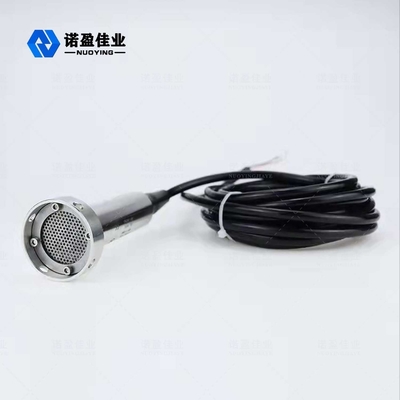

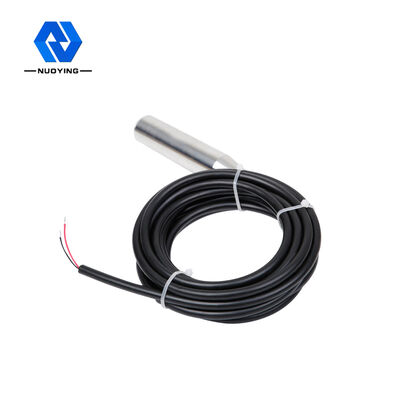

De niveauzender bestaat uit een speciale gas-leidende kabel met een ingebouwde capillaire slang, een druk-bestand schakelaar en een sonde. De sondebouw van de vlakke maat met duikvermogen is een roestvrij staalvat met een diafragma bij de bodem en behandeld door een geperforeerde plastic huisvesting. De vloeibare niveaumeting is eigenlijk het verschil tussen de statische druk van de vloeistof op de sonde en de daadwerkelijke luchtdruk, en dan wordt het drukverschil omgezet in een 4~20mA-outputsignaal door een ceramische sensor (in bijlage aan de roestvrij staalfilm) en elektronische componenten.
Wanneer de zender van het statische druk vloeibare niveau in een bepaalde diepte in de te meten vloeistof wordt gezet, is de drukformule op de vloeibare oppervlakte van de sensor: PA=p*g h+Pa wordt de vloeibare niveauformule verkregen: h=PA-Po/p *g
Tegelijkertijd, wordt de druk van de vloeistof geïntroduceerd in de positieve drukkamer van de sensor door het air-conducting roestvrije staal, en dan wordt de luchtdruk op de vloeibare oppervlakte verbonden met de negatieve drukkamer van de sensor die Po op de rug van de sensor te compenseren, zodat de druk door de sensor wordt gemeten is: Pa-Po =p*g-h
Als de vloeibare dichtheid eenvormig is, is het statische drukverschil evenredig aan de vloeibare niveauhoogte.
De vloeibare Technische Parameters van de Niveauzender
Typische toepassing | Vloeistoffen (schoon water, smeermiddelen, corrosieve vloeistoffen, enz.) |
Metingswaaier | bovengrens URL (04m; 0170m) |
Voeding | 24VDC (±5%) |
Procestemperatuur | -10~+70℃ |
Signaaloutput | 4… 20mADC/HART/RS485. |
Bevochtigingstijd | 0.1~16s regelbaar |
Overbelastingscapaciteit | <> |
Diafragmamateriaal | 316L, ceramisch (facultatief) diafragma |
Gevalmateriaal | Aluminium, (facultatief) roestvrij staal |
Procesverbinding | Flens, draad, (facultatieve) Steuninstallatie |
Beveiligingsniveau | IP68 |
Explosiebestendige rang | Exia II CT5, Exd II (facultatieve) BT5 |
Stabiliteitsprestaties | ±0.05%FS/year; ±0.1%FS/year |
Leef vertoning | (Facultatief) LCD |
Vloeibare het Ontwerpeigenschap van de Niveauzender
1. Goede stabiliteit en hoge precisie.
2. De structuur is uitstekend, kan het direct in het gemeten middel worden gezet om het vloeibare niveau te meten, en het is zeer geschikt te installeren en te gebruiken.
3. Stevige structuur, geen bewegende delen, hoge betrouwbaarheid en lange levensduur. High-precision meting kan van water, olie aan deeg met hoge viscositeit worden uitgevoerd, en niet door het schuimen, het deposito en de elektrokenmerken van het gemeten middel beïnvloed.
4. Brede waaier van temperatuurcompensatie.
5. Met bescherming van de voeding de omgekeerde polariteit en overbelastingsstroom die bescherming, anti-bliksem, anti-radiofrequentieinterferentie beperken.
Vloeibaar de Toepassingsgebied van de Niveauzender
De hydrostatische zender van het inputniveau (de meter van het inputniveau) is geschikt voor niveaumeting van diverse media in systemen en de industrieën zoals petrochemische stof, metallurgie, stroom, geneesmiddel, watervoorziening en drainage en milieubescherming. Tegelijkertijd, wordt de hydrostatische niveaumeter ook wijd gebruikt op stedelijke watervoorziening en drainage, behandeling van afvalwater, grondwater, reservoirdammen, rivieren, oceanen en andere waterspiegel controlegebieden.
