Productdetails:
|
Toepassing: | Vloeistof/Gas/Stoom | Product nr.: | Np-93420-ib/-als-ix-ic/-het-IQ-ii-III |
---|---|---|---|
Overdruk: | 0~5KPa~3.5MPa/0~0.1KPa~2MPa | Het verzegelen druk: | 0~7KPa~100MPa |
Absolute druk: | 0~20KPa~35MPa | Diafragmamateriaal: | (facultatief) 316L |
Nauwkeurigheid: | 0.1/ 0,2 rang | Voeding: | 24VDC |
Output: | 4… 20mA/HART/RS485/Modbus… | Vertoning: | (Facultatief) LCD |
Hoog licht: | 24VDC de Sensorzender van de diafragmadruk,De vloeibare Zender van de Diafragmadruk,0.2 Grade Gas Pressure Sensor Transmitter |

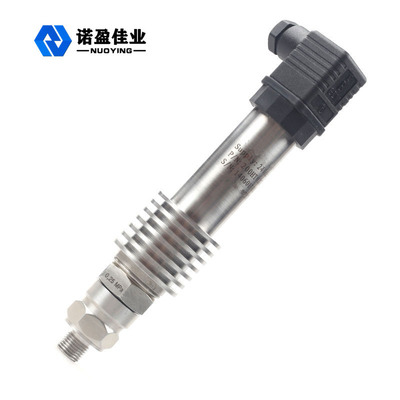

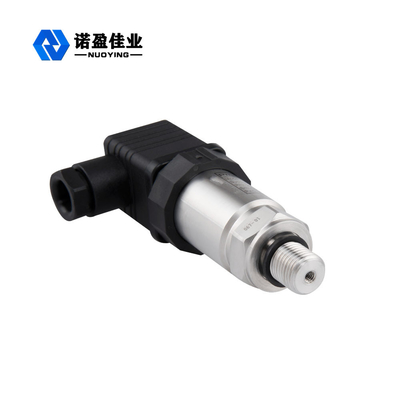

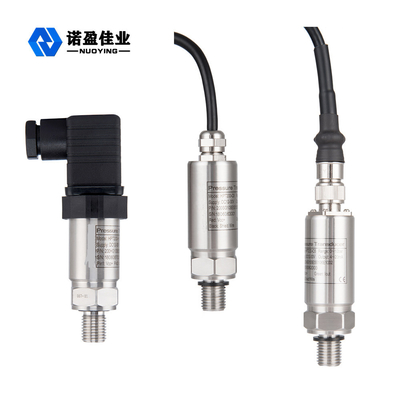

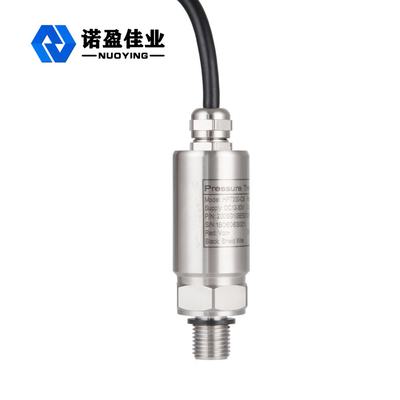

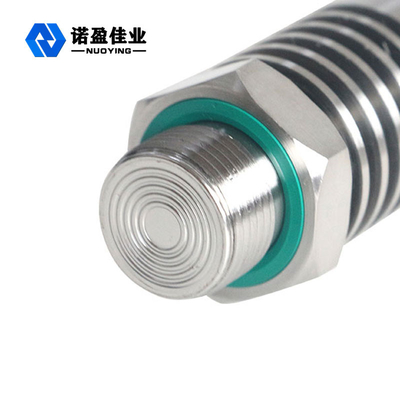

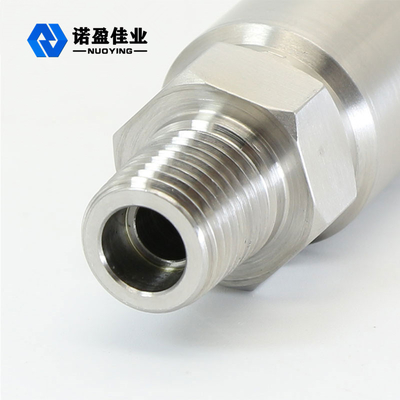

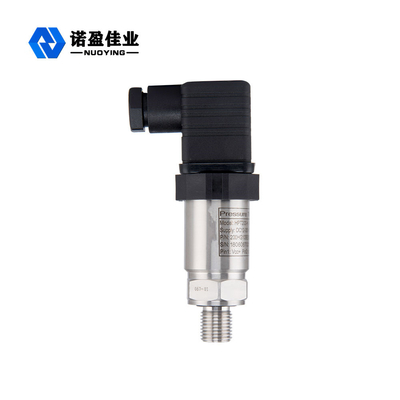

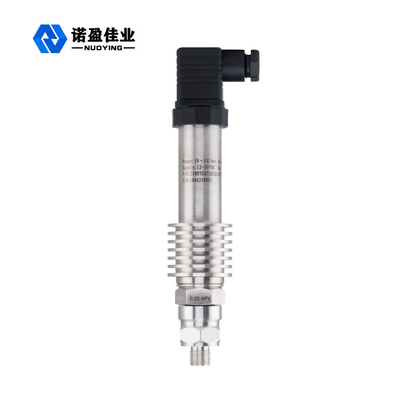

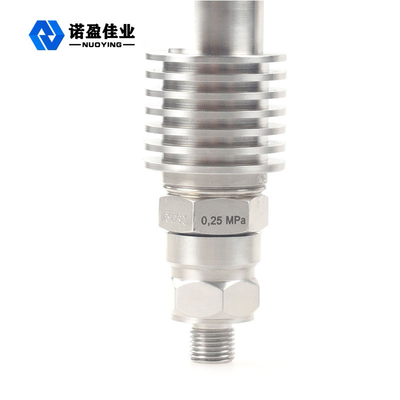

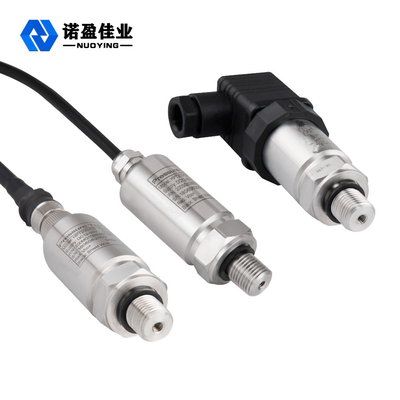

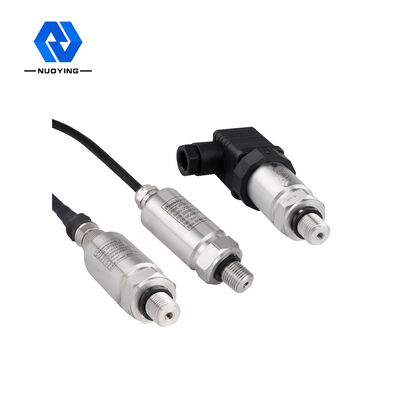

De zender van de het diafragmasensor van de hoge prestatiesdruk voor vloeibaar gas24vdc 0.1/0.2 rang
NP93420 zijn de reeks verspreide sensoren allen van de siliciumdruk ingevoerde spaanders, na zorgvuldig structureel ontwerp, signaalverwerking en assemblage, en in strikte overeenstemming met de nationale normen voor het testen en veroorzaakten een nieuwe generatie van druksensoren. De reeksen producten hebben stabiele output, hoge gevoeligheid en precisie, en goede temperatuurkenmerken, en sterke anti-interference capaciteit.
het werk principe
NP93420 de reeks is het gebruik van halfgeleider piezoresistive effect en micro- mechanische verwerkingstechnologie, omhoog in de specifieke die plak van het kristal monocrystalline silicium, van lithografie, verspreiding, etc. halfgeleidertechnologie wordt gemaakt - de wheatstonebrug, vormt het gevoelige diafragma, wanneer de externe kracht wordt veroorzaakt, de weerstandsvermogenveranderingen, maakt de brug weerstandsverandering (een groter paar kleiner) in de het signaaloutput van het opwindingsvoltage, door de compensatie van de computertemperatuur, de aanpassing van de laserweerstand, signaalversterking en andere verwerkingsprocédés bewapenen en de strikte assemblageopsporing, de kaliberbepaling en andere processen, worden de drukzender met standaarduitvoersignaal opgesteld.
Ontwerpeigenschap
•De output is stabiel, is de gevoeligheid hoog, is de invloed van interferentie en lawaai vrij klein, worden de overeenkomstige kosten van de versterkerkring gedrukt, en de resolutie is zeer beter.
•De speciale V/I-geïntegreerde schakeling, minder perifere apparaten, hoge betrouwbaarheid, eenvoudig onderhoud, gemakkelijke, kleine grootte, lichtgewicht, installatie en zuiveren zijn zeer geschikt.
•De matrijs van de aluminiumlegering - gegoten shell, drie - eindisolatie, elektrostatische duurzame nevel beschermende laag.
•4-20mA two-wire het signaaltransmissie van gelijkstroom, sterke anti-interference capaciteit, lange transmissieafstand.
•Leiden, LCD, wijzer drie indicator hoofd, gebiedslezing is zeer geschikt. Het kan worden gebruikt om kleverige, kristallijne en corrosieve media te meten.
•De verspreide zender van de siliciumdruk wordt gebruikt op gevaarlijke en explosieve gebieden. Het product heeft de kenmerken van laag huidig, laag voltage en lage machtsconsumptie. Het is een intrinsiek veilig en explosiebestendig product, en is uitgerust met explosiebestendig certificaat.
•Het gebruik van structuur van de roestvrij staal de materiële en speciale bescherming, en de bliksem van de versterkerkring, anti-interference, het anti-voltage, de te sterke intensiteit en een reeks beschermingsmiddelen, verbeteren de betrouwbare het verzegelen anticorrosieve en anti-harsh werkomgevingscapaciteit, volledig geschikt voor de algemene industriële van de gebiedsmeting en controle behoeften.
Technische parameters
Toepassing | vloeistof, gas, stoom | |||
Product Nr. | Np-93420-ib/-als-ix-ic/-het-IQ-ii-III | |||
Het meten van waaier | bovengrens URL | |||
Overdruk | Het verzegelen druk | Absolute Druk | Overdruk | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Diafragmamateriaal | (Facultatief) 316L | |||
Nauwkeurigheidsrang | 0.1/0.2grade | |||
Voeding | 24VDC | |||
Output | 4… 20mA/HART/RS485/Modbus… | |||
Milieutemperatuur | -40~+85℃ | |||
Procestemperatuur | -25~+125℃ (>+125℃ kan worden aangepast) | |||
Verbinding | ingepast, (Facultatieve) flens | |||
Bevochtigingstijd | 0.1~16s regelbaar | |||
Sta overbelasting toe |
≤Rated waaier 2 keer |
|||
Vertoning | (Facultatief) LCD | |||
Beveiligingsniveau | IP67 | |||
Explosiebestendige rang | ExiaⅡ CT6 GA, Exd Ⅱ CT6 GB |
