Productdetails:
|
Typische toepassing: | Vloeistof, gas, stoom | Productmodellen: | NY3051 |
---|---|---|---|
Vullende vloeistof: | Siliconeolie, inerte (verkiesbare) olie | Diafragmamateriaal: | de legering van 316L、 Ha C (kan worden aangepast) |
Nauwkeurigheidsrang: | 0,025、 0,075、 0,1、 0,2 | Signaaloutput: | 4… 20mA/HART/RS485/Modbus… |
Omgevingstemperatuur: | -40~+85℃ | Procestemperatuur: | -25~+125℃ (>125℃ kan worden aangepast) |
Hoog licht: | De inerte Zender van de Olie Differentiële Druk,Macht van de Zender van de Beschermingsdruk 20mA,316L differentiële Drukzender |

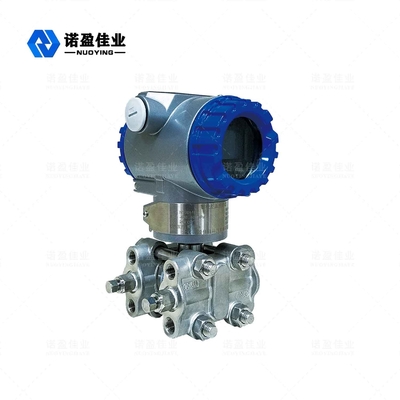

Zender van de hoge Precisie de Differentiële Druk macht-van Beschermingsfunctie
Het werk Principe van Differentiële Drukzender
NY3051 hebben de reeks intelligente differentiële druk/de drukzender een veranderlijke capacitieve weerstands ontdekkende component geroepen Kamer „σ“ (zie hieronder de figuur), wordt de procesdruk door „σ“ Isolatiediafragma's aan beide kanten van de kamer en het vullen vloeistof overgebracht aan „σ“, het centrale diafragma van de kamer. Het centrale diafragma is een gespannen elastisch element, dat overeenkomstige misvormingsverplaatsing voor het drukverschil aan beide kanten handelend op het produceert, en deze verplaatsing wordt in een differentiële die capacitieve weerstand omgezet op de condensatorplaat wordt gevormd. De differentiële capacitieve weerstand wordt omgezet in een standaarduitvoersignaal door een elektronische kring.
Ontwerpeigenschap van Differentiële Drukzender
◎Hoge nauwkeurigheid en goede stabiliteit
◎met ononderbroken zelfdiagnose, lineaire compensatie en digitale verfijningsfuncties;
◎de lokale aanpassing van nul positie en waaier kan worden gerealiseerd, en de verre aanpassing kan ook door verre handexploitant en computer worden gerealiseerd;
◎de lineaire of vierkantsworteloutput kan volgens verschillende toepassingen worden geselecteerd;
◎de bevochtigingstijd kan aan verandering tussen 0,1 en 16S worden geplaatst;
◎De eenheid van de drukwaarde kan tussen kPa, PA, inh2o, bar, enz. worden omgezet
◎De mislukking en veiligheidswijzen kunnen worden geplaatst door de mislukking/veiligheidsschakelaar van een knevel te voorzien
◎Het heeft enige punt, multipunt en uitbarstingswijzen
◎het heeft macht-van beschermingsfunctie, en kan zijn werkende gegevens automatisch opslaan wanneer de macht weg is;
◎de stevige componenten, sluiten gedrukte bestand kringsraad, klein, licht, sterk en aardbeving aan;
◎goede unidirectionele overbelastingsbescherming
Technische parameters van Differentiële Drukzender
Typische toepassing | Vloeistof, gas, stoom | ||||||||
productmodel |
NY3051 | ||||||||
het meten van waaier | Bovengrens URL | ||||||||
Code | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0,006 | 0,04 | 0,25 | 1.0 | 2.5 | 10 | 25 | 40 | |
Vullende vloeistof | Siliconeolie, inerte (verkiesbare) olie | ||||||||
Diafragmamateriaal | 316L, de legering van Ha C (kan worden aangepast) | ||||||||
Nauwkeurigheidsrang | 0,025, 0,075, 0,1, 0,2 | ||||||||
Voeding | 24VDC | ||||||||
Signaaloutput | 4… 20mA/HART/RS485/Modbus… | ||||||||
Omgevingstemperatuur | -40~+85℃ | ||||||||
Procestemperatuur | -25~+125℃ (>125℃ kan worden aangepast) | ||||||||
Procesverbinding | schroefdraad, (verkiesbare) flens | ||||||||
Bevochtigingstijd | 0.1~16s regelbaar | ||||||||
Gebiedsvertoning | (Verkiesbaar) LCD | ||||||||
mate van bescherming | IP67 | ||||||||
Explosiebestendige rang | Exia II CT6 GA, Exd II CT6 GB (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
