Productdetails:
|
Typische toepassing: | Vloeibaar gas, stoom | Productmodellen: | Np-93420-ALS |
---|---|---|---|
Explosiebestendige rang: | Exia II CT6 GA, Exd II CT6 GB (zie certificaat voor details) | mate van bescherming: | IP67 |
Procesverbinding: | (verkiesbare) schroefdraad、 flens | Signaaloutput: | 4… 20mA |
Procestemperatuur: | -25~+125℃ (>125℃ kan worden aangepast) | Voeding: | 24VDC |
Hoog licht: | IP67 de Sensorzender van de diafragmadruk,De Sensorzender van de schroefdraaddruk,20mA Zender van het druk de Vloeibare Niveau |
Het Originele Ingevoerde Diafragma van de de Hoge Prestatiesdruk van de drukzender
Het werk Principe van Drukzender
NP93420 de reeks gebruikt het piezoresistive effect van halfgeleiders en micro-machinaal bewerkende technologie om een Wheatstone-brug op een specifieke kristalrichtlijn van een wafeltje van het enig kristalsilicium door fotolithografie, verspreiding en andere halfgeleiderprocessen te vervaardigen om een gevoelig diafragma te vormen, wanneer onderworpen aan externe kracht. Een lichte verandering doet zich, de weerstandsvermogenveranderingen, en de de weerstandsveranderingen van het brugwapen (één paar wordt groter en andere wordt kleiner) in de het signaaloutput van het opwindingsvoltage, na de compensatie van de computertemperatuur, de aanpassing van de laserweerstand, signaalversterking en andere verwerkingsprocédés en het strikte assemblage testen, kaliberbepaling en andere processen voor om drukzenders met standaarduitvoersignalen te produceren.

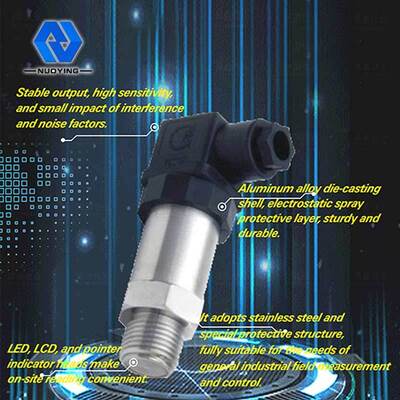

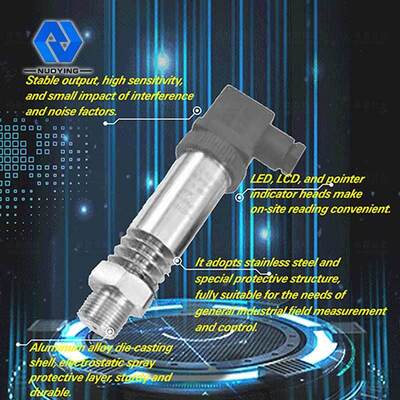

Ontwerpeigenschap van Drukzender
◎De output is stabiel, is de gevoeligheid hoog, is de invloed van interferentie en lawaai vrij klein, worden de overeenkomstige kosten van de versterkerkring gedrukt, en de resolutie is zeer beter.
◎Toepassingsgerichte V/I-geïntegreerde schakeling, weinig perifere apparaten, hoge betrouwbaarheid, eenvoudig en gemakkelijk onderhoud, kleine grootte, het lichtgewicht, uiterst geschikte installatie en zuiveren.
◎Gietende shell van de aluminiumlegering, drie-eindisolatie, het elektrostatische bespuiten beschermende laag, stevig en duurzaam.
◎4-20mA two-wire het signaaltransmissie van gelijkstroom, sterke anti-interference capaciteit en lange transmissieafstand.
◎Leiden, LCD, wijzer drie soorten indicatoren, lezing ter plaatse is zeer geschikt. Kan worden gebruikt om kleverige, kristallijne en corrosieve media te meten.
◎wanneer gebruikt op gevaarlijke en explosieve gebieden, wordt de verspreide zender van de siliciumdruk gebruikt. Het product heeft de kenmerken van laag huidig, laag voltage en lage machtsconsumptie. Het is een intrinsiek veilig explosiebestendig product en is uitgerust met een explosiebestendig certificaat
◎de roestvrij staalmaterialen en de speciale beschermende structuren, evenals een reeks beschermingsmaatregelen zoals bliksembescherming, anti-interference, anti-voltage en te sterke intensiteit van de versterkingskring, verbeteren de capaciteit van het betrouwbare verzegelen en anticorrosieve en anti ruwe werkomgeving, en voldoen volledig aan de behoeften van algemene industriële gebiedsmeting en controle
Technische parameters van Drukzender
Typische toepassing | Vloeistof, gas, stoom | |||
productmodel |
Np-93420-ib/-als-ix-ic/-het-IQ-ii-III | |||
het meten van waaier | Bovengrens URL | |||
Overdruk | Verbindingsoverdruk | Absolute druk | Overdruk | |
0~5KPa~3.5MPa | 0~7KPa~100MPa | 0~20KPa~35MPa | 0~0.1KPa~2MPa | |
Diafragmamateriaal | 316L (kan worden aangepast) | |||
Nauwkeurigheidsrang | 0,1, 0,2 | |||
Voeding | 24VDC | |||
Signaaloutput | 4… 20mA/HART/RS485/Modbus… | |||
Omgevingstemperatuur | -40~+85℃ | |||
Procestemperatuur | -25~+125℃ (>125℃ kan worden aangepast) | |||
Procesverbinding | schroefdraad, (verkiesbare) flens | |||
Bevochtigingstijd | 0.1~16s regelbaar | |||
toegelaten Overbelasting | ≤2 tijden van geschatte waaier | |||
Gebiedsvertoning | (Verkiesbaar) LCD | |||
mate van bescherming | IP67 | |||
Explosiebestendige rang | Exia II CT6 GA, Exd II CT6 GB (zie certificaat voor details) |
※ Nota: Het product kan volgens de specifieke behoeften van gebruikers worden aangepast.
