Productdetails:
|
Toepassing: | Vloeistof/Gas/Stoom | Product nr.: | NY3051 |
---|---|---|---|
Het meten van waaier: | 0.006MPa, 0.04MPa, 0.25MPa, 1.0MPa, 2.5MPa | Vullende vloeistof: | Siliconeolie, inerte (facultatieve) olie |
Diafragmamateriaal: | 316L, de legering van Ha C (kan worden aangepast) | Precisierang: | Klasse 0,025, klasse 0,075, klasse 0,1, klasse 0,2 |
Voeding: | 24VDC | ||
Hoog licht: | De Sensorzender van de dampendruk,Klasse 0,1 de Zender van de Druksensor |

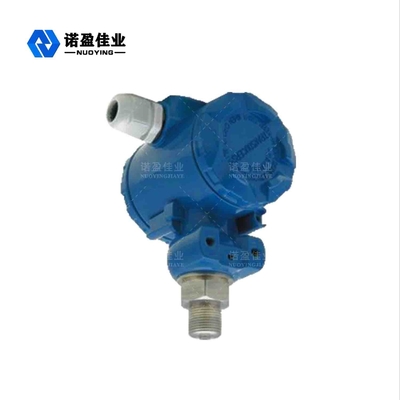

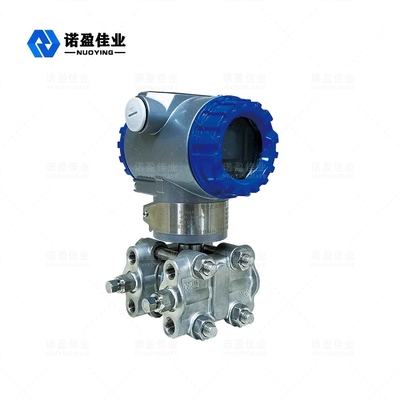

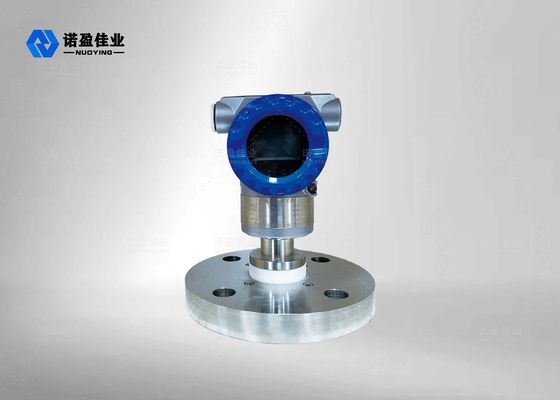

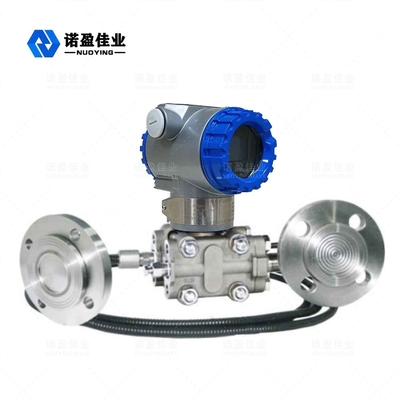

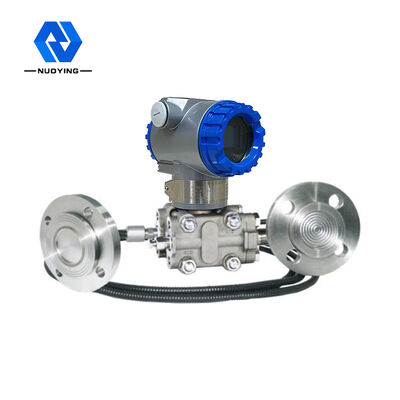

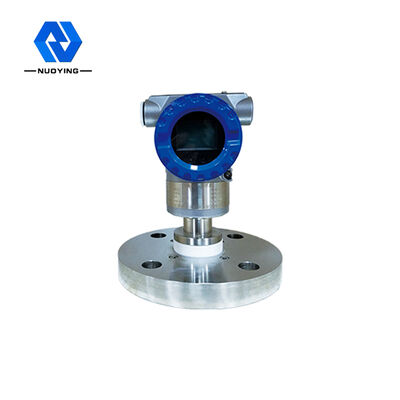

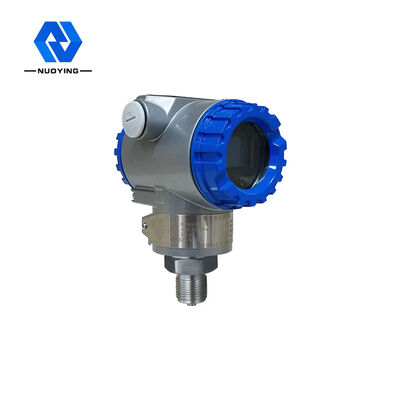

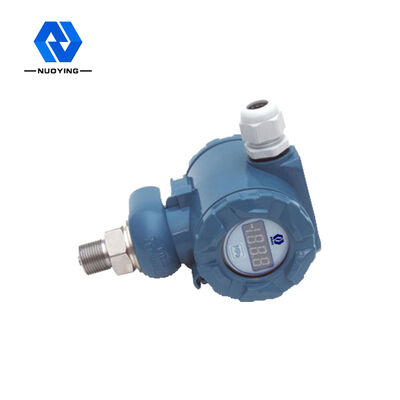

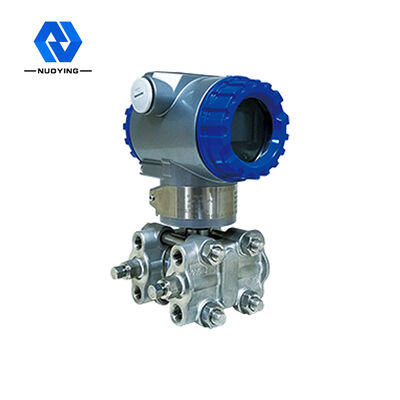

NY3051 drukzender
NY3051 zijn de reeks intelligente differentiële druk/de drukzenders intelligente gebiedsinstrumenten overeenkomstig HERTprotocol. Keur ingevoerd diafragma op ontwerp door microprocessor met HERT communicatie kring goed te gebruiken, kan met om het even welk communicatie van het steunenhert protocol van PC-software zijn of met HERT communicatie protocol van 475 handen bidirectionele communicatie exploitant, met vijf overeenstemmen de intelligente digitale LCD vertoning, de scène kan zijn toont de differentiële/drukwaarde, de waarde van de outputstroom en de waarde van outputpercenten, het Zuiveren is zeer geschikt, realiseert de digitale en intelligente functies van de zender, en compatibel systeem met het traditionele de analoge outputsignaal van 4~ 20mA, zodat niet het controlesysteem kan zo veranderen realiseren en analoge lijstuitwisseling.
het werk principe
NY3051 hebben de reeks intelligente differentiële druk/de drukzenders een ontdekkende component met veranderlijke capacitieve weerstand, genoemd kamer „5“ (zie hieronder figuur). De procesdruk wordt overgebracht aan het centrumdiafragma van kamer „5“ door het isolatiediafragma aan beide kanten van kamer „5“ en de het vullen vloeistof. Het centrale diafragma is een elastisch element, dat een misvormingsverplaatsing produceert die aan het drukverschil beantwoorden tussen de twee kanten handelend op het, en deze verplaatsing wordt in een differentiële die capacitieve weerstand omgezet op de capacitieve weerstandsplaat wordt gevormd. Omzetting van een slechte condensator in een standaarduitvoersignaal door een elektronische kring.
Ontwerpeigenschap
◎Hoge precisie, goede stabiliteit;
◎Met ononderbroken zelfdiagnose, lineaire compensatie en digitale verfijningsfuncties;
◎Kan de lokale aanpassing van nul realiseren, waaier, kan ook door verre handexploitant, computer verre aanpassing worden bereikt;
◎De lineaire of worteloutput kan volgens verschillende toepassingen worden geselecteerd;
◎De bevochtigingstijd kan tussen 0.1~16s worden geplaatst;
◎Het kan de omzetting van de eenheden van de drukwaarde in KPa, Pa, InH realiseren: 0, bar, enz.
◎Mislukking en veiligheids de wijzen kunnen door knevel de mislukking/veiligheidsschakelaar worden geplaatst;
◎Met enig punt, multipunt en seriewijze;
◎Met macht van beschermingsfunctie, kan de macht weg zijn werkende gegevens automatisch opslaan;
◎Het stevige element, stoptype drukte kleine, lichtgewicht, sterke de aardbevingsweerstand van de kringsraad;
◎Goede eenrichtingsoverbelastingsbescherming;
Technische parameters
Typische toepassingen | Vloeistoffen, gassen, dampen | ||||||||
Productmodel | NY3051 | ||||||||
Het meten van waaier | Bovengrens URL | ||||||||
Code | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
URL (MPa) | 0,006 | 0,04 | 0,25 | 1.0 | 2.5 | 10 | 25 | 40 | |
Vullende vloeistof | Siliconeolie, inerte (facultatieve) olie | ||||||||
Diafragmamateriaal | 316L, de legering van Ha C (kan worden aangepast) | ||||||||
Precisierang | Klasse 0,025, klasse 0,075, klasse 0,1, klasse 0,2 | ||||||||
Voeding | 24VDC | ||||||||
Signaaloutput | 4… 20mA/HART/RS485/Modbus… | ||||||||
Het werk temperatuur | -40~+85℃ | ||||||||
Procestemperatuur | -25~125℃ (>+125℃ (kan worden aangepast) | ||||||||
Procesverbinding | (Facultatieve) draad en flens | ||||||||
Bevochtigingstijd | 0.1-16s regelbaar | ||||||||
Gebiedsvertoning | (Facultatief) LCD | ||||||||
Beschermingsrang | IP67 | ||||||||
Explosiebestendige rang | ExiaITCT6Ga, ExdIICT6Gb (zie Certificaat voor details) |
* Opmerkingen: De producten kunnen volgens uw specifieke vereisten worden aangepast!
