Productdetails:
|
| Typische applicatie: | Vloeistof, Gas, Damp | product Model: | NP3051X |
|---|---|---|---|
| Vullende vloeistof: | Siliconeolie, inerte (facultatieve) olie | Meetbereik: | 0,006, 004,0.25, 1,0, 2,5, 10,25,40Mpa |
| Meetnauwkeurigheid: | 0,025, 0,075, 0,1, 0,2 | Procestemperatuur: | -25 ~ +85°C (>+125 ℃ kan worden aangepast) |
| Procesverbinding: | Draad, flens | Bevochtigingstijd: | 0.1~16s regelbaar |
| Hoog licht: | 3051 Drukverschiltransmitter,Dampverschildruktransmitter,Draad Vloeistofdruksensorzender |
||

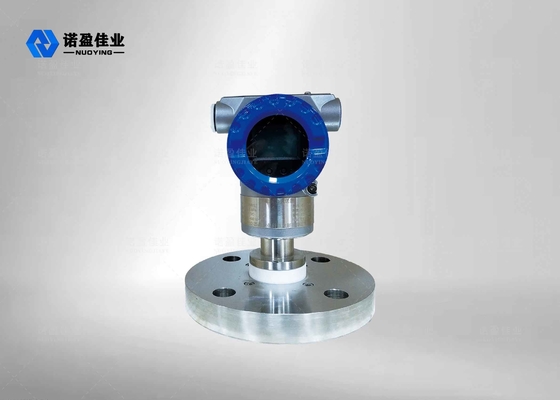

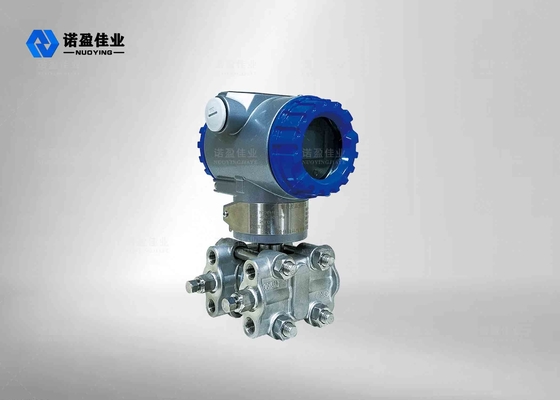

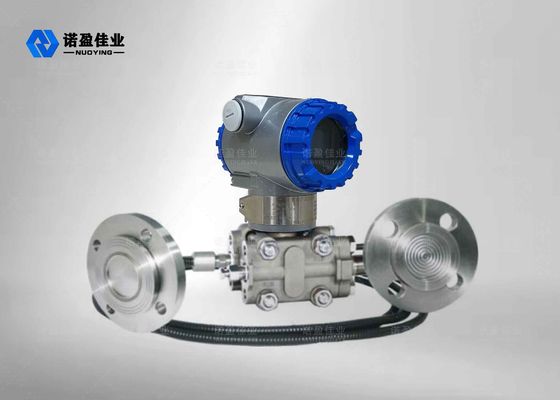

Hoge stabiliteit3051DdifferentieelPgeruststellenTloszender VoorGas Vloeibare Damp DrukMetingToepassingen
autodiagnose 3051 Drukverschiltransmitter Hogedruk Stabiel werkingsprincipe:
De intelligente druk-/druktransmitter uit de serie NY3051 is een intelligent veldinstrument volgens het HART-protocol.Met origineel geïmporteerd diafragmaontwerp, kunnen de microprocessor en het HART-communicatiecircuit worden gebruikt voor tweerichtingscommunicatie met elke hogere computersoftware die het HART-communicatieprotocol of 475 ondersteunt, evenals andere handmatige operators die voldoen aan het HART-communicatieprotocol.Het is ook uitgerust met een 5-bit intelligent digitaal LCD-scherm, dat de verschildruk/drukwaarde, ingangswaarde en uitgangswaarde ter plaatse kan weergeven.Debuggen is erg handig om digitale en intelligente functies van de zender te realiseren.Het is compatibel met het traditionele 4~20mA analoge uitgangssignaal, dus het kan worden uitgewisseld met de analoge meter zonder het besturingssysteem te veranderen.
De intelligente druk-/druktransmitter van de NY3051-serie heeft een variabele capaciteitsdetectiecomponent genaamd "δ" Kamer, de procesdruk wordt overgebracht naar de "δ" Het centrale membraan van de kamer.Het centrale membraan is een gespannen elastisch element dat een overeenkomstige vervormingsverplaatsing genereert voor het drukverschil tussen de twee zijden die erop werken, en deze verplaatsing wordt omgezet in de differentiële capaciteit gevormd op de condensatorplaat.De differentiële capaciteit wordt door een elektronisch circuit omgezet in een standaard uitgangssignaal.
3051 drukverschiltransmitterOntwerpfunctie
◎ Hoge precisie en goede stabiliteit;
◎ Met continue zelfdiagnose, lineaire compensatie en digitale fijnafstellingsfuncties;
◎ Lokale aanpassing van nulpositie en bereik kan worden gerealiseerd, en aanpassing op afstand kan ook worden gerealiseerd via handmatige bediening op afstand en computer;.Lineaire of vierkantsworteluitvoer kan worden geselecteerd op basis van verschillende toepassingen;De dempingstijd kan worden ingesteld om te veranderen tussen 0,1 ~ 16 s;
◎ De eenheid van drukwaarde kan worden geconverteerd tussen KPa, Pa, Inlz0, bar, enz;Storings- en veiligheidsmodi kunnen worden ingesteld door de storings-/veiligheidsschakelaar om te zetten;Met enkelpunts-, meerpunts- en intermitterende modi:
◎ Met de stroomuitvalbeveiligingsfunctie kunnen de werkgegevens automatisch worden opgeslagen wanneer een stroomstoring optreedt;
◎ Solide componenten, plug-in printplaat is klein, licht, sterk en schokbestendig;
◎ Goed in unidirectionele overbelastingsbeveiliging:
3051 drukverschiltransmitterTechnische parameter
| Typische applicatie | Vloeistof, gas, damp; |
| product Model | NP3051X |
| Vloeistof vullen | Siliconenolie, inerte olie (optioneel) |
| Membraanmateriaal | 316L, HaC-legering (aangepast) |
| Meetbereik | 0.006.004.0.25,1.0,2.5,10,25,40Mpa |
| Nauwkeurigheid meten | 0,025,0,075,0,1,0,2 |
| Omgevingstemperatuur | -40 ~ +85°C |
| Procestemperatuur: | -25 ~ +85°C (>+125 ℃ kan worden aangepast) |
| Procesverbinding | Draad, Flens |
| Dempingstijd | 0.1~16s regelbaar |
| Stroomtoevoer | 24VDC |
| Signaaluitgang: | 4-20 mA /HART/RS485/Modbus (LCD optioneel) |
| Beschermingsgraad: | IP65 |
| Explosieveilige kwaliteit: | Exia II CT6 Ga (details in certificaat) |
3051 drukverschiltransmitter Product Toepassingen
Aardolie / petrochemische / chemische industrie: het is gekoppeld aan een smoorapparaat om nauwkeurige stroommeting en -regeling te bieden.Het kan de druk en het vloeistofniveau van leidingen en opslagtanks meten.
Elektriciteit/stadsgas/andere bedrijfsondernemingen: plaatsen die een hoge stabiliteit en zeer nauwkeurige meting vereisen.
Pulp- en papierfabricage: Het wordt gebruikt op plaatsen waar chemische bestendigheid en corrosiebestendigheid vereist zijn.
Staal/non-ferrometalen/keramiek: gebruikt op plaatsen waar hoge stabiliteit en hoge precisie vereist zijn voor ovendrukmeting.
Machinebouw/scheepsbouw: Het wordt gebruikt op plaatsen waar stabiele metingen vereist zijn onder strikte controle (temperatuur, vochtigheid, enz.) en onder zeer nauwkeurige omstandigheden.
