Productdetails:
|
Meetbereik: | 0~20m (geïntegreerd) | Procesdruk: | -0.1~0.1MPa |
---|---|---|---|
Procesverbinding: | Flens | signaaloutput: | 4… 20 mA |
Weergavemodus:: | Vloeibaar niveau (luchthoogte) | Vastgestelde output: | Bovenleer en ondergrens het plaatsen |
mate van bescherming: | (FACULTATIEVE) IP65、 IP67、 IP68 | Explosiebestendige rang: | Exia II CT6 GA |
Hoog licht: | Flens ultrasone niveausensor,ultrasone niveaumeter met groot zendvermogen |

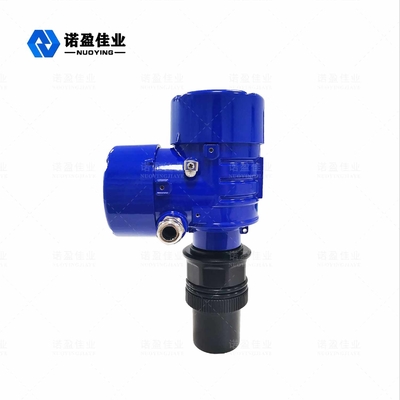

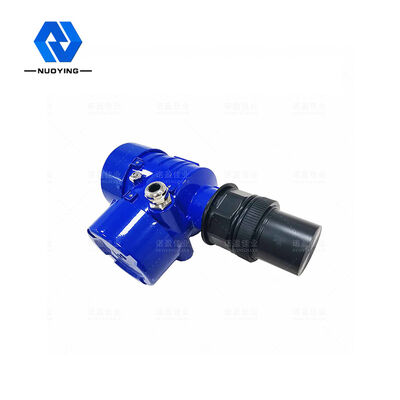

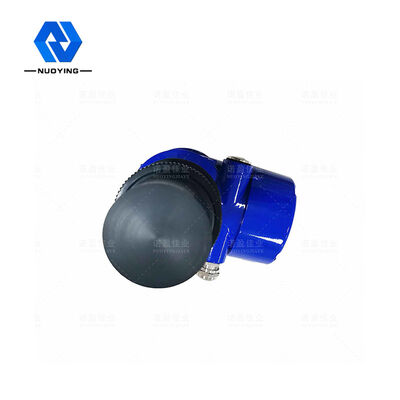

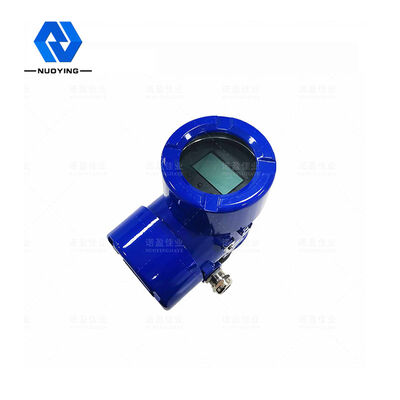

Flens ultrasone niveaumeter met groot zendvermogen
Werkingsprincipe vanFlens ultrasone niveaumeter met groot zendvermogen
De ultrasone niveaumeter is bovenop de container geïnstalleerd.Onder besturing van de elektronische eenheid zendt de sonde een bundel ultrasone pulsen uit naar het te meten object.De geluidsgolf wordt gereflecteerd door het oppervlak van het object en sommige gereflecteerde echo's worden opgevangen door de sonde en omgezet in elektrische signalen.Het tijdsverschil om opnieuw te worden ontvangen en de bekende geluidssnelheid worden gebruikt om de verandering van het materiaalniveau te bepalen.Het microgolfsignaal wordt door het elektronische apparaat verwerkt en uiteindelijk omgezet in een elektrisch signaal gerelateerd aan het materiaalniveau.

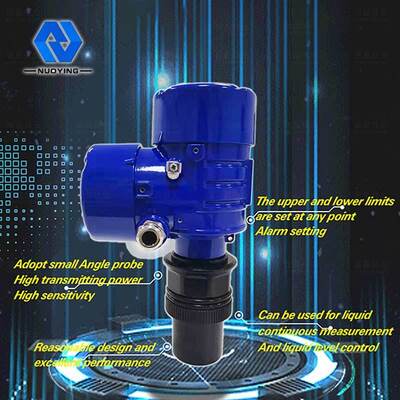

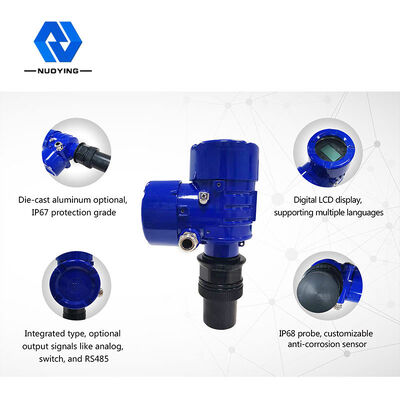

OntwerpkenmerkvanFlens ultrasone niveaumeter met groot zendvermogen
◎ sonde met kleine hoek wordt gebruikt voor ultrasone golven, met een groot zendvermogen en hoge gevoeligheid
◎ boven- en ondergrensinstelling en alarminstelling op elk punt, kan worden gebruikt voor continue vloeistofmeting en vloeistofniveauregeling
◎ redelijk ontwerp, uitstekende prestaties, eenvoudige structuur, gemakkelijke installatie, enz
technische parametersvanFlens ultrasone niveaumeter met groot zendvermogen

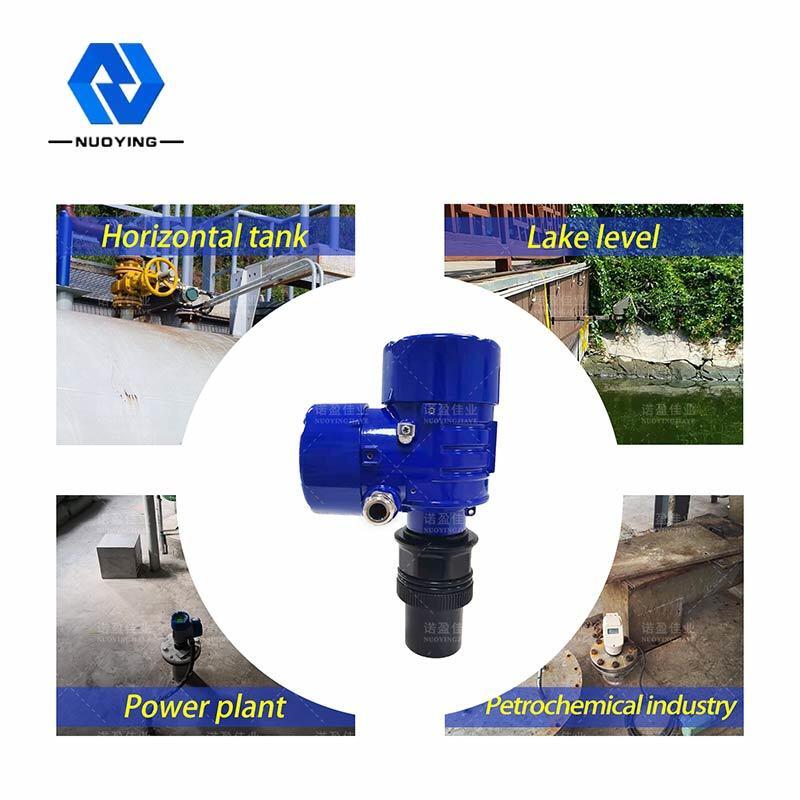

Ttypische toepassing | Vloeistof (geen roeren, schuim, vervluchtiging, enz.) |
Productmodellen | NYCSUL-502 |
Het type sonde |
Geïntegreerd, gesplitst |
Het antennemateriaal | PP, PVC, 304 |
Meetbereik | 0~ 20M (geïntegreerd), 0~40m (afzonderlijk), |
Nauwkeurigheid van de meting | <0,25% (bereik < 20 m), <0,5% (bereik > 20 m) |
De procestemperatuur | 3M, 20M |
Nauwkeurigheid van de meting | 0,05% ~ 0,1% FS |
De procestemperatuur | -20~ +70C |
Procesdruk | -0,1 ~ 0,1 MPa, (atmosferische druk) |
Elektrische interface | M20×1,5,½"NPT |
Beschermingsklasse | IP65, IP67, IP68 (optioneel) |
Procesverbinding | Flens |
Weergavemodus | Vloeistofniveau, afstand (luchthoogte) |
Stel de uitvoer in | Bovengrens instelling, ondergrens instelling |
Signaaluitgang | 4... 20mA/ HART/ RS485/Modbus... |
Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | Exia II CT6 Ga, Exd II CT6 Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
