Productdetails:
|
| Typische applicatie: | Vloeistof (geen het bewegen.) | Productmodellen: | Nycsul-503 |
|---|---|---|---|
| Het sondetype: | Lichaam, gespleten anticorrosief lichaam, explosiebestendig, anticorrosief, | Het materiaal van de antennevorm: | PP, PVC, PTFE |
| Nauwkeurigheid van meting: | <0> | Procesdruk: | -0.1 MPa ~=0.1 (luchtdruk) |
| Procesverbinding: | Flens | Explosiebestendige rang: | Exia II CT6 GA, Exd II CT6 GB (zie certificaat) |
| Hoog licht: | PTFE ultrasone niveaumeter,alarminstelling ultrasone niveausensor,flens ultrasone niveauzender |
||

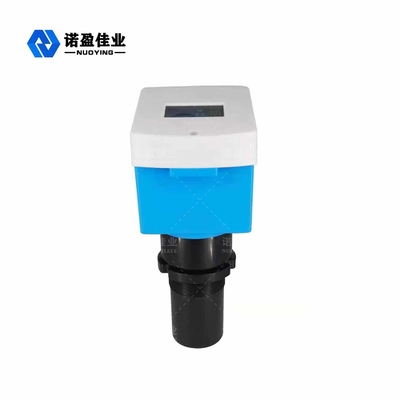

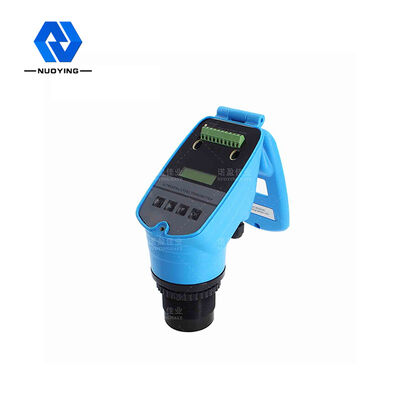

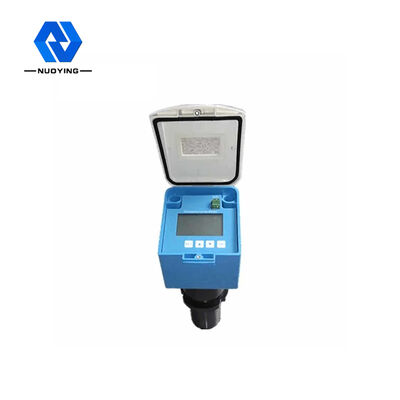

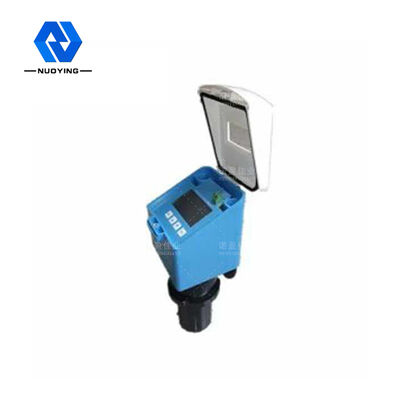

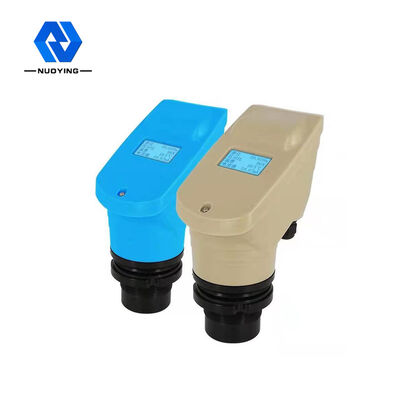

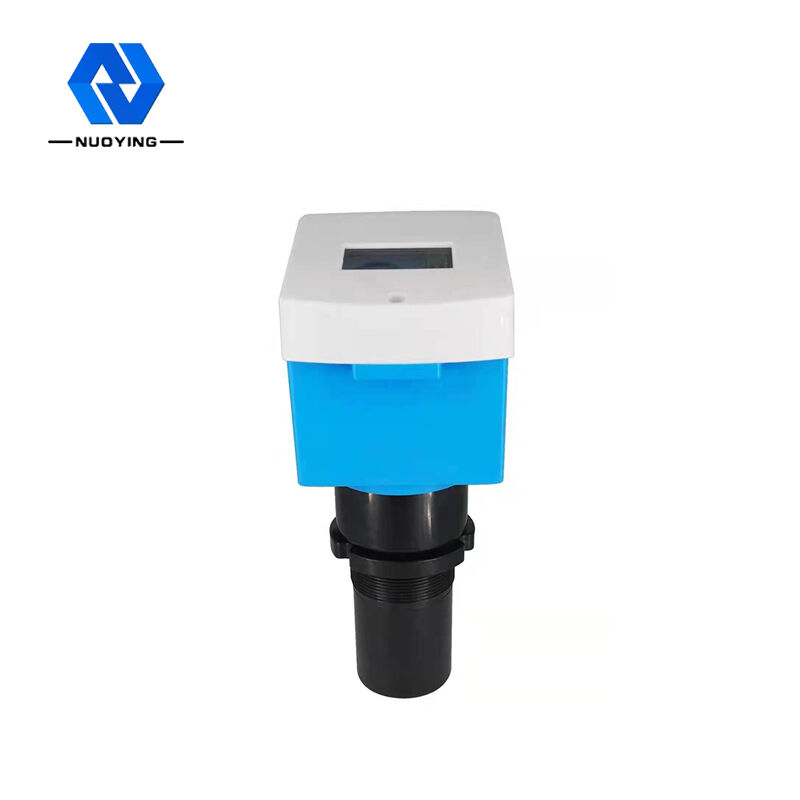

Hooggevoelige NYCSUL ultrasone niveaumeter Alarminstelling op elk punt
Het werkingsprincipevan Hoge Gevoeligheid NYCSUL Ultrasone Niveaumeter Alarm Instelling Op Elke Ponit
Het werkingsprincipe van de ultrasone niveaumeter is dat de ultrasone transducer (sonde) een hoogfrequente gepulseerde geluidsgolf uitzendt wanneer deze het oppervlak van het gemeten materiaal (materiaal) tegenkomt en wordt gereflecteerd en teruggevouwen.De gereflecteerde echo wordt opgevangen door de transducer en omgezet in een elektrisch signaal.de voortplantingstijd van de geluidsgolf Het is evenredig met de afstand van de geluidsgolf tot het oppervlak van het object.De relatie tussen de geluidsgolftransmissieafstand S, de geluidssnelheid C en de geluidstransmissietijd T kan worden uitgedrukt met de formule: S=C×T/2.
Omdat de uitgezonden ultrasone puls een bepaalde breedte heeft, overlapt de gereflecteerde golf in een klein gebied dicht bij de transducer de uitgezonden golf, die niet kan worden geïdentificeerd en de afstandswaarde niet kan worden gemeten.Dit gebied wordt de metingsdode zone genoemd.De grootte van de blinde zone is gerelateerd aan het model van de ultrasone niveaumeter.
Het sondedeel zendt ultrasone golven uit, de ultrasone golven worden gereflecteerd wanneer ze een medium tegenkomen met een groot dichtheidsverschil ten opzichte van de lucht, en de gereflecteerde golven worden opgevangen door het sondedeel.De afstand van de sonde tot het oppervlak van de vloeistof (object) is evenredig met de tijd die de ultrasone golf verstrijkt: afstand [m] = tijd x geluidssnelheid/2 [m]
Ontwerpkenmerkvan Hoge Gevoeligheid NYCSUL Ultrasone Niveaumeter Alarm Instelling Op Elke Ponit
◎ redelijk ontwerp, uitstekende prestaties, eenvoudige structuur, gemakkelijke installatie, enz
◎ sonde met kleine hoek wordt gebruikt voor ultrasone golven, met een groot zendvermogen en hoge gevoeligheid
◎ boven- en ondergrensinstelling en alarminstelling op elk punt, kan worden gebruikt voor continue vloeistofmeting en vloeistofniveauregeling
technische parametersvan Hoge Gevoeligheid NYCSUL Ultrasone Niveaumeter Alarm Instelling Op Elke Ponit
| Ttypische toepassing | Vloeistof (geen roeren, schuim, vervluchtiging, enz.) |
| Productmodellen | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Het type sonde | Lichaam, gespleten lichaam, explosiebestendig, anticorrosief, anticorrosief en explosiebestendig |
| Het antennemateriaal | PP, PVC, PTFE, 304 |
| Meetbereik | 0~ 20M (geïntegreerd), 0~40m (afzonderlijk), |
| Nauwkeurigheid van de meting | <0,25% (bereik <20 m), <0,5% (bereik >20 m) |
| De procestemperatuur | 3M, 20M (diepe put kan enkele honderden meters meten, wat ook kan worden aangepast) |
| Nauwkeurigheid van de meting | 0,05% ~ 0,1% FS |
| De procestemperatuur | -20~+70C |
| Procesdruk | -0,1 ~=0,1 MPa, (atmosferische druk) |
| Elektrische interface | M20×1,5,½"NPT |
| Beschermingsklasse | IP65, IP67, IP68 (optioneel) |
| Procesverbinding | Procesverbinding |
| Weergavemodus | Vloeistofniveau, afstand (luchthoogte) |
| Stel de uitvoer in | Bovengrens instelling, ondergrens instelling |
| Signaaluitgang | 4... 20mA/ HART/ RS485/Modbus... |
| Beschermingsgraad | IP65, IP67, IP68 (optioneel) |
| Explosieveilige kwaliteit | Exia II CT6 Ga, Exd II CT6 Gb (zie certificaat voor details) |
※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
