Productdetails:
|
Explosie -explosie-proofgrade: | ExiaCT6Ⅱ GA | Beschermingsklasse: | IP65, IP67 |
---|---|---|---|
Shell materiaal: | Polypropyleen/Aluminium | Weergave: | LCD |
Plaatsende output: | Bovengrens die, ondergrens het plaatsen plaatsen | Weergavemodus:: | Vloeibaar niveau, afstand (lege hoogte) |
signaaloutput: | 4… 20mA/HART/RS485… | Procesverbinding: | Draad, Flens, (facultatieve) Steunsteun |
Hoog licht: | Ultrasone niveausensor 40 KHz,100 KHz ultrasone niveauzender,watertank Ultrasone niveausensor |

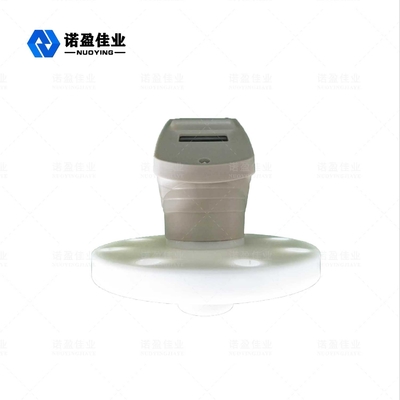

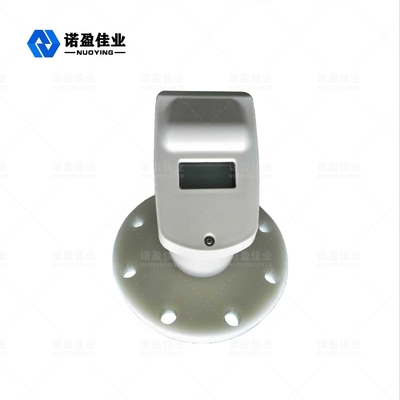

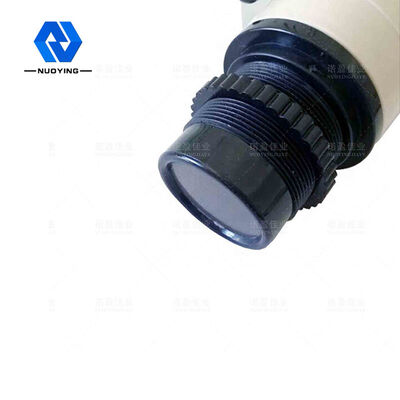

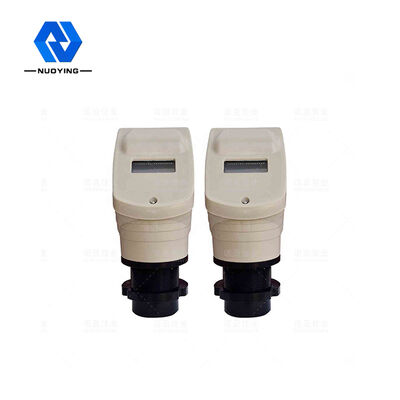

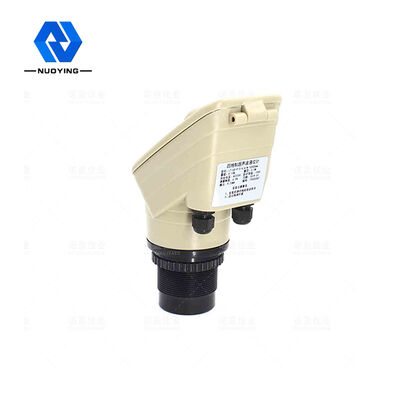

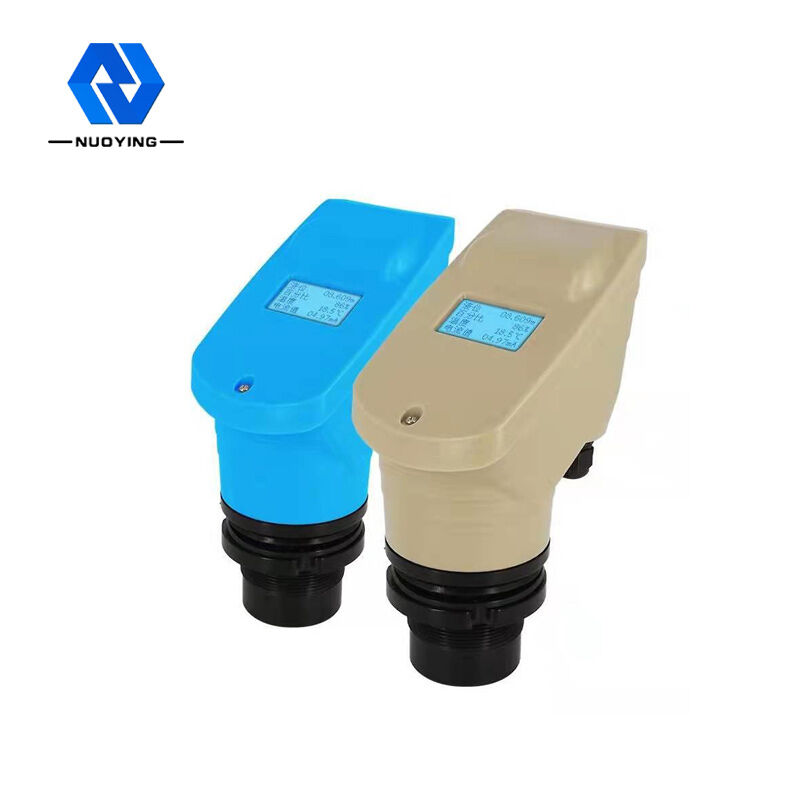

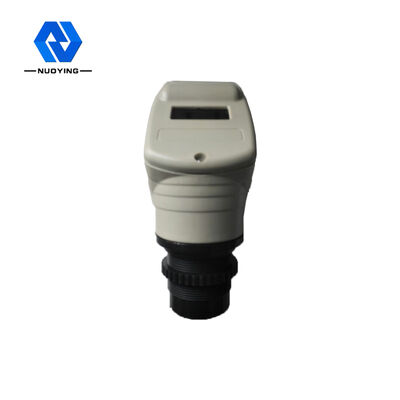

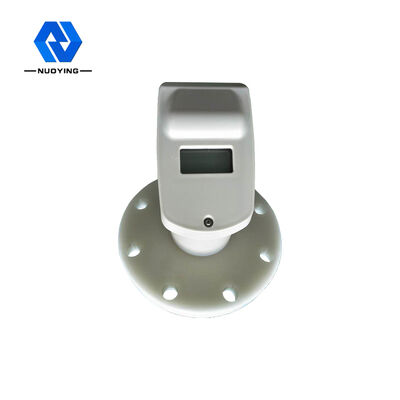

NYCSUL-501 40KHz 100KHz ultrasone niveausensor voor watertank IP67
Ultrasone niveauzender
Ultrasone niveaumeter is een digitale niveaumeter die wordt bestuurd door een microprocessor.Bij het meten van ultrasone puls gemaakt door een sensor (transducer), worden geluidsgolven na de reflectie van het vloeistofoppervlak door dezelfde sensor ontvangen, door piëzo-elektrisch kristal omgezet in elektrische signalen en door geluidsgolven tussen zend- en ontvangsttijd om de sensor te berekenen aan de gemeten afstand op het oppervlak van de vloeistof.Door het gebruik van contactloze meting is het gemeten medium bijna onbeperkt en kan het op grote schaal worden gebruikt in een verscheidenheid aan hoogtemetingen van vloeibare en vaste materialen.
Ultrasone niveauzenderTechnische parameter
Typische applicatie | Vloeistofniveaumeting |
Frequentiebereik | 40 KHz,100KHz |
Sondetype: | Geïntegreerd |
Sondemateriaal | PP/PVC/PTFE/304 (optioneel)) |
Meetbereik | 020m |
Meetnauwkeurigheid | 0,25% (Bereik)20m) |
Meethoek | 10° |
Stroomvoorziening | 24VDC,220VAC |
Procestemperatuur: | (-20-70) |
Procesdruk | Normale druk |
Procesverbinding | Schroefdraad, flens, beugelmontage (optioneel) |
Signaaluitgang: | 4...20mA/HART/RS485... |
Weergavemodus: | Vloeistofniveau, afstand (lege hoogte) |
Uitgang instellen | Bovengrens instelling, ondergrens instelling |
Weergave | LC D |
Shell materiaal | Polypropyleen/Aluminium |
Beschermingsklasse | IP65,IP67 |
Explosieveilige kwaliteit | ExiaCT6 Ga |
Ultrasone niveauzenderMeetprincipe:
De ultrasone niveaumeter is bovenop de container geïnstalleerd.Onder controle van de elektronische eenheid zendt de sonde een straal ultrasone pulsen uit naar het te meten object, de geluidsgolf wordt gereflecteerd door het oppervlak van het object en een deel van de gereflecteerde echo wordt door de sonde ontvangen en omgezet in een elektrisch signaal, dat opnieuw wordt verzonden volgens de ultrasone golf.Het tijdsverschil tot herontvangst en de bekende geluidssnelheid worden gebruikt om de verandering van het materiaalniveau te bepalen.Het microgolfsignaal wordt verwerkt door het elektronische apparaat en uiteindelijk omgezet in een elektrisch signaal gerelateerd aan het materiaalniveau.
