Productdetails:
|
Typische applicaties: | Vloeibare, bijtende vloeistof | Signaaluitgang:: | 4~20mADC/HART/RS485 |
---|---|---|---|
Omgevingstemperatuur: | -40 〜 85 °C | Proces temperatuur: | -10~+70 °C |
Procesverbinding: | draadflens montage (optioneel) | Stroomvoorziening: | 24VDC (± 5%) |
Laad capaciteit: | < (U-15) / 0.02A | Diafragmamateriaal: | 316L, keramisch diafragma (optioneel) Materiaal behuizing: aluminium, roestvrij staal (optioneel) |

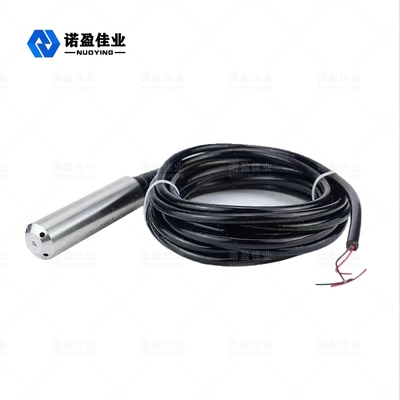

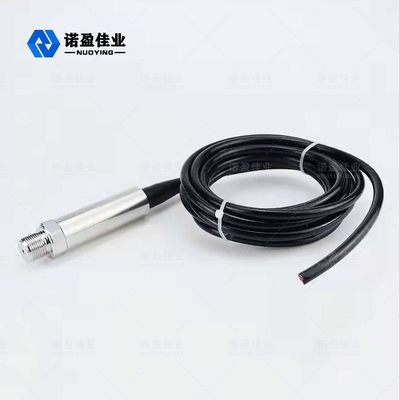

NH93420 Ingangstype Waterniveau-drukopnemers HART keramisch membraan
NH93420 Vloeistofniveauzender Druksensorzender
NH93420-serie vloeistofniveautransmitter is de uitbreiding en ontwikkeling van druktransmittertechnologie, volgens het principe van lineaire relatie tussen de druk die wordt gegenereerd door verschillende soortelijke zwaartekracht van vloeistof op verschillende hoogten, om nauwkeurige meting en transmissie van water, olie en pastavolume te bereiken, vloeistof hoogte, gewicht.
NH93420 VloeistofniveauzenderTechnische parameter
Typische applicaties | Vloeibare, bijtende vloeistof | ||||||||||
Meetbereik |
|
||||||||||
Signaaluitgang: | 4~20mADC/HART/RS485 | ||||||||||
Omgevingstemperatuur | -40 〜85 °C | ||||||||||
Proces temperatuur | -10~+70 °C | ||||||||||
Procesverbinding | draadflens montage (optioneel) | ||||||||||
Stroomvoorziening | 24VDC (± 5%) | ||||||||||
Laad capaciteit | < (U-15) / 0.02A | ||||||||||
Diafragma materiaal | 316L, keramisch diafragma (optioneel) Materiaal behuizing: aluminium, roestvrij staal (optioneel) | ||||||||||
Stabiliteit | ±0,05%FS/ jaar;±0,1 %FS/ jaar | ||||||||||
Veld weergave | LCD-scherm (optioneel) | ||||||||||
Niveau van bescherming | IP67 | ||||||||||
Blast-klasse | Exia II CT5 Exd IIBT5 (optioneel) |
※ Opmerking:Productenkan zijnaangepast volgensnaar despecifieke vereistenvangebruikers!
NH93420 Vloeistofniveauzender Bediening Beginsel

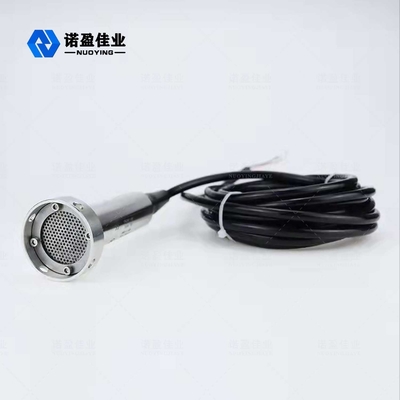

De vloeistofniveautransmitter bestaat uit een speciale gasgeleidingskabel die is ingebouwd in een capillaire slang, een knelkoppeling en een sonde.De sonde van de niveaumeter is gemaakt van een roestvrijstalen kern met een membraan aan de onderkant en een plastic omhulsel met gaten.De vloeistofniveaumeting is eigenlijk het verschil tussen de hydrostatische druk op de sondekop en de werkelijke atmosferische druk, en vervolgens zetten de keramische sensor (bevestigd aan de roestvrijstalen film) en de elektronische component het drukverschil om in het 4〜20mA uitgangssignaal .
Wanneer de hydrostatische vloeistofniveauzender in een bepaalde diepte van de gemeten vloeistof wordt geplaatst, is de drukformule van de sensor als volgt: PA= p・g・h+Po om de vloeistofniveauformule te verkrijgen: h = PA- Po/ p *g.
Tegelijkertijd wordt de vloeistofdruk via het gasgeleidingsroestvrij staal in de positieve drukkamer van de sensor gebracht en vervolgens wordt de atmosferische druk op het vloeistofoppervlak verbonden met de negatieve drukkamer van de sensor, om tegen te gaan de Po, op de achterkant van de sensor en maak de gemeten druk van de sensor PA-Po= p・g・h.
Als de dichtheid van de vloeistof uniform is, is het statische drukverschil evenredig met de hoogte van het vloeistofniveau.
NH93420 Vloeistofniveauzender Ontwerpkenmerken
