Productdetails:
|
Antenne materiaal: | PVC、 PTFE、 304 VAN PP、 | Typische applicatie: | vloeistof (geen agitatie, schuim, vervluchtiging, enz.) |
---|---|---|---|
Procesdrukmeter: | - 0,1 ~ 0,1 MPa (normale druk) | Temperatuur Nauwkeurigheid: | -20~+70℃ |
Productmodellen: | NYCSUL-501 | Sondetype: | Geïntegreerd |
Plaatsende output: | Bovengrens die, ondergrens het plaatsen plaatsen | Meetbereik: | 020m |

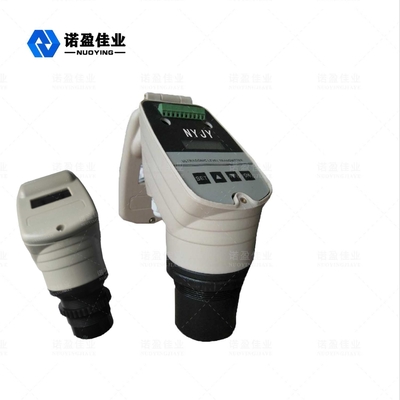

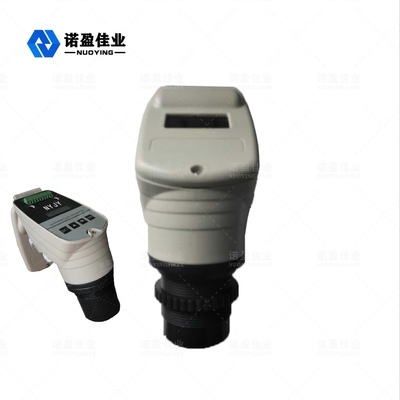

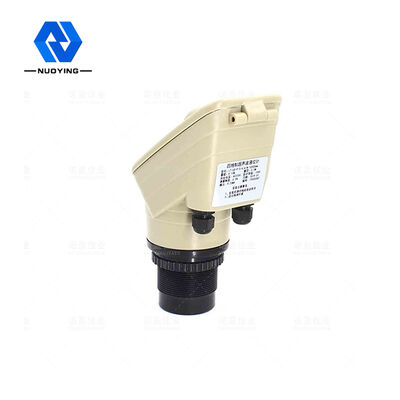

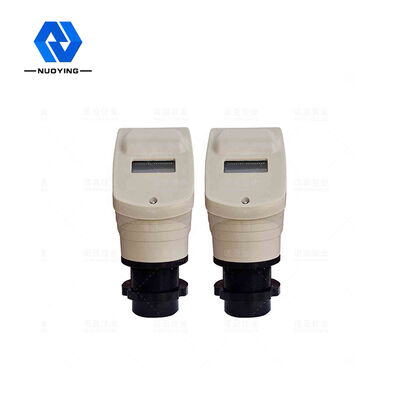

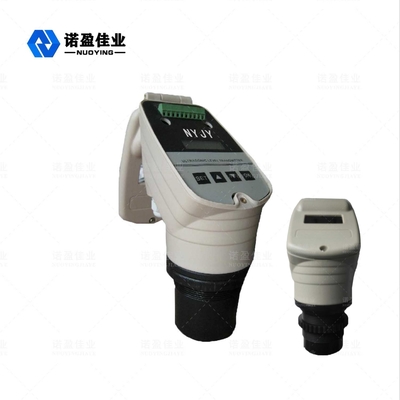

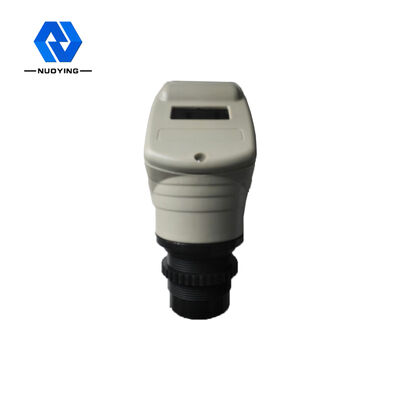

NYCSUL-501 Ultrasone niveaumeter met uitstekende prestaties
NYCSUL-501Ultrasone niveaumeter Werkend principe
De ultrasone niveaumeter is bovenop de container geïnstalleerd.Onder besturing van de elektronische unit stuurt de sonde een straal ultrasone pulsen naar het te meten object.De geluidsgolf wordt gereflecteerd door het objectoppervlak en een deel van de gereflecteerde echo wordt opgevangen door de sonde en omgezet in elektrische signalen.De niveauverandering wordt bepaald aan de hand van het tijdsverschil tussen de uitzending van de ultrasone golf en de ontvangst van de ultrasone golf en de bekende geluidssnelheid.Het microgolfsignaal wordt door het elektronische apparaat verwerkt en ten slotte omgezet in elektrische signalen gerelateerd aan het materiaalniveau.
Typische applicatie | vloeistof (geen agitatie, schuim, vervluchtiging, enz.) |
Productmodellen | NYCSUL-501,NYCSUL-502,NYCSUL-503 |
sonde type | geïntegreerd, gespleten, explosiebestendig, anticorrosief en explosiebestendig |
Antenne materiaal | PP,PVC,PTFE,304 |
Meetbereik | 0~20m (geïntegreerd), 0~40m (gescheiden), |
Meetnauwkeurigheid | <0,25% (meetbereik<20m), <0,5% (meetbereik>20m) |
Procestemperatuur | -20~+70℃ |
Proces druk | - 0,1 ~ 0,1 MPa (normale druk) |

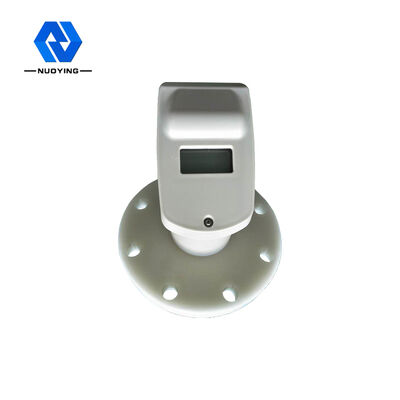

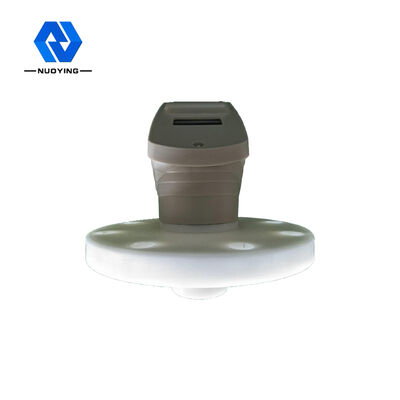

Procesverbinding | draad, flens (optioneel) |
Stroomvoorziening | 24VDC |
Signaaluitvoer | 4...20mA/HART/RS485/Modbus… |
Weergavemodus | vloeistofniveau en afstand (lege hoogte) |
Uitvoer instellen | instelling bovengrens, instelling ondergrens |
Beschermingsgraad | IP 65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | Exia ll CT6 Ga, Exib II BT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!
NYCSUL-501Ultrasone niveaumeterOntwerpkenmerken
◎ Redelijk ontwerp, uitstekende prestaties, eenvoudige structuur, gemakkelijke installatie, enz.;

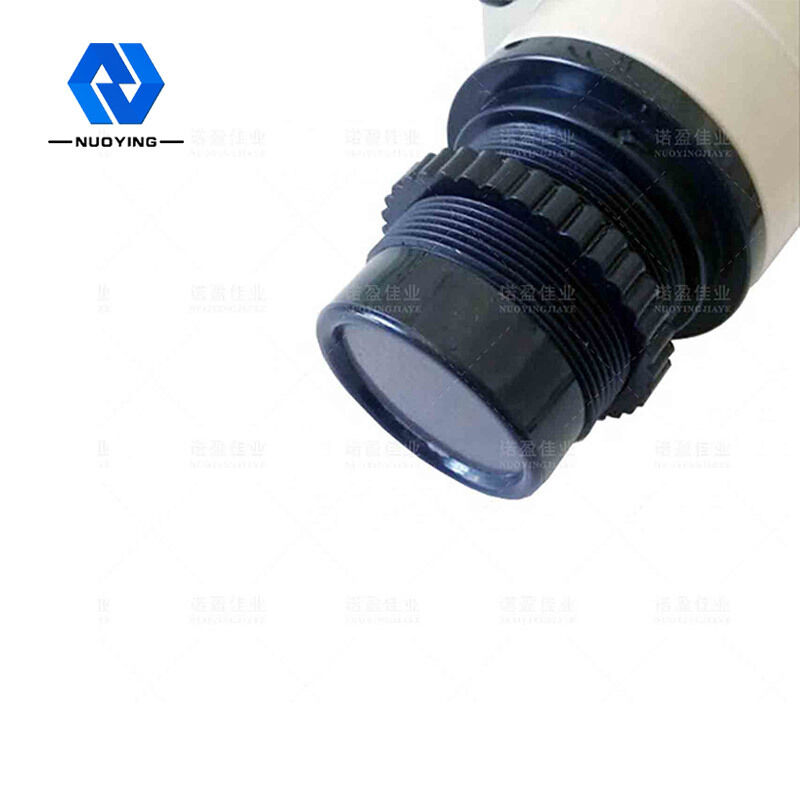

◎ Kleine hoeksonde wordt gebruikt voor ultrasone golven, met een hoog zendvermogen en hoge gevoeligheid;
◎ De boven- en ondergrensinstelling en alarminstelling op elk punt kunnen worden gebruikt voor continue vloeistofmeting en vloeistofniveauregeling.
