Productdetails:
|
| Antenne materiaal: | PVC、 PTFE、 304 VAN PP、 | Typische applicatie: | Vloeistof |
|---|---|---|---|
| Procesdrukmeter: | - 0,1 ~ 0,1 MPa (normale druk) | Temperatuur Nauwkeurigheid: | -20~+70℃ |
| Stroomvoorziening: | 24VDC | Productmodellen: | Nycsul-502 |
| Procesverbinding: | Draad, Flens (optioneel) | Meetbereik: | 040m |

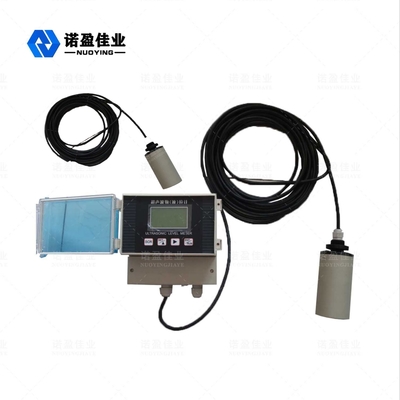

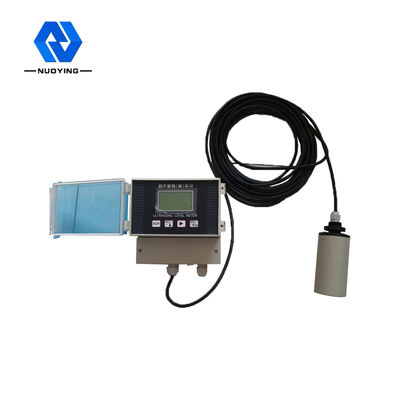

NYCSUL-502 Intelligente contactloze ultrasone niveaumeter
NYCSUL-502Ultrasone niveaumeter Werkend principe
De ultrasone niveaumeter wordt bovenaan de container geïnstalleerd, onder besturing van de elektronische eenheid, de sonde zendt een straal ultrasone pulsen uit naar het te meten object, de geluidsgolven worden gereflecteerd door het oppervlak van het object, een deel van de gereflecteerde echo wordt opgevangen door de sonde en omgezet in een elektrisch signaal, op basis van het tijdsverschil tussen de ultrasone golven van de opnieuw te ontvangen emissie en de bekende geluidssnelheid om de niveauverandering te bepalen, wordt het microgolfsignaal verwerkt door de elektronische eenheid en uiteindelijk omgezet in een niveaugerelateerd Het elektronische apparaat verwerkt het microgolfsignaal en zet het om in een elektrisch signaal gerelateerd aan het niveau.

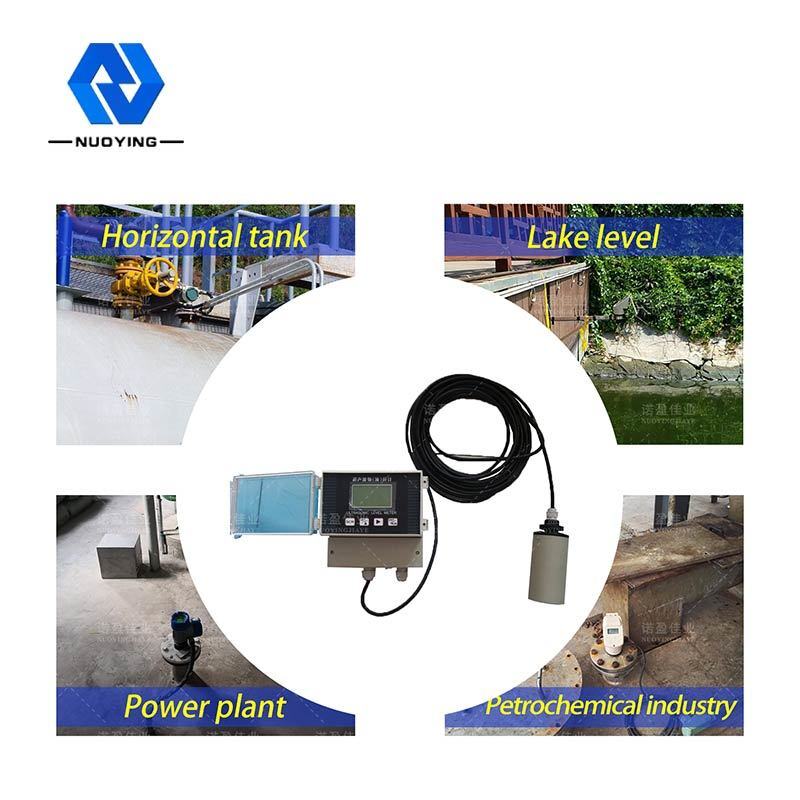

| Typische applicatie | vloeistof (geen agitatie, schuim, vervluchtiging, enz.) |
| Productmodellen | NYCSUL-502 |
| sonde type | geïntegreerd, gespleten, explosiebestendig, anticorrosief en explosiebestendig |
| Antenne materiaal | PP,PVC,PTFE,304 |
| Meetbereik | 0~40m |
| Meetnauwkeurigheid | <0,25% (meetbereik<20m), <0,5% (meetbereik>20m) |
| Procestemperatuur | -20~+70℃ |
| Proces druk | - 0,1 ~ 0,1 MPa (normale druk) |
| Procesverbinding | draad, flens (optioneel) |
| Stroomvoorziening | 24VDC |
| Signaaluitvoer | 4...20mA/HART/RS485/Modbus… |
| Weergavemodus | vloeistofniveau en afstand (lege hoogte) |
| Uitvoer instellen | instelling bovengrens, instelling ondergrens |
| Beschermingsgraad | IP 65, IP67, IP68 (optioneel) |
| Explosieveilige kwaliteit | Exia ll CT6 Ga, Exib II BT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!

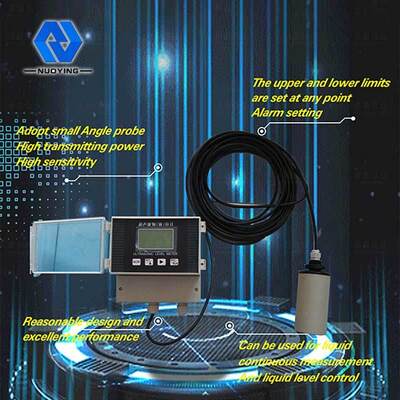

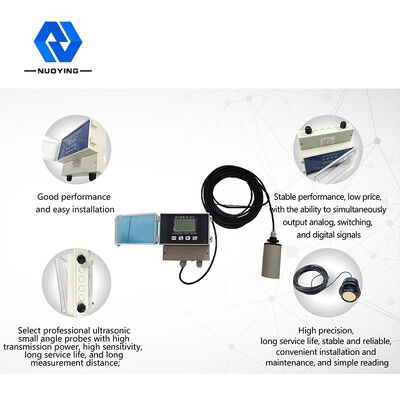

NYCSUL-502Ultrasone niveaumeterOntwerpkenmerken
Redelijk ontwerp, uitstekende prestaties, eenvoudige structuur, eenvoudige installatie, enz.
Sonde met kleine hoek voor ultrasone golven, hoog emissievermogen en hoge gevoeligheid.
Elke instelling van de boven- en ondergrens, alarminstelling, kan worden gebruikt voor continue vloeistofmeting en niveauregeling.
