Productdetails:
|
Productmodellen: | Nycsul-503 | Typische applicatie: | vloeistof (geen agitatie, schuim, enz.) |
---|---|---|---|
Procesdrukmeter: | - 0,1 ~ 0,1 MPa | Stroomvoorziening: | 24VDC |
Temperatuur Nauwkeurigheid: | -20~+70℃ | Meetnauwkeurigheid: | <0,25% (meetbereik<20 meter),<0,5% (meetbereik>20m) |
Weergavemodus: | vloeistofniveau en afstand (lege hoogte) | Meetbereik: | 020m |

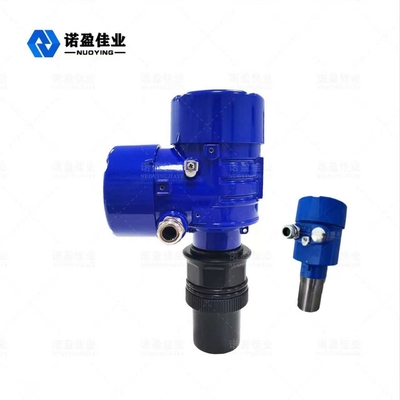

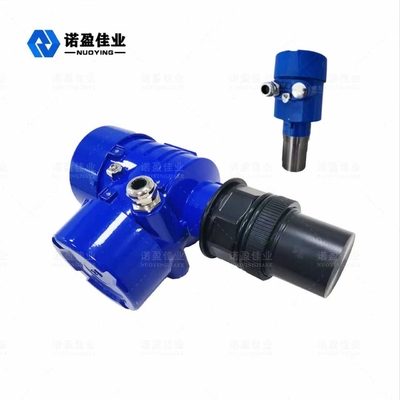

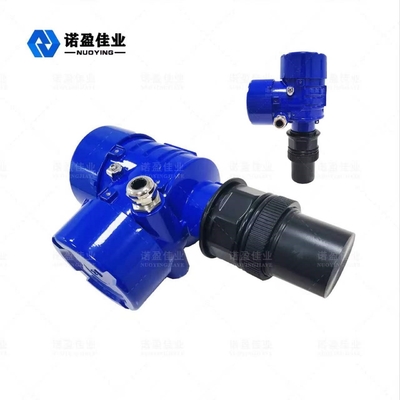

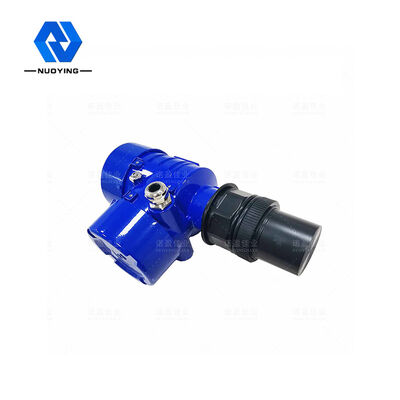

NYCSUL-503 Ultrasone niveaumeter met groot vermogen en hoge gevoeligheid
NYCSUL-503Ultrasone niveaumeter Werkend principe
De ultrasone niveaumeter is geïnstalleerd op de bovenkant van de container, onder besturing van de elektronische eenheid, de detector zendt de ultrasone puls uit om het object te meten, het oppervlak van het object dat wordt gereflecteerd door de akoestische golf, en een deel van de gereflecteerde echo is ontvangen door de sonde, omgezet in elektrisch signaal, volgens het ultrasone tijdsverschil van de transmissie tot opnieuw ontvangen en de bekende geluidssnelheid om de niveauverandering te bepalen, microgolfsignaal door de elektronische apparaatverwerking, dit wordt uiteindelijk omgezet in elektrische signalen gekoppeld aan het niveau.

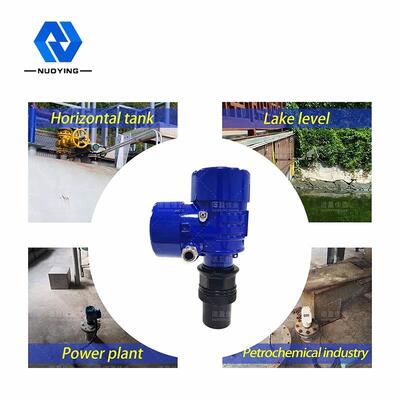

Typische applicatie | vloeistof (geen agitatie, schuim, vervluchtiging, enz.) |
Productmodellen | NYCSUL-503 |
sonde type | geïntegreerd, gespleten, explosiebestendig, anticorrosief en explosiebestendig |
Antenne materiaal | PP,PVC,PTFE,304 |
Meetbereik | 0~20m |
Meetnauwkeurigheid | <0,25% (meetbereik<20m), <0,5% (meetbereik>20m) |
Procestemperatuur | -20~+70℃ |
Proces druk | - 0,1 ~ 0,1 MPa (normale druk) |
Procesverbinding | draad, flens (optioneel) |
Stroomvoorziening | 24VDC |
Signaaluitvoer | 4...20mA/HART/RS485/Modbus… |

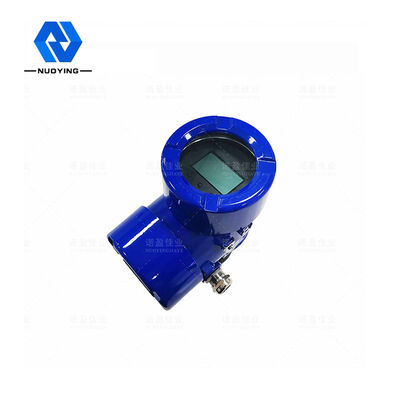

Weergavemodus | vloeistofniveau en afstand (lege hoogte) |
Uitvoer instellen | instelling bovengrens, instelling ondergrens |
Beschermingsgraad | IP 65, IP67, IP68 (optioneel) |
Explosieveilige kwaliteit | Exia ll CT6 Ga, Exib II BT6 Gb (zie certificaat voor details) |
Opmerking: de producten kunnen worden aangepast en ontworpen volgens de specifieke eisen van gebruikers!

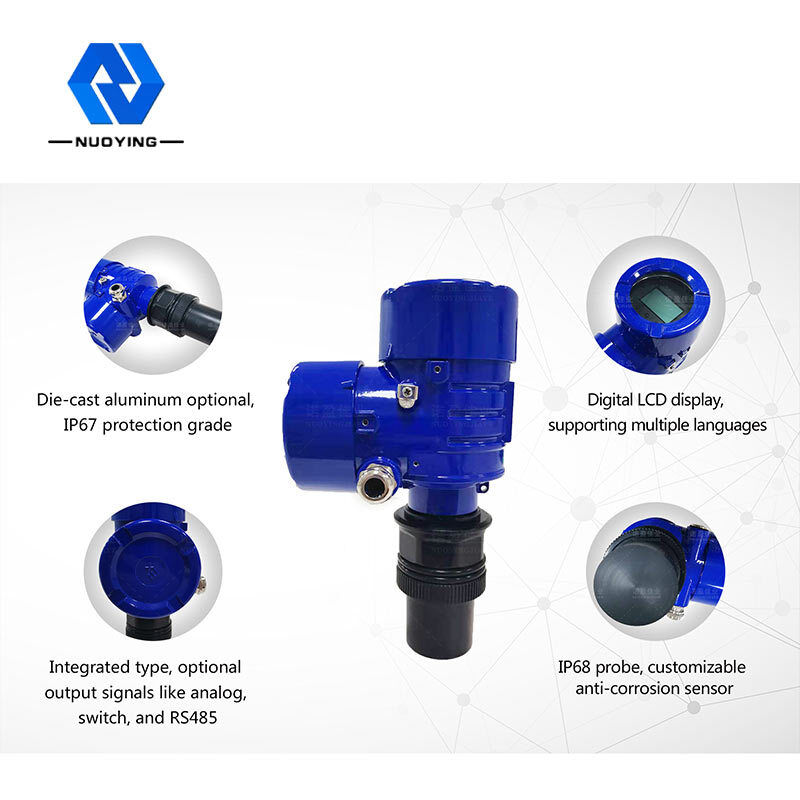

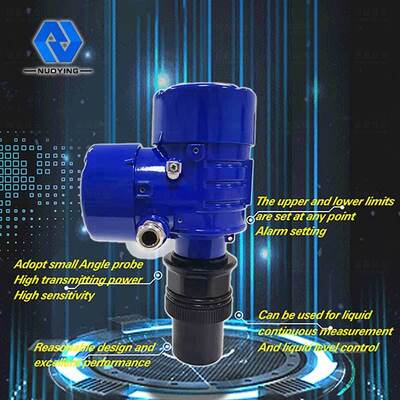

NYCSUL-503Ultrasone niveaumeterOntwerpkenmerken
Redelijk ontwerp, uitstekende prestaties, eenvoudige structuur, eenvoudige installatie en andere kenmerken.
Ultrasone sonde met kleine hoek, hoog zendvermogen en hoge gevoeligheid.
Elke instelling van de boven- en ondergrens, alarminstelling, kan worden gebruikt voor continue vloeistofmeting en vloeistofniveauregeling.
