Differentiële druktransmitter - Nauwkeurige flow- en niveaumeting

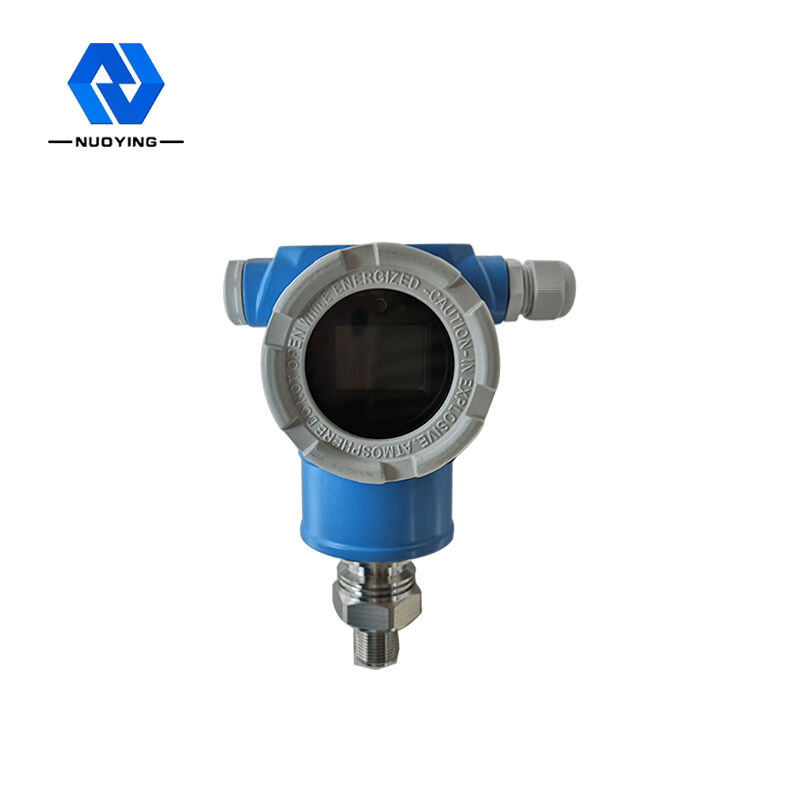

Stabiele output en druktransmitter met hoge gevoeligheid NY3051

Werkingsprincipe van druktransmitter

NY3051-serie diffuus silicium druktransmitters maken allemaal gebruik van geïmporteerde chips, een nieuwe generatie druksensoren geproduceerd na een zorgvuldig structureel ontwerp, signaalverwerking en assemblage, en testen in strikte overeenstemming met nationale normen. Deze serie producten heeft een stabiele output, hoge gevoeligheid en precisie, en heeft ook goede temperatuureigenschappen en een sterk anti-interferentievermogen

De NY3051-serie is gemaakt van het drukweerstandseffect van halfgeleiders en micromachinetechnologie, op de specifieke kristalrichting van de monokristallijne siliciumwafel, met behulp van foto-etstechnologie, diffusie en andere halfgeleiderprocessen om een Wheatstone-brug te maken om een gevoelig diafragma te vormen. Bij blootstelling aan externe krachten treedt er een kleine verandering op, de weerstand verandert en de weerstand van de brugarm verandert (het ene paar wordt groter en het andere wordt kleiner) in de uitgangssignaal van de excitatiespanning, door computertemperatuurcompensatie, laserweerstand aanpassing, signaalversterking en andere verwerkingsmethoden en strikte assemblagetests, kalibratie en andere processen om een druktransmitter met een standaard uitgangssignaal te produceren.

Ontwerpkenmerk vanDrukzender

◎De uitvoer is stabiel, de gevoeligheid is hoog, de invloed van interferentie en ruis en andere factoren is relatief klein, de overeenkomstige kosten van het versterkercircuit worden verlaagd en de resolutie is aanzienlijk verbeterd.
◎Het speciale V/I-geïntegreerde circuit heeft weinig randapparatuur, hoge betrouwbaarheid, eenvoudig en gemakkelijk onderhoud, klein formaat, lichtgewicht en uiterst gemakkelijke installatie en foutopsporing.
◎Gegoten schaal van aluminiumlegering, isolatie met drie aansluitingen, elektrostatische spatbeschermingslaag, stevig en duurzaam.
◎4-20mA DC tweedraads signaaloverdracht, sterk anti-interferentievermogen en lange transmissieafstand.

◎LED, LCD, aanwijzer, drie soorten indicatorkoppen, aflezen ter plaatse is erg handig. Ze kunnen worden gebruikt voor het meten van viskeuze, kristallijne en corrosieve media.
◎Diffusie-siliciumdruktransmitter wordt gebruikt in gevaarlijke en explosieve velden. Het product heeft de kenmerken van lage stroom, lage spanning en laag stroomverbruik. Het is een intrinsiek veilig explosieveilig product en is voorzien van een explosieveilig certificaat.
◎Door gebruik te maken van roestvrijstalen materiaal en een speciale beschermende structuur, en een reeks beschermingsmaatregelen zoals bliksembeveiliging, anti-interferentie, anti-overspanning en overstroom van het versterkercircuit, verbetert het het vermogen van betrouwbare afdichting, anti-corrosie en anti-agressieve werkomgeving, en het is volledig geschikt voor algemene meet- en controlebehoeften op industriële locaties.

Technische parameters van druktransmitter

※Opmerking: het product kan worden aangepast aan de specifieke eisen van gebruikers.
